Реферат



СПОСОБ ОБРАЗОВАНИЯ САМОЗАТЯЖНЫХ УЗЛОВ ПРИ ОБВЯЗКЕ ПАКЕТОВ ГРУЗОВ, заключающийся в том, что ветви замыкающего стропа пропускают под поддерживакшщм , а затем между собственными ветвями с последующим затягиванием за образовавшуюся петлю, о тличающийся тем, что, с целью повышения надежности, после пропускания ветвей замыкающего стропа между собственными ветвями ими производят поочередное огибание последних . Фиг.1

(19) (И) СОЮЗ GOBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

4(5I В 66 С 1/18

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2496999/28-11 (гг) 16.О6.77 (46) 30.01.85. Бюл. М 4 (72) M.10. Цициашвили (53) 621,86.061(088 ° 8) (56) 1. Авторское свидетельство СССР

М 611851, кл. В бб С 1/12, 1976 (прототип). (54)(57)СПОСОБ ОБРАЗОВАНИЯ САИОЗАТЯЖНЫХ УЗЛОВ ПРИ ОБВЯЗКЕ ПАКЕТОВ. ГРУЗОВ, заключающийся в том, что ветви замыкающего стропа пропускают под поддерживающим, а затем между собственными ветвями с последующим затягиванием за образовавшуюся петлю, о тл и ч а ю шийся тем, что, с целью повышения надежности, после пропускания ветвей замыкающего стропа между собственными ветвями ими про-. изводят поочередное огибание последних.

1137053

ВНИИПИ Зшаэ 10401/16 Тираж 804 Подписное

Филиал ППП "Пагек г", x,Óæãîðîä, ул.Проектная, 4

Изобретение относится к подъемно. транспортному оборудованию, используемому для транспортировки пакетов тарно-штучных грузов, в частности к способам образования самозатяжных узлов при обвязке пакетов грузов.

Известен способ образования самозатяжных узлов при обвязке пакетов грузов заключающийся В TohI что ветви замыкающего стропа пропускают 10 под поддерживающим, а затем между собственными ветвями с последующим затягиванием ва образовавшуюся петлю (1).

Однако такой способ образования самозатяжвых узлов пакета не обеспечивает сохранение целостности пакета при транспортировке из-за недостаточной удерживающей способности образуемого самозатягивающего узла .соеди-20 кения частей строп-контейнера.

Цель изобретения — повышение надежности.

Поставленная цель достигается тем, что согласно способу образова- 25 ния самозатяжных узлов при обвязке пакетов грузов, заключающемся в том, что ветви замыкающего стропа пропускают под поддерживающим, а затем между собственными ветвями с последующим затягиванием за образовавшуюся петлю, после пропускания четвей замыкающего стропа между собственными ветвями ими производят поочередное огибание последних

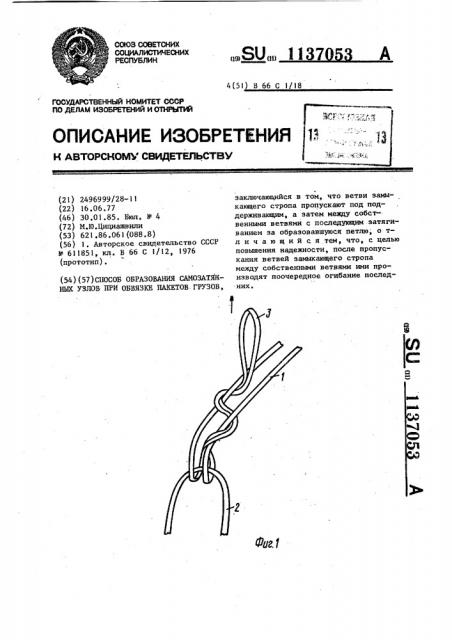

На фиг.1 показан вариант образования подъемной петли, образованной путем огибания каждой из ветвей saмыкающего :стропа; на фиг,2 - последовательность операций образования подъемной петли.

Для образования самозатяжных узлов при обвязке пакетов грузов вет ви замыкающего стропа 1 пропускают под поддерживающим стропом 2, а за- тем между собственными ветвями, после чего ветвями замыкающего стропа производят поочередное огибание последних и затягивание за образовавшуюся петлю 3.

Применение предложенного способа обеспечивает повышение надежности,
