Шляпка для чесальной машины

Шляпка для чесальной машины

Иллюстрации

Показать все

Реферат



ШЛЯПКА ДЛЯ ЧЕСАЛЬНОЙ МАШИНЫ, содержащая основание, рабочая поверх кость которого имеет участки игольного поля и участки, свободные от игл. отличающаяся тем, что, с целью повышения качества прочеса лу тем удаления приме сей из волокон в рабочей зоне шляпки при одновременном повышении эффекта расчешвания, основание имеет сквозные отверстия на участках, свободных от игл, оси которых расположешд под острым углом к его рабочей поверхностн, причем вершина угла направлена в сторону .наклона игл игольного поля. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) 01) 4(51) 0 01 С 15 24

ГОСУДАРСТВЕНИЫЙ XOMHVKT ООСР

ПО ДЕЛАН ИЗОБРЕТЕНИЙ И OTHPHTHA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

1 :r 1 цУ Щ g. (21) 3554791/28-12 (22) 21. 02. 83 (46) 30.0! .85. Бюл. У 4 (72) Г.Г. Эльчян (53) 677. 051 {088. 8) (56) 1. Авторское свидетельство СССР

Р 1044689, кл.. D 01 G 15/24, 1982. (54) (57) ШЛЯПКА ДЛЯ ЧЕСАЛЬНОН МАШИНЫ, содержащая основание, рабочая поверхность которого имеет участки игольного поля и участки, свободные от нгл, а т л и ч а ю щ а я с я - тем, что, с целью повышения качества прочеса пу .тем удаления примесей из волокон в рабочей зоне шляпки при одновремен\ ном повышении эффекта, расчесывания, основание имеет сквозные отверстия на участках, свободных от игл, оси которых расположен под острым углом к его рабочей поверхности, причем вершина угла направлена в сторону .наклона игл игольного поля.

I!37!20

Составитель P.×èêèíà

Техред M.Гергель Корректор М.Леонтюк

Редактор Ю.Ковач

Заказ 10471/19 Тираж 439 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5 филиал ППП "Патент", r, Ужгород, ул. Проектная, 4

Изобретение относится к текстиль- ной промышленности, в частности к конструкциям чесальной машины.

Известна шляпка для чесальной машины, содержащая основание, рабочая поверхность которого имеет участки игольного поля и участки, свободные от игл j1) .

Однако конструкция известной шляпки ограничивает вывод воздушным по- 10 током из зоны чесания барабан-шляпка наиболее вредных примесей и пороков волокнистого продукта, а именно мелкого сора, пыли и пуха.

При выходе из под задней плиты 15 воздушные потоки, увлекаемые поверхностью главного барабана, продувают первые шляпки (по направлению вращения главного барабана).- B зоне первых рабочих шляпок, где происходит 20 интенсивное прочесывание волокнистого продукта, сбрасываемого с гарнитуры. главного барабана, скапливается значительное количество пуха.

В результате ударного воздействия волокнистого продукта о гарнитуру шляпок мелкий сор и пыль отделяются от волокнистой массы. Небольшая часть отделенного сора и пыли увлекается воздушным потоком и выводится 3g между стенками боковых клипс двух соседних шляпок. Значительная часть сора, пыли и пуха, оставаясь в зоне чесания, опять переходит в волокнистый продукт, а затем в ленту, получаемую на чесальной машине, что снижает качественные показатели ленты и получаемой из нее пряи4 как пневмомеханическим, так и кольцевым способами прядения.

Щ

Цель изобретения — повышение качества прочеса путем удаления приме:сей из волокон в рабочей зоне шляпки при одновременном повышении эффекта расчесывания.

Поставленная цель достигается тем, что в шляпке для чесальной машины, содержащей основание, рабочая поверхность которого имеет участки игольного поля и участки, свободные от игл, основание имеет сквозные отверстия на участках, свободных от игл, оси которых расположены под острым углом к его рабочей поверхности, причем вершина угла направлена в сторону наклона игл игольного поля.

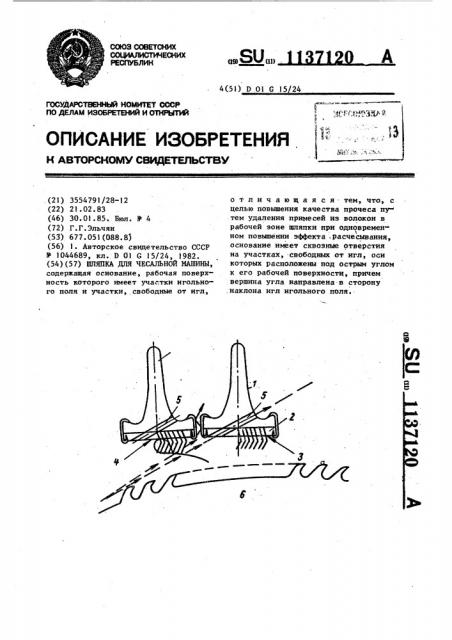

На чертеже схематически изображена шляпка в зоне чесания барабаншляпка, Шляпка 1 имеет основание 2 с участками игольного поля 3 и участками 4, свободными от игл. Последние в свою очередь имеют. отверстия 5, оси которых расположены под острым углом к рабочей поверхности основания, причем вершина угла направлена в сторону наклона игл игольного поля.
