Рыбозащитное устройство водозаборного сооружения

Рыбозащитное устройство водозаборного сооружения

Иллюстрации

Показать все

Реферат



РЫБОЗАЩИТНОЕ УСТРОЙСТВО ВОДОЗАБОРНОГО СООРУЖЕНИЯ, содержащее вращающийся сетчатый барабан с вертикальной осью вращения и мусорорыбоотвод , примыкающий к поверхности барабана, отличающееся тем, что, с целью повышения эффективности работы за счет раздельного отвода мусора и рыбы, мусоро-рыбоотвод вьтолнен в виде конфузорной камеры и снабжен каналами с задвижками для отвода мусора и рыбы, подсоединенными к узкой части конфузорной камеры . j. 1 1;.,. , , , vTX 777 /// //X Сшат1лй .боздих f4 . 1

це аг>

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4(51) Е 02 В 8/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬЩ4Й (21) 3434028/29-15 (22) 05.05.82 (46) 30.01.85. Бюл.У 4 (72) 1О.К.Толмачев и А.И.Попов (71) Ленинградское отделение Всесоюзного государственного ордена Ленина и ордена Октябрьской Революции проектного института "Теплоэлектропроект" (53) 626.88(088.8) (56) 1.Авторское свидетельство СССР

В 723022, кл. Е 02 В 8/08, 19 77.

2.Патент Германии Ф 136004, кл. 84а, 9/04, 1902, (прототип). (54)(57) РЫБОЗАЩИТНОЕ УСТРОЙСТВО

ВОДОЗАБОРНОГО СООРУЖЕНИЯ, содержащее вращающийся сетчатый барабан с вертикальной осью вращения и мусорорыбоотвод, примыкающий к поверхности барабана, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности работы за счет раздельного отвода мусора и рыбы, мусоро-рыбоотвод выполнен в виде конфузорной камеры и снабжен каналами с задвижками для отвода мусора и рыбы, подсоединенными к узкой части конфузорной камеры.

1137147

Изобретение относится к гидротехнике и может быть использовано для защиты рыб от попадания в водозаборное сооружение.

Известно рыбоэащитное устройство, содержащее движущееся бесконечное сетчатое полотно и мусоро-рыбоотвод„ примыкающий к нему (1 1.

Известно также рыбоэащитное устройство водозаборного сооружения, со- 1п держащее вращающийся сетчатый бара-" бан с вертикальной осью вращения и мусоро-рыбоотвод, примыкающий к поверхности барабана (2 J.

Однако в известных устройствах ры- 1 . ба и мусор отводятся от сетчатого полотна одновременно по одному каналу, что приводит к травмированию рыбы.

Цель изобретения — повышение эффективности работы за счет раздельно. го отвода мусора и рыбы.

Цель достигается тем, что в рыбозащитном устройстве водозаборного сооружения мусоро-рыбоотвод выпол- 2 нен в виде конфузорной камеры и снабжен каналами с задвижками для отвода мусора и рыбы, подсоединенными к узкой части конфузорной камеры.

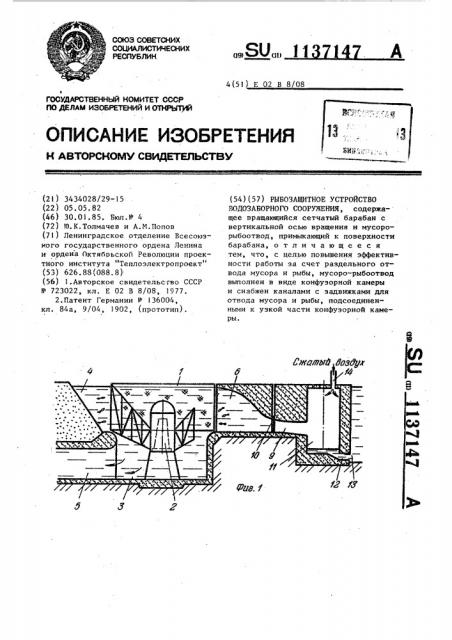

На фиг.1 изображено рыбозащитное устройство, разрез по осям водоотвоI дящего канала, барабана и канала для отвода рыбы; на фь ", .2 — то же. вид сверху, 35

Рыбозащитное устройство содержит сетчатый барабан 1 с вертикальной осью 2 вращения, установленной в приямке 3 под барабаном 1 на участке водоема 4, водоотводящий канал 5, мусоро-рыбоотвод, выполненный в виде конфузорной камеры 6, канал 7 малого сечения для отвода мусора с задвижкой 8, канал 9 большего сечения дляотвода молоди рыб с задвижкой,10

3 камеру-накопитель 11, в нижней части снабженную рыбоотводным каналом 12 с запорным клапаном 13 и с патрубком14 в верхней части для подачи сжатого воздуха.

Рыбозащитное устройство работает следующим образом. Вода из водоема 4 поступает через сетчатый барабан 1 в водоотвцдящий канал 5 водозаборного сооружения.

В течение определенного периода на поверхности барабана 1 скапливаются мусор и молодь рыб. Барабан приводится во вращение от привода (не показан )и боковая поверхность

его постепенно проходит мимо камеры 6.

Задвижка 8 в это время открыта, а задвижка 10 — закрыта, и по каналу 7 определенного расчетного сечения поступает определенный расход со скоростью, обеспечивающей отрыв мусора и молоди рыб от сетки барабана

При этом молодь рыб за исключением погибшей ориентируется против течения и сопротивляется ему, и в канал 7 поступает только вода с мусором. После остановки барабана 1 открывают задвижку 10, а задвижку

8 закрывают.

По каналу 9 определенного Сечения поступает определенный расход со скоростью, обеспечивающей поступление молоди рыб в камеру-накопитель 11.

Дпя перевода молоди рыб в водоем 4 по патрубку 14 при закрытой задвижке 10 подается сжатый воздух и вода с рыбой по каналу 12> открыв клапан

13,поступает в водоем 4. Далее процесс повторяется.

Такое выполнение устройства позволяет уменьшить травмирование рыб за счет снижения времени контакта их с мусором вследствие раздельного отведения мусора и рыбы.

l 137 I 47
