Реферат



ЗЕМЛЕРОЙНАЯ МАШИНА, включающая смонтированную на тягаче Joдким концом промежуточную раму,, шарнирно соединентш с ней на противоположном от тягача конце рабочий орган и гидро насос привода .силовых гидроцилиндров качаьшя рабочего органа относительно промежуточной рамл в горизонтальной плоскости, отличающая с я тем, что, сцелью повьппения производительности путем увеличения ТОЛШЦНЫ срезаемой стружки грунта рабочим органом за счет его опережающей подачи на забой в конце каждого ци1сла качания, она снабжена дополнительнь1ми гидронасосом привода и силовыми .гидррцилиндаами качания промежуточной рамы относительно тягача одновременно в одну сторону с качанием рабочего органа, при этом гид ронасосы приводов и силовые гидроцилиндры качания промежутоиной рамы и .рабочего органа.выполнены с параметрами , связанными соотношением , 2 . где F и F - штоцади поршней силовых гидроцилинд овкачания соответственно промежуточной рамы и рабочего ор (Л гана; Sj - рабочие хода силовых гидроцилиндров качания соответственно промежуточной рамы и рабочего органа; Q и QJ, - производительность гидронасосов соответственно привода си00 ловых т.идроцилиндррв качания промежу точной рамз и рабочего органа. ел

00l03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4(51} Е 02 F 3/18

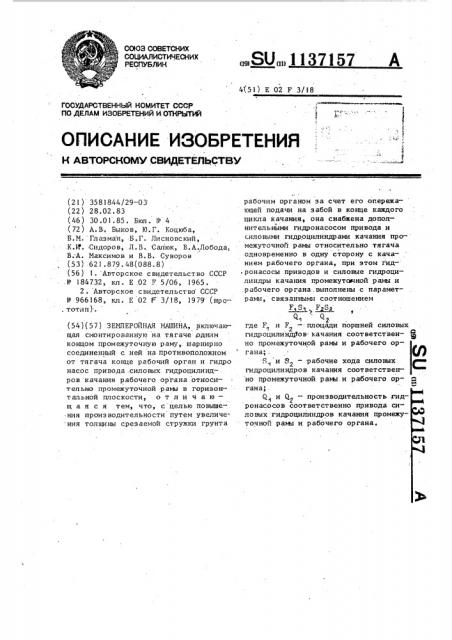

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 l ) 35 81844/29-03 (22) 28.02.83 (46) 30.01.85. Бюл. У 4 (72 ) А. К. Быков, Ю. Г. Коцюба, Б. M. Глазман, Б. Г. Лисновский, .К._#_. Сидоров, Л. В. Салюк, В. А.Лобода, .В. А. Максимов и В. В. Суворов (53).621.879.48(088.8) (56) 1. Авторское свидетельство СССР

184732, кл . E 02 F 5/06, 1965.

2 . Авторское свидетельство СССР

9 966168, кл. E 02 F 3/18, 1979 (про. тотип). (54)(57) ЗЕМЛЕРОЙНАЯ МАШИНА, включающая смонтированную на тягаче одним концом промежуточную раму,. шарнирно соединенный с ней на противоположном от тягача конце рабочий орган и гидро насос привода .силовых гидроцилинд- . ров качания рабочего органа относительно промежуточной раыа в горизонтальной плоскости, о т л и ч а ю— щ а я с я тем, что, с целью повышения производительности путем увеличе-. ния толщины срезаемой стружки грунта.Л0„, 1137157 А рабочим органом sa счет его onåðåæà- ющей подачи на забой в конце каждого цикла качания, она снабжена дополнительными гидронасосом привода и силовыми гидроцилиндрами качания промежуточной рамы относительно тягача одновременно в одну сторону с качанием рабочего органа, при этом гид- ронасосы приводов и силовые гидроцилиндры качания промежуточной рамы и рабочего органа. выполнены с параметрами, связанными соотношением } БД > FS2

Q„ Я где F u F — площади поршней силовых гидроцилинщ9ов. качания соответствен- ®

O но промежуточной рамы и рабочего органа;. 1 и B> — рабочие хода силовых гидроцилиндров качания соответственно промежуточной рама.и рабочего ор- р гана;

Я и Q . — производительность гид2 ронасосов соответственно привода силовых гидроцилиндров качания промежуточной рамы и рабочего органа.

1 1137

Изобретение относится к землеройным машинам, а именно к машинам с роторным рабочим органом для копания траншей и котлованов в талых и мерзлых грунтах. 5

Известна земперойная машины для рытья траншей и котлованов, включающая смонтированный на тягаче цепной рабочий орган с возможностью его перемещения в горизонтальной плос- 10 кости (1 J.

Однако известная машина характеризуется недостаточной надежностью.

Наиболее близкой к предлагаемой

15 является землеройная машина, включа щая смонтированную на тягаче одним концом промежуточную раму, шарнирно соединенный с ней на противоположном от тягача конце рабочий орган, гидронасос привода силовых гидроци20 линдров качания рабочего органа относительно промежуточной рамы в горизонтальной плоскости 12 j, Недостаток данной машины — нерав.номерность толщины стружки грунта, 25 срез ае мой рабочим ор ганом по ширине котлована за каждый цикл качания.

Цель изобретения — повышение производительности путем увеличения толщины срезаемой стружки грунта ра- З0 бочим органом за счет его опережающей подачи на забой в конце каждого цикла качания.

Поставленная цель достигается тем, что землеройная машина, вклю- 35 чающая смонтированную на тягаче одним концом промежуточную раму, шарнирно соединенный с ней на противоположном от тягача конце рабочий орган, гидронасос привода силовых 40 гидроцилиндров качания рабочего органа относительно промежуточной paMbl В ГОризОнтальнОи плОскОсти, Она снабжена дополнительными гидронасосом привода и силовыми гидро- 45 цилиндрами качания промежуточной рамы относительно тягача одновременно в одну сторону с качанием рабочего органа, при этом гидронасосы приводов и силовые гидроцилиндры кача- 50 ния промежуточной рамы и рабочего органа выполнены с параметрами, связанными соотношением

Р Б Уч Б

"2

55 где F и à — площади поршней силовых

1 гидроцилиндров промежуточной рамы и рабочего органа;

157 и Б — Рабочие хода силовых гидроцилиндро в качания сост ветст вен— но промежуточной рамы и рабочего органа; и Q — произ водительность гидронасосов соответственно привода силовых гидроцилиндров качания про— межуточной рамы и рабочего органа.

На фиг. 1 изображена машина, Общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — рабочий орган режим качания, вид сбоку, Землеройная машина состоит из тя— гача 1, промежуточной рамы 2, рабоче—

ro „Органа 3, силовых цилиндров качания промежуточной рамы 4 и силовых цилиндров качания рабочего органа 5.

Промежуточная рама 2 соединена с тягачем посредством вертикального шарнира 6, а рабочий орган 3 соеди— нен с промежуточной рамой посредст— вом вертикального шарнира 7.

Насосы и силовые цилиндры качательного движения промежуточной рамы и рабочего органа выполнены с параметрами, связанными соотношением

Г 1Б1 F2 2

) - ——

Q Я где F Vl à — ппоцадь поршня в рабо— чих полостях силовых цилиндров ка— чания соответственно промежуточной

palea и рабочего органа;

Б и Б — рабочий ход силовых г цилиндров соответственно промежуточной рамы и рабочего органа; и Q — подача насоса соот—

1 2 ветственно для привода силовых цилиндров промежуточной рамы и рабочего органа.

Землеройная машина работает сле— дующим образом, При рытье котлованов наряду с поступательным перемещением тягача

1 промежуточной раме 2 посредством силоаых цилиндров 4 и рабочему Ор— гану 3 посредством силовых цилиндров 5 одновременно и в одну и ту же сторону сообщается качательное движение соответственно вокруг осей шарниров 6 и 7.

Поскольку отношение FH/Q Опреде— ляет время исполнения полного рабо— чего хода силового цилиндра, то окончание рабочего хода силовых цилиндров 4 происходит позже, чем у сило— вых цилиндров 5. благодаря чему в конце хода силовых цилиндров 4 промежуточная рама за счет своего доно11З71И

3 рота подает рабочий орган на забой.

Таким образом в конце каждого цикпа качания осуществляется опережающая подача рабочего органа на забой, что в пооцессе работы приводит к выравниванию толщины стружки, разрабатываемой рабочим органом по ширине котлована.

Применение изобретения обеспечивает разработку рабочим органом котлована с равномерными стружками, значительно улучшает условия работы элементов привода, силовой установки н позволяет повысить производительность зекперойной машины. з и

1137157

1137)57

Фиг.5
