Способ определения демпфирующей способности объекта

Способ определения демпфирующей способности объекта

Иллюстрации

Показать все

Реферат



СПОСОБ ОПРЕДЕЛЕНИЯ ДЕМПФИРУЮЩЕЙ СПОСОБНОСТИ ОБЪЕКТА путем воздействия на него механическими гармоническими колебаниями, измерения величины затухания колебаний и определения по ней демпфирующей способности, о т л и ч а ющ и и с я тем, что, с целью повышения достоверности результатов при определении демпфирующей способности подошвы обуви, воздействию механическими гармоническими колебаниями подвергают одновременно исследуемую подошву и ее жесткий макет, при этом измерение затухания производят на проксимальных отделах стоп человека, опирающегося на исследуемую подошву и макет, а о демпфирующей способности судят по разнице результатов.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4 (51 С 01 M 19/00

ГОСУДАРСТВЕННЫЙ НОЫИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 3614912/28-12 (22) 02.06.83 (46) 30.01.85. Бюл. N- 4 (72) А.С. Аруин (71) Московский институт электронного машиностроения (53) 620.1(088.8) . (56) 1, Авторское свидетельство СССР

Ф 584842, кл. А 61 В 5/00, 1976. (54) (57) СПОСОБ ОПРЕДЕЛЕНИЧ ДЕМПФИРУЮЩЕЙ СПОСОБНОСТИ ОБЪЕКТА путем воздействия на него механическими гармоническими колебаниями, измерения величины затухания колеба„,SUÄÄ 11373 2 А ний и определения по ней демпфирующей способности, о т л и ч а юшийся тем, что, с целью повышения достоверности результатов при определении демпфирунящей способности подошвы обуви,- воздействию механическими гармоническими колебаниями подвергают одновременно исследуемую подошву и ее жесткий макет, при этом измерение затухания производят на проксимальных отделах стоп человека, опирающегося на исследуемую подошву и макет, а о демпфирующей способности судят по разнице результатов.

1137372

15

Составитель А. Коробов

РедактоР Н. Швыдкан ТехРед i.Кузьма

Корректор М. Леонтюк

Заказ 10514/32

Тираж 898 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к биомеханике опорно-двигательного аппарата н обувноМу производству.

При передвижении человека ударные нагрузки, появляющиеся при опорном взаимодействии, амортиэируются обувью, покрытием и стопой. Стопа способна амортизировать эначитсльные нагрузки, но во многих случаях необходимым является применение специальной обуви, имеющей амортизирующие подошвы.

Известен способ определения демпфирующих способностей объекта путем воздействия на него механическими гармоническими колебаниями, измере-. ния величины затухания колебаний и определения по ней демпфирующей способности (1).

Однако этот способ не дает,voстоверных результатов при определении демпфирующей способности обуви в условиях ее взаимодействия со стопой.

Целью изобретения является повышение достоверности результатов при определении демпфирующей способности подошвы обуви.

Поставленная цель достигается тем, что согласно способу определе- ния демпфирующей способности объекта путем воздействия на него механическими гармоническими колебаниями, измерения величины затухания колебаний и определения по ней демпфирующей способности, воздействию механическими гармоническими колебаниями подвергают одноцременно исследуемую подошву и ее жесткий макет, при этом измерение затухания производят на проксимальных отделах стоп человека, опирающегося на исследуемую подошву и макет, а о демифирующей способности судят по разнице результатов.

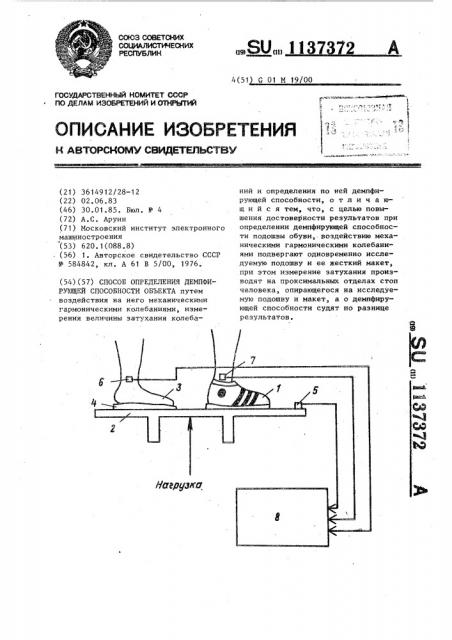

На чертеже изображена схема, поясняющая способ.

Стопу 1, одетую в исследуемую обувь, помещают на платформу возбудителя механических гармонических колебаний 2, а стопу 3, не оцетую в обувь, помещают на предварительно сделанный из жесткого материала макет подошвы 4. Через платформу возбудителя на обе стопы воздействуют механическими гармоническими колебаниями, уровень которых контролируется посредством датчика ускорения 5, укрепленного на платформе возбудителя. С помощью датчиков 6 и 7 ускорения того же типа, установленных на проксимальных отделах стоп, соответственно одетой в исследуемую обувь и опирающейся на макет, регистрируется сигнал, прошедший через стопу в обуви и стопу. Сигнал с датчиков 5 — ? поступает на измерительный прибор 8.

Отношение амплитуд сигнала возбуждения н Сигнала с датчика на не одетой в обувь стопе характеризует затухание собственно стопы, Отношение амплитуд сигнала возбуждения и сигнала с датчика на одетой в обувь стопе характеризует затухание в системе стопа — обувь. Разность результатов характеризует демпфирующую способность подошвы обуви, Использование предлагаемого способа исследования демпфирующей способности объекта обеспечивает возможность получения, достоверных количественных характеристик демпфирующих свойств на стопе в реальных условиях взаимодействия с опорой.

Осуществляемый на основе данных измерений индивидуальный подбор обуви позволяет снизить ударные воздействия на опорно-двигательный- аппарат человека при передвижениях.
