Способ получения стереоскопических фотоснимков

Способ получения стереоскопических фотоснимков

Иллюстрации

Показать все

Реферат



СПОСОБ ПОЛУЧЕНИЯ СТЕРЕОСКОПИЧЕСКИХ ФОТОСН1ФЖОВ, включающий освещение объекта некогерентным светом с последующей регистрацией отраженного от объекта светового потока через дырочные трафареты на фотопластинку, отличающийся тем, что, с целью улучшения качества изображения, после регистрации изображения фотопластинку обращают, получая позитивное изображение , помещают ее в первоначальное положение и через полученную систему экспонируют следующую фотопластинку , затем операции повторяются с N количеством фотопластинок.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

И9) {19

4(5! ) 1 03 В 35 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3587993/24-10 (22) 05.05.83 (46) 30.01.85. Бюл. Ф 4 (72) Л.А.Животовский (71) Ленинградский ордена Ленина .электротехнический институт им. В.И. Ульянова (31енина)

{53) 535.817(088.8) ,(56) 1. Соколов ПЛ. Автостереоскопия и интегральная фотография по проф. Липпману,Изд -во ИГУ, 1911, .се8у

2. Патент ФРГ У 2556034, кл. G 03 В 35/00, опублик. 1977 (прототип ). (54 ) (57 ) СНОСОВ ПОЛУЧЕНИЯ СТЕРЕОСКОПИЧЕСКИХ ФОТОСН®1КОВ, включающий освещение объекта некогерентным светом с последующей регистрацией отраженного от объекта светового потока через дырочные трафареты на фотопластинку, о т л и ч а— ю щ н и с я тем, что, с целью улучшения качества иэображения, после регистрации изображения фотопластинку обращают, получая позитивное изображение, помещают ее в первоначальное положение и через полученную . систему экспонируют следующую Фотопластинку, затем операции повторяются с N количеством Фотопластинок. 3

11374

Изобретение относится к стереоскопии и предназначено для получения объемных изооражений объектов в некогерентном свете.

Известен способ получения стереоскопического изображения, заключающийся в том, что на фотопластинку через трафарет, имеющий конусные отверстия, с различных ракурсов записывают изображения объекта, затем 1О полученный негатив обращают, получая позитивное изображение„ устанавливают ее на прежнее место и просматривают полученное позитивное изображение объекта со стороны трафарета, наблю-. дая объемное изображение объекта Ц

Недостатком данного способа является небольшой телесный угол, в котором может наблюдаться стереоизображение.

Известен также способ получения сте-:20 реоскопических фотоснимков, включающий освещение объекта некогерентным светом с последующей регистрацией отраженного от объекта светового

Г 1 потока через дырочныи трафарет g2), Недостатком этого способа являются высокие требования к качеству фотопластинки, а именно к разрешающей способности ее фотоэмульсии.

Цель изобретения — улучшение каче- ЗО ства стереоизображения.

Поставленная цель достигается тем, что согласно способу получения сте-. реоскопических фотоснимков, включающему освещение объектанекогерентным

35 светом с последующей регистрацией светового потока через дырочные трафатеры на фотопластинку, после регистрации проводят обращение фотопластинки с получением позитивного изображения и последующее помещение ее в первоначальное положение и экспонирование через полученную

ВНИИПИ Заказ 10521/35

Тираж 448 Подписное

Филиал ППП."Патент", г. Ужгород, ул. Проектная, 4

32 2 систему следующей фотопластинки, затем операцию повторяют с М количеством пластинок.

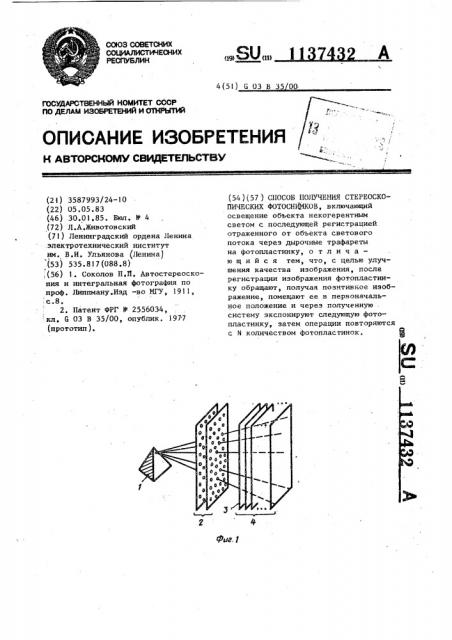

На фиг,1 показана оптическая схема, поясняющая данный способ в режиме записи изображения; на фиг,2— то же, в режиме воспроизведения полученного стереоизображения, В режиме записи изображения (фиг. 1 ) световой поток от предмета 1,. освещенного источником некогерентного. света, системой из двух трафаретов 2 разбивается на конечное множество отдельных лучей, Прошедшие два трафарета лучи света фиксируются на фотопластинке 3, затем эту пластинку обращают, получают позитивное изображение и фиксируют лучи света, прошедшие оба трафарета и первую фотопластинку, на второй фотопластинке и т.д,, пока на всех фотопластинках пакета 4 не будут зафиксированы в виде прозрачных точек лучи света, прошедшие два трафарета.

В режиме воспроизведения (фиг.2) полученный пакет обращенных фотопластинок освещают некогерентным источником 5 со стороны первого трафарета рассеянным светом, например, через матовое стекло 6 и наблюдают стереонзображение предмета 7 со стороны последней фотопластинки пакета 4.

Таким образом, данный способ позволяет зафиксировать объемное изображение предмета без особых требований к качеству фотоматериала, поскольку разноракурсные изображения предмета в виде множества прозрачных точек на каждой фотопластинке распределены по всей площади пластинки.
