Реферат



РЕГУЛЯТОР УРОВНЯ ЖИДКОСТИ, содержащий две подключенные параллельно источнику питания цепи,одна из которых включает в себя последовательно соединенные обмотку исполнительного реле и резистивный датчик нижнего уровня, а вторая - последовательно соединенные электроклапан и замыкающий контакт исполнительного реле, а также резистивный датчик верхнего уровня, отличающийся тем, что, с целью повышения ЮЩ регулятора, резистивный датчик верхнего уровня одним выводом подключен к точке соединения оомотки исполнительного реле с резистивным датчиком цижнего уровня, а другим выводом через полупроводниковый диод - к замыкающему контакту исполнительного реле.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) 4 А

4(51) G 05 0 9 12

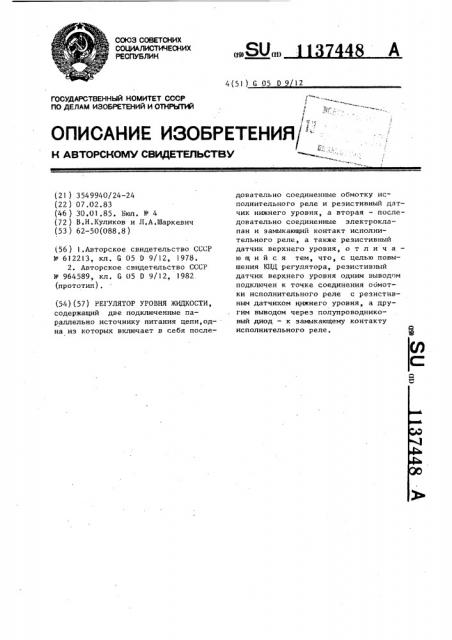

ОПИСАНИЕ ИЗОБРЕТЕНИЯ)":

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21 ) 3549940/24 — 24 (22 ) 07.02.83 (46 ) 30.01.85. Бюл. М 4 (72 ) В.Н.Куликов и Л.А.Шаркевич (53 ) 62-50(088,8) (56 ) 1.Авторское свидетельство СССР

)Р 6122!3, кл. G 05 D 9/12, 1978.

2. Авторское свидетельство СССР

1Р 964589, кл. G 05 0 9/12, 1982. (прототип). (54)(57) РЕГУЛЯТОР УРОВНЯ ЖИДКОСТИ, содержащий две подключенные параллельно источнику питания цепи,одна из которых включает в себя последовательно соединенные обмотку исполнительноro реле и резистивный датчик нижнего уровня, а вторая — последовательно соединенные электроклапан и замыкающий контакт исполнительного реле, а также резистивный датчик верхнего уровня, о т л и ч а— ю шийся тем, что, с целью повышения КПД регулятора, резистивный датчик верхнего уровня одним выводом подключен к точке соединения обмотки исполнительного реле с резистивным датчиком нижнего уровня, а другим выводом через полупроводниковый диод — к замыкающему контакту исполнительного реле.

1137448

Изобретение относится к криоген-, ной и холодильной технике и может использоваться в криоэлектронике, экспериментальной физике низких температур, а также в установках глубокого охлаждения и разделения воздуха.

Известен регулятор уровня жидкости, содержащий два резистивных дат- чика верхнего и нижнего уройня,испол- 1О нитепьное реле и электроклапан, подключенный к источнику питания через замыкающий . контакт исполнительного реле, причем источник питания, обмотка исполнительного реле и датчики уровня между собой соединены последовательно (lj .

Недостатком этого регулятора является снижение надежности устройства при изменении внешних условий работы.

Наиболее близким по технической сущности к изобретению является регулятор уровня жидкости, содержащий . последовательно соединенные источник питания, обмотку исполнительного реле и резистивный датчик нижнего уровня, а также электроклапан, подключенный к источнику питания через один из замыкающих контактов исполнительного реле, и датчик верхнего уровня, подключенный параллельно датчику нижнего уровня через другой замыкающий контакт исполнительного реле (2), Недостатком этого регулятора является низкий КПД из-за значительной мощности, рассеиваемой датчиками уровня, что приводит к увеличению скорости испарения дорогостоящего хладагента и ухудшает .эксплуа40 тационные характеристики криогенного устройства, !

Цель изобретения — повышение КПД регулятора за счет уменьшения мощно- 45 сти, рассеиваемой датчиками уровня.

Указанная цель достигается тем, что в регуляторе уровня жидкости, содержащем две подключенные параллельно источнику питания цепи, одна из которых включает в себя последовательно соединенные обмотку исполнительного реле н резистивный датчик нижнего уровня, а вторая — последовательно соединенные электроклапан и замыкающий контакт исполнительного реле, а также резистивный датчик верхнего уровня, последний подключен одним выводом к точке соединения обмотки исполнительного реле с резистивным датчиком нижнего уровня, а другим выводом через полупроводниковый диод — к замыкающему контакту исполнительного реле, При указанном выполнении регулятора используется исполнительное реле с одним контактом, требующееся для управления меньшего тока, который, протекая по датчикам, рассеивает на них меньшую мощность.

На чертеже изображен предлагаемый регулятор уровня жидкости.

В криостате 1 размещены резистивные датчики нижнего 2 и верхнего 3 уровня. Вне криостата расположены исполнительное реле 4, источник питания 5 и электроклапан 6, перекрывающий выход паров из сосуда-хранили,ща сжиженного газа (на чертеже не показан ), а также замыкающий контакт 7 исполнительного реле 4 и полупровод,никовый диод 8.

В качестве датчиков 2 и 3 уровня целесообразно использовать датчики, обеспечивающие значительное изменение сопротивления на переходе жидкость — пйр, например германиевые терморезисторы.

Устройство работает следующим образом.

В начальный момент, когда оба дат чика 2 и 3 находятся над жидкостью, их сопротивление мало и ток, протека.ющий через обмотку исполйительного реле 4, определяется фактически ее сопротивлением и равен номинальному значению рабочего тока реле. При этом реле включено и замкнут его контакт 7, замыкающий цепь питания электромагнитного клапана 6, который, срабатывая, перекрывает выход паров из сосуда-хранилища сжиженных газов, что приводит к повышению давления в последнем и к передавливанию жидкого хладагента через переливкой сифон (на чертеже не показан) в криостат 1. В это время датчик 3 верхнего уровня подключен параллельно датчику 2 нижнего уровня и при одинаковых резистивных датчиках рабочий ток реле 4 распределяется между ними поровну. После того, как уровень жидко/ сти в криостате 1 поднимется выше датчика 2, сопротивление последнего резко увеличится, но ток через обмотку исполнительного реле 4 останется практически равным номин апь3 1137448 4 ному значению, так как датчик 3 верх- ках 3 и 2. Срабатывание реле 4 проинега уровня, сопротивление которого зойдет только после выхода из жидкосостается малым, шунтирует датчик 2. ти датчика 2 нижнего уровня, в реВ тот момент, когда уровень. жидко- зультате чего включится система перести достигнет датчика 3 и сопротивле- лива сжиженного газа. ние последнего резко возрастет, ток . В предлагаемом регуляторе требует-. через реле 4 окажется меньше тока ся реле с одним контактом и, следоваотпускания реле. Реле 4 выключит- тельно, можно использовать менее мощся, его контакт 7 разомкнется, об- ное реле, ток срабатывания которого мотка электроклапана 6 обесточится.и 10 меньше тока срабатывания реле проточерез открывшийся клапан осущест- типа. Это приведет к тому, что чевится сброс паров из сосуда-хранили- рез датчики уровня будет протекать ща в атмосферу, что приведет к прек- меньший ток и уменьшится.по сравнению ращению перелива хладагента. По ме- с прототипом мощность, рассеиваемая ре выпаривания хладагента из криоста- lg Ha датчиках. Например, одноконтактта 1 уровень его опустится ниже ные реле типа РЭС-6 имеют при одинадатчика 3, сопротивление которого рез- ковом сопротивлении обмотки ток срако уменьшится, Однако сопротивление батывания в 1,3-1,4 раза меньше, чем датчика 2 по-прежнему будет оста- двуконтактные реле этого же типа. ваться большим и ток, протекающий че- 2О Таким образом, использование рез обмотку реле 4, останется меньше этих реле в предлагаемых устройсттока срабатывания этого реле. вах приводит к уменьшению рассеиваПосле размыкания контакта 7 испол- емой в датчиках мощности в 1,7-2 ранительного реле 4 полупроводниковый за и соответствующему повышению КПД диод 8 отключает цепь датчиков 3 и 2 g регулятора уровня жидкости, что от электроклапана 6 путем размыкания позволяет увеличить время работы укаэанной цепи, предотвращая дополни- криостатируемого объекта и снизить тельное рассеивание мощности в датчи- 1расход дорогостоящего хладагента.

1137448
