УСТРОЙСТВО ДЛЯ ПРИЕМА ТЕЛЕСИГНАЛОВ , содержащее линейный блок, к первому и второму выходам которого соответственно подключены шина разрешения исполнений и вход распределителя импульсов, адресные, информационные и контрольные шины, компаратор , входы которого подключены к информационной и контрольной шинам, блок сигнализации переключения объектов и блок сигнализации неисправностей , групповые блоки воспроизведения состояния объектов тeлecигнaпизaции, первые три входа каждого из которых подключены соответственно к адресным, информационным шинам и к шине разрешения исполнения, отличающееся тем, что, с целью повышения надежности устройства, в него введены блок памяти неисправностей, блок контроля, блок коммутации питагния , первый и второй ключи, первый и второй элементы И, триггер и переключатель , вход, которого подключен к третьему выходу линейного блока, первый выход переключателя соединен с первым входом первого ключа, его второй выход подключен к первому входу блока контроля и к первому входу второго ключа, выход блока контроля соединен со вторым входом второго ключа, ко второму и третьему входам блока контроля подключены соответственно адресная шина и выход блока памяти неисправностей, совместно со входом блока сигнализации неисправностей, выход второго ключа соединен с адресной шиной, второй и третий входы первого ключа подключены соответственно к четвертым и пятым выходам линейного .блока, первый выход первого ключа соединен с адресной шиной, его второй § выход подключен к информационной шине ,i сл четвертый выход линейного блока подключен ко второму входу первого ключа,| его пятый выход соединен с третьим входом первого ключа, шестой выход линейного блока соединен с первым входом первого элемента И и с первым входом второго элемента И, первый и оо второй выходы распределителя импуль -J j; сов подключены ко вторым входам первого и второго элементов И, выход со компаратора соединен с третьим входом второго элемента И и с первым входом блока памяти неисправностей, выход первого элемента И подключен ко второму входу блока памяти неисправностей , выход второго элемента И соединен с первым входом триггера, второй вход триггера подключен к первым выходам групповых блоков воспроизведения состояния объектов, выход триггера соединен с блоком сигнализации переключения объекта, адреснаш шина подключена к третьему входу блока памяти неисправностей, выходы блока

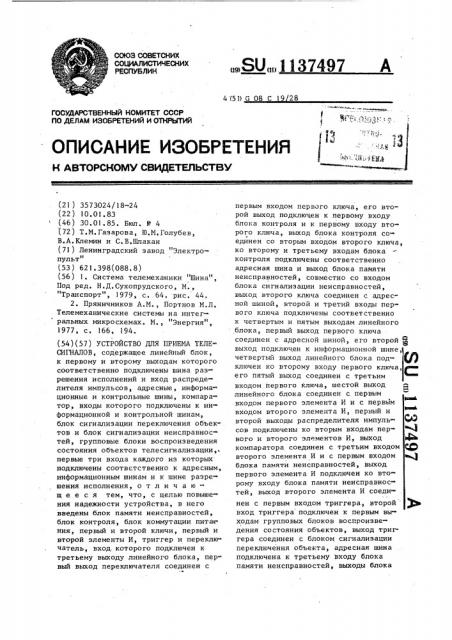

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А,.Я0„„1l av497

4 (51) G 0 ) 28

OIlHCAHHE ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 3573024/18-24 (22) 10.01.83 (46 ) 30.01 .85 . Бюл . М - 4 (72) T.M.Газарова, Ю.M.Голубев, В.А.Клемин и С.В.Шлакан (71) Ленинградский завод "Электропульт" (53) 621.398(088,8) (56) 1. Система телемеханики "Шина", Под ред. Н.Д.Сухопрудского, М., "Транспорт", 1979, с. 64, рис. 44.

2. Пряничников А.М., Портнов M,Ë.

Телемеханические системы на интегральных микросхемах, M. "Энергия", 1977, с. 166, 194. (54)(57) УСТРОЙСТВО ДЛЯ ПРИЕМА ТЕЛЕСИГНАЛОВ, содержащее линейный блок, к первому и второму выходам которого соответственно подключены шина разрешения исполнений и вход распределителя импульсов, адресные, информационные и контрольные шины, компаратор, входы которого подключены к информационной и контрольной шинам, блок сигнализации переключения объек" тов и блок сигнализации неисправностей, групповые блоки воспроизведения состояния объектов телесигнализации,. первые три входа каждого из которых подключены соотвстственно к адресным, информационным шинам и к шине разрешения исполнения, о т л и ч а ю— щ е е с я тем, что, с целью повышения надежности устройства, в него введены блок памяти неисправностей, блок контроля, блок коммутации питаг ния, первый и второй ключи, первый и второй элементы И, триггер и переключатель, вход. которого подключен к третьему выходу линейного блока, первый выход переключателя соединен с первым входом первого ключа, его второй выход подключен к первому входу блока контроля и к первому входу второго ключа, выход блока контроля соединен со вторым входом второго ключа, ко второму и третьему входам блока контроля подключены соответственно адресная шина и выход блока памяти неисправностей, совместно со входом блока сигнализации неисправностей, выход второго ключа соединен с адрес" ной шиной, второй и третий входы первого ключа подключены соответственно к четвертым и пятым выходам линейного блока, первый выход первого ключа соединен с адресной шиной, его второй Я выход подключен к информационной шине, четвертый выход линейного блока подключен ко второму входу первого ключа, у его пятый выход соединен с третьим входом первого ключа, шестой выход линейного блока соединен с первым

Фа входом первого элемента И и с первым входом второго элемента И, первый и второй выходы распределителя импуль- М сов подключены ко вторым входам первого и второго элементов И, выход Isgeh компаратора соединен с третьим входом 1;ф второго элемента И и с первым входом м ) блока памяти неисправностей, выход первого элемента И подключен ко второму входу блока памяти неисправностей, выход второго элемента И соединен с первым входом триггера, второй ф вход триггера подключен к первым выходам групповых блоков воспроизведения состояния объектов, выход триггера соединен с блоком сигнализации переключения объекта, адресная шина подключена к третьему входу блока памяти неисправностей, выходы блока

1 коммутации питания соединены с соответствующими вторыми входами групповых блоков воспроизведения состояния

137497 объектов, вторые выходы которых подключены к контрольным ,шинам. ки контроля .ламп сигнализаторов, кон" тактами ключей квитирования символов .объектов ТС и с лампами сигнализаторов, не входящими в устройство телемеханики, а также с.источниками пита" ния (2).

В известном устройстве контролируется исправность выходных узлов, входящих в блок управления приемом кода, а исправность магистральных шин и входных узлов групповых блоков воспроизведения состояния объектов

ТС, которые могут быть территориально разнесены, не контролируется. Общий блок сигнализации неисправности подключается к выходу компаратора и выдает общий сигнал неисправности без указания номера канала (группы), в которой имеет место. повреждение узлов, что усложняет устранение повреждений в процессе эксплуатации. Все это снижает надежность работы устройства.

Цель изобретения - повышение надежности устройства.

Поставленная цель достигается тем, что в устройство для приема телесигналов, содержащее линейный блок, к первому и второму выходам которого соответственно подключены шина раз- решения исполнения и вход распределителя импульсов, адресные, инфор-мационные и контрольные шины, компа- . ратор, входы которого подключены к информационной и контрольной шинам, блок сигнализации переключения объек" тов и блок сигнализации неисправностей, групповые блоки воспроизведения состояния объектов телесигнализации, первые три входа каждого из которых подключены соответственно к адресным, информационным шинам и к шине разрешения исполнения, введены блок памяти неисправностей, блок контроля, блок коммутации питания, первый и второй ключи, первый и второй элементы И; триггер и переключатель, вход которого подключен к третьему выходу линейного блока, первый выход пере1

Изобретение относится к телемеханике и может быть использовано в телемеханических комплексах с большой информационной емкостью по телесигна" лизации (ТС) с циклической или спора 5 дической передачей информации и с воспроизведением телесигналов на мнемосхеме диспетчерского щита. Данная схема устройства предназначена для воспроизведения телесигналов на мнемосхеме с мимическими символами объектов ТС.

Известно приемное многоканальное устройство ТС, содержащее линейный блок, шины разрешения исполнения и считывания информации, блоки воспроизведения состояния объектов, выходы которых соединены с контактами ключей квитирования символов объектов ТС (Ц.

Однако устройство имеет общий,20 блок сигнализации неисправности и общий сигнал переключения объектов

ТС, что усложняет устранение повреждений и снижает достоверность принимаемой информации ТС при повреждении 25 блоков воспроизведения состояния объектов.

Наиболее близким к предлагаемому является приемное многоканальное устройство ТС, содержащее линейный блок,3{) компаратор, магистральные адресные, информационные и контрольные шины, шины разрешения исполнения и считывания информации, общие блоки сигнализации переключения объектов ТС и неисправностей и групповые блоки вос-. произведения состояния объектов; каждый иэ которых содержит индивидуальные ячейки памяти сигнала, индивидуальные логические элементы И, 4О

ИЛИ и усилители, групповые дешифраторы и элементы ИЛИ, причем входы групповых блоков воспроизведения состояния объектов объединены магистральными информационной и адресной 45 шинами и шиной разрешения исполнения.

Групповые блоки воспроизведения объектов соединены с контактами кноп25

На фиг.1 изображена структурная схема предлагаемого устройства; на фиг.2 структурная схема группового блока воспроизведения состояния объек тов ТС на щите с мимическими символами; на фиг.3 - структурная схема блока контроля. 55

Устройство для приема телесигналов (фиг.1) содержит линейный блок

1, подключенные к его выходам распз 11374 ключателя соединен с первым входом первого ключа, его второй выход подключен к первому входу блока контроля и к первому входу второго ключа, выход блока контроля соединен со

5 вторым входом второго ключа, ко второму и третьему входам блока контроля подключены соответственно адресная шина и выход блока памяти неисправностей, совместно со входом блока сигнализации неисправностей, выход второго ключа соединен с адресной шиной, второй и третий входы первого ключа подключены соответственно к четвертым и пятым выходам линейного блока, первый выход перво го ключа соединен с адресной шиной, его второй выход подключен к информационной шине, четвертый выход линейного блока подключен ко второму входу, первого ключа, его пятый выход соединен с третьим входом первого ключа, шестой выход линейного блока соединен с первым входом первого элемента И и с первым входом второго элемента И, первый и второй выходы распределителя импульсов подкцючены ко вторым входам первого и второго элементов И, выхор компаратора соеди" нен с третьим входом второго элемен30 та И и с первым, входом блока памяти неисправностей, выход первого элемента И подключен ко второму входу блока памяти неисправностей, выход второго элемента И соединен с первым входом триггера, второй вход тригге"З5 ра подключен к первым выходам групповых блоков воспроизведения состояния объектов, выход триггера соединен с блоком сигнализации переключения объекта, адресная шина„подключена к третьему входу блока памяти неисправ" ностей, выходы блока коммутации питания соединены с соответствующими вторыми входами групповых блоков воспроизведения состояния объектов, вторые выходы которых подключены к контрольным шинам.

97 4 ределитель 2 импульсов, шину 3 разрешения исполнения и шину 4 разрешения считывания информации, общий блок 5 сигнализации переключения объекта и блок 6 сигнализации неисправности, магистральные адресные

7 и информационные 8 шины, групповые блоки 9, -9„ воспроизведения состояния объектов, компаратор 10, блок 11 памяти неисправностей, блок 12 контроля, переключатель 13, блок 14 комму» тации питания, первый 15 и. второй 16 элементы И, триггер 17, первый 18 и второй 19 ключи, магистральную контрольную шину 20.

На этой же схеме показаны не входящие в устройство телемеханики кнопки 21 проверки ламп символов,.ключи квитирования 22 и телеуправления 23 на пульте, ключ 24 включения и отключения диспетчерского щита, Групповой блок воспроизведения состояния объектов 9 (фиг.2) содержит групповые узлы 25 дешифратора, ключ

26 контроля, ключ 27 подачи питания, элемент ИЛИ 28 и выходные элементы

29< -29, о количеству объектов ТС в группе, каждый из которых состоит из ячейки. 30 памяти сигнала, первого 3( второго 32 и третьего 33 элементов.

НЕРАВНОЗНАЧНОСТИ, элемента И 34, элемента ИЛИ 35 и усилителя 36.

Ко вторым входам первого, второго и третьего элементов НЕРАВНОЗНАЧНОСТИ подключены соответственно замыкающий контакт кнопки 21 контроля ламп символов, замыкающие контакты ключей 22 квитирования символов, замыкающие контакты ключа 23 управления и к выходам усилителей - лампы сигнализаторов 37. Неречисленные средства коммутации в состав -устройства телемеханики не входят. На вторые входы индивидуальных элементов И 34 подключено пульсирующее напряжение.

Общий блок контроля 12 (фиг.3) со» держит таймер 38, узел 39 фиксации номера неиспра и ости, узел 40 адресов контроля и индикатор 41 номера неисправности.

Устройство работает следующим образом.

На вход устройства, изображенного на фиг.1, поступают последовательно кодовые посылки, каждая из которых содержит двоичный код номера группы объектов ТС - адресное слово и позиционный код положения В объектов ТС в группе - информационное слово. В

5 )1374 линейном блоке 1 посылки проверяюТся на отсутствие искажений, например проверкой на четкость, и вводятся F узлы памяти блока l. Последний при.. отсутствии искажений кодов формирует сигнал разрешения считывания на шине 4, длительность которого определяет интервал, в течение которого на магистральных адресной 7 и информационной 8 шинах присутствует информа- 10 ция, принятая по данному каналу.Выдача информации на магистральные шины из узлов памяти блока 1 производится по командам от распределителя каналов, также находящегося в блоке 15

1, через открытый ключ 18, С выдержкой времени после появления сигнала разрешения считывания формируется сигнал разрешения исполнения на шине 3. 20

Прием кодов синхронизируется распределителем 2 импульсов. Линей- . ные узлы, узлы контроля кода на четность, узлы памяти распределителя каналов, формирователи сигналов раз- 25 решения считывания и разрешения исполнения являются типовыми узлами ли" нейного. блока 1 (не показаны) .

При появлении на адресной шине 7 кода. адреса группы 1 канала), например первой группы, соответствующий групповой дешифратор 25 блока 9 воспроизведения состояния объекта (см.фиг.2 ) снимает блокировку с ячеек памяти 30 и,открывает ключ 26 контроля, через который ранее записанная в ячейках памяти информация

ТС поступает по магистральной контрольной шине 20 на вход компаратора

1О (фиг.) ), На второй вход. этого, бло-4 ка поступает информационный код с магистральной информационной шины 8.

Таким образом, до появления сигнала на ыине 3 разрешения исполнения в компараторе 10 производится сравне45 ние ранее записанной информации с

t шины 20 и вновь поступившей информации с шины 8. Если изменения информации в группе не произошло, то на выходе компаратора 10 имеет место лог.

"0, а при изменении информациилог. "1". В последнем случае, т,е. при изменении состояния хотя бы одного объекта ТС в группе, лог. "1" по5с ступает на третий вход элемента 16, на первом входе которого присутствует сигнал разрешения считывания, а

s момент поступления сигнала с выхоI да распределителя импульсов на выходе элемента )6 появляется единичный сигнал, который через триггер 17 воздействует на общий блок 5 сигнализации переключения объекта, вырабатывающий общий сигнал переключения или несоответствия. Данный сигнал возникает в момент тактового сигнала, который по времени формируется до сигнала разрешения исполнения на шине 3, и означает, что после сигнала разрешения исполнения должен появиться ин" дивидуапьный сигнал несоответствия между состоянием выходных элементов

294 устройства и состоянием контактов ключа квитирования 22 (см. фиг.2).

Работа выходных элементов, например 29„, в блоке воспроизведения состояния объектов ТС 9„ происходит следующим образом, По сигналу разрешения исполнения на шине 3 новая информация с магистральной шины 8 переписывается в индивидуальные ячейки памяти 30, на выходе которых при включении объекта появляется сигнал лог. "1", а при отключении - лог. "О".

Лог. "1" или "О" с выхода ячейки

30 памяти сигнала через первый элемент 31 НЕРАВНОЗНАЧНОСТИ поступает на второй элемент 32 НЕРАВНОЗНАЧНОСТИ, который сравнивает сигнал на выходе ячейки памяти с положением соответствующего ключа 22 квитирования символа объекта ТС. При совпадении сравниваемых сигналов на элементе И 34 подается лог. "О" и на вход усилителя 36 пульсирующий сигнал не поступает.

Если произошло изменение состояния данного объекта в группе, то на входах элемента 32 будет иметь место несовпадение сигналов (неравнозначность), а на выходе - лог. "1". В этом случае через элемент И 34 и

ИЛИ 35 на вход усилителя 36 поступает пульсирующий сигнал, обеспечивающий мигание светового сигнализатора 37 символа объекта ТС, что означает несоответствие между положением ключа

22 квитирования символа и действительным состоянием объекта.

При квитировании, т.е. переключении контакта ключа 22 квитирования, на входах элемента 32 вновь имеет место совпадение сигналов, а на выходе-лог."О",что приводит к прекращению мигания лампы сигнализатора37.

7 11374

При телеуправлении объектом, что сопровождается переводом ключа 23 телеуправления в положение чВключено, сигнализатор 37 символа объекта должен светиться ровным светом. При замыкании койтакта ключа 23 возникает неравнозначность на входе элемента 33, при этом сигнал "1" на выходе элемента через элемент ИЛИ 35 воздействует на вход усилителя 36, через который на сигнализатор 37 подается напряжение (J> и он загорается ровным светом.

При квитировании индивидуального сигнала несоответствия с выхода элемента 32 через групповой элемент

ИЛИ 28 и общую шину похода элемента

32 через групповой элемент ИЛИ 28 и общую шину подается сигнал на нулевой вход триггера 17, который воздействует на блок 5 и общий сигнал несоответствия снимается.

Если при наличии общего сигнала несоответствия от блока 5 сигнализатор 37 на щите не мигает и при этом

25 отсутствует общий сигнал неисправности от блока 6, то это означает, что имеет место неисправность в выходных элементах блока воспроизведения состояния объектов 91 (32, 33, 34, 35, 36) или в ключах 22 квитиро- о вания и лампах 37 сигнализаторов или в соединительных проводах, Для проверки этих элементов предусмотрена кнопка 21, При ее нажатии на выходе элементов 31 НЕРАВНОЗНАЧНОСТИ группы входная информация инвертируется и искусственно создаются условия несоответствия. В результате этого индивидуальные лампы сигнализатора 37 должны мигать за исключе- 40 нием элемента в неисправном тракте.

По сигналу разрешения исполнения на шине 3 информация с магистральной шины 8 переписывается в ячейки памяти сигналов 30 блоков 91 -9>. С этого

45 момента информация на шине 8 должна соответствовать информации на контрольной шине 20.

Несоответствие. информации на этих шинах после сигнала разрег ения испол" 50 нения является критерием неисправности. В этом случае на выходе компаратора 10 появляется сигнал "1", который записывается в блок ll памяти неисправностей. Запись осуществля- S ется по принятому адресу с магистральной шины 7 при воздействии управляющего сигнала с выхода первого

97 8 элемента И 5, на входы которого поступают сигнал разрешения считывания на шине 4 и сигнал от распределителя

2 импульсов, задержанный по времени относительно сигнала разрешения исполнения на шине 3.

Если после сигнала разрешения исполнения на шинах 8 и 20 имеет место совпадение информации, то в блок памяти неисправностей записывается "0".

Таким образом, по мере приема информации с контролируемого пункта в блок 11 памяти записываются сигналы о неисправностях в выходных усили" телях линейного блока 1, через которые информация выдается на магистральные шины 7 и 8, в монтажных проводах и соединительных кабелях, во входных узлах 25, 26, 30 блоков

91 -9 воспроизведения состояния объектов ТС, которые при большой информационной емкости устройства могут размещаться в отдельных шкафах, Съем сигналов о неисправности осу. ществляется путем опроса блока 11 памяти неисправностей. Опрос памяти и индикация номера неисправности осуществляется блоком 12 контроля 1см. фиг.3 ) в интервале времени, когда адресные 7 и информационные 8 шины свободны от приема кода. Этот интервал формируется в линейном блоке 1, который воздействует на переключатель 13, сигналы от которого закрывают ключ 18, и открывает ключ 19.

В блоке 12 контроля узел 40 адресов контроля задает в двоичном коде адреса блоков 91 -9m и по команде от переключателя 13 через ключ 19 выдает их последовательно на шину 7 и на вход блока памяти неисправностей. Как толь". ко по запрашиваемому адресу на выходе блока 11 памяти неисправностей появляется "1", блок 6 сигнализации неисправности выдает звуковой и световой сигнал и включается таймер 38 индикации блока 12 контроля. Таймер

38 блокирует узел 40 адресов контроля и разрешает запись адреса неисправного группового блока в узел 39 фик» .сации номера неисправности, который выдает номер неисправного блока на индикатор 41. Интервал времени, в течение которого цифровой индикатор высвечивает номер адреса, задает таймер 38, Опрос блока памяти неисправностей производится со скоростью, значитель9 1137 но большей, чем скорость переключения распределителя импульсов.

Включение и отключение диспетчерского щита осуществляется ключом 24, например ключом, который запускает коммутатор 14 подачи питания, посылающий поочередно управляющие сигналы на открытие ключей 27 в блоки

94 -9 . Через открытые ключи 27 напряжение Ц подается поочередно íà 10 группы сигнализаторов 37 символов объектов ТС.

Таким образом, в предлагаемом приемном многоканальном устройстве телесигнализации осуществляется конт" 5 роль исправности не только узлов блока управления приемом кода, но и размещенных в отдельных шкафах входных узлов групповых блоков воспроизведения состояния объектов ТС, соеди" 20 нительных кабелей и монтажных проводов; широкий охват контролем узлов и связей достигается соединением выходов индивидуальных ячеек памяти сиг,налов групповых блоков через ключи контроля и магистральную контрольную шину со входом компаратора; автоматическая запись неисправностей в память с выдачей адреса и индикацией, номера неисправного блока, что дости" 0 гается введением общего блока памяти неисправностей, первого элемента совпадения для улравления блоком памяти, блока контроля и ключей, управляемых переключателем; формирование общего сигнала переключения

35 объекта по двум трактам: по первому— от компаратора путем сравнения старой и новой кодированной информации и по второму от блоков в которых проФ

40 исходит сравнение положения индивидуальных блоков, в которых происходит сравнение положения индивидуальных ключей квитирования символов объек497 10 тов с состоянием индивидуальных узлов, принявших кодированную информацию об изменении положения ТС.

В этом случае неисправность в одном из двух указанных трактов не приводит к потере информации вообще.

Данное решение повышает достоверность принимаемой информации и достигается введением второго элемента совпадения и триггера, к выходу которого подключен общий блок переключения объектов ТС.

Образование индивидуальных сигналов переключения (несоответствия ) объектов ТС на диспетчерском щите, а также сигналов несоответствия при телеуправлении на, пульте производится с помощью одного замыкающего контакта ключа квитирования символа объекта и соответственно одного замыкающего контакта ключа телеуправления. По сравнению с известными устройствами, в которых для указанных целей исполь" зуется переключающие контакты, предлагаемое устройство дает экономию соедйнительных проводов между устройством и средствами отображения информации на щите и пульте. Данное решение достигается введением в блоки воспроизведения состояния. объектов

ТС индивидуальных элементов НЕРАВНОЗНАЧНОСТИ, к которым подключаются указанные контакты.

В предлагаемом устройстве осуществляется плавное включение питания сигнализаторов символов объекта диспетчерского щита, что значительно снижает уровень коммутационных помех и повышает надежность работы микросхем. Данное решение достигается введением общего блока коммутации питания и управляемых им групповых ключей подачи питания в блоках воспроизведения состояния объектов. ТС.!!37497
