РРо 113781

Класс 30а, 4oi

СССР

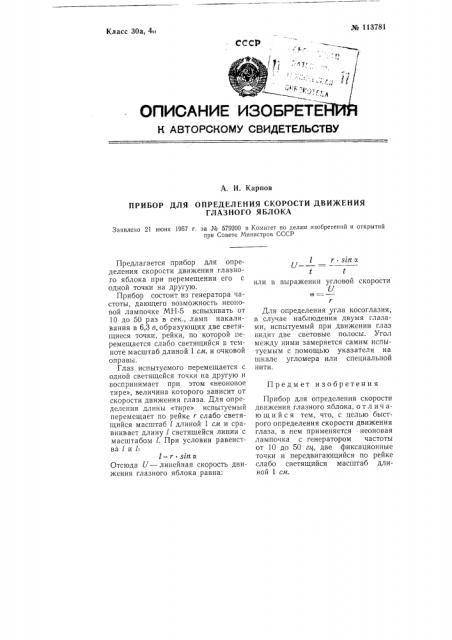

ОПИСАЫИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А, Н. Карпов

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ СКОРОСТИ ДВИ)КЕНИЯ

ГЛАЗНОГО ЯБЛОКА

Заявлено 21 июня 1957 r. за № 579200 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Предлагается прибор для определения скорости движения глазного яблока при перемещении его с одной точки на другую.

Прибор состоит из генератора частоты, дающего возможность неоновой лампочке МН-5 вспыхивать от

10 до 50 раз в сек., ламп накаливания в 6,3 в, образующих две светящиеся точки, рейки, по которой перемещается слабо светящийся в темноте масштаб длиной 1 см, и очковой оправы.

Глаз испытуемого перемещается с одной светящейся точки на другую и воспринимает при этом «неоновое тире», величина которого зависит от скорости движения глаза. Для определения длины «тире» испытуемый перемещает по рейке r слабо светящийся масштаб l длиной 1 см и сравнивает длину l светящейся линии с масштабом l. При условии равенства l è li

l=r ° Йпа

Отсюда U — линейная скорость движения глазного яблока равна:

l r sinn

U= — =—

t или в выражении угловой скорости

Для определения угла косоглазия, в случае наблюдения двумя глазами, испытуемый при движении глаз видит две световые полосы. Угол между ними замеряется самим испытуемым с помощью указателя на шкале угломера или специальной нити.

Прибор для определения скорости движения глазного яблока, о т л и ч аю щи и с я тем, что, с целью быстрого определения скорости движения глаза, в нем применяется неоновая лампочка с генератором частоты от 10 до 50 гц, две фиксационные точки и передвигающийся по рейке слабо светящийся масштаб длиной 1 см. № 113781

° %
