№ 113821

Класс 30а, 8от

СССР.!.. 1 ° 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О. T. Чанишвили

ЗАЖИМ МАТОЧНОЙ АРТЕРИИ

Заявлено 26 ноября 1957 г. за Ме 586792 в Комитет по делам изобретений н открытий при Совете Министров СССР

Предмет изобретения

В известных конструкциях винтовых зажимов, предназначенных для остановки кровоточения из маточной артерии, форма и расположение рабочих губок неудобны для зажатия маточной артерии.

Особенность предлагаемой конструкции заключается в том, что, с целью лучшего охвата нижнего сегмента матки и маточной артерии, губки зажима имеют дугообразную форму и расположены в плоскостях, перпендикулярных к продольной оси инструмента.

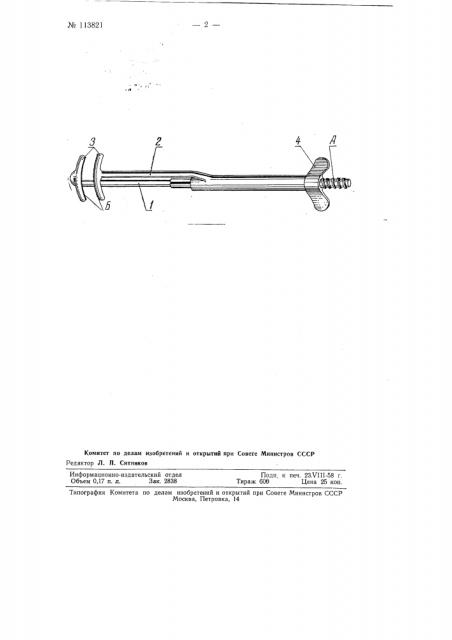

На чертеже изображен предлагаемый зажим.

Зажим состоит из двух телескопически соединенных между собой стержней — длинного 1 и короткого

2 с выступающими дугообразными губками 8 на концах. Сведение губок осуществляется винтовой парой, состоящей из резьбовой нарезки А на свободном конце длинного стержня и барашковой гайки 4. Рабочая поверхность Б губок имеет резиновые прокладки. Для ограничения губок от поворотных движений, длинный стержень имеет продольный паз, а втулка короткого стержня— ограничительный штифт (на чертеже не показаны).

Зажатие маточной артерии с помощью предлагаемого зажима производят следующим образом. В полость матки вводят длинный стержень и устанавливают его так, чтобы рабочая поверхность губки находилась в нижнем сегменте у бокового ребра матки, где проходит маточная артерия. Затем на длинный стержень надевают короткий и вращением барашковой гайки сводят губки.

Зажим маточной артерии, состоящий из двух телескопически соединенных между собой стержней с выступающими губками на концах и винтовой пары для сведения губок, отлич аюшийся тем, что, с целью лучшего охвата нижнего сегмента матки, губки имеют дугообразную форму. № 113821
