М 113827

Класс 64b, 3

34с, 13io

СССР

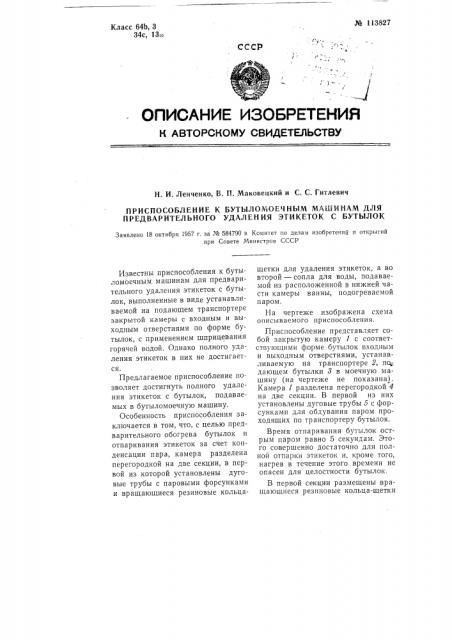

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

H. И. Ленченко, В. H. Маковецкий и С. С. Гитлевич

ПРИСПОСОБЛЕНИЕ К БУТЫЛОМОЕЧНЫМ МА111ИНАМ ДЛЯ

ПРЕДВАРИТЕЛЬНОГО УДАЛЕН ИЯ ЭТИКЕТОК С БУТЫЛОК

Заявлено 18 октября 1957 r. за Мв 584790 в Комитет по делам изобретении и открытий при Совете Министров СССР

Известны приспособления к бутыломоечным машинам для предварительного удаления этикеток с бутылок, выполненные в виде устанавливаемой на подающем транспортере закрытой камеры с входным и выходным отверстиями по форме бутылок, с применением шприцевания горячей водой. Однако полного удаления этикеток в них не достигается.

Предлагаемое приспособление позволяет достигнуть полного удаления этикеток с бутылок, подаваемых в бутыломоечную машину.

Особенность приспособления заключается в том, что, с целью предварительного обогрева бутылок и отпаривания этикеток за счет конденсации пара, камера разделена перегородкой на две секции, в первой из которой установлены дуговые трубы с паровыми форсунками и вращающиеся резиновые кольцащетки для удаления этикеток, а во второй — сопла для воды, подаваемой из расположенной в нижней части камеры ванны, подогреваемой паром.

На чертеже изображена схема описываемого приспособления.

Приспособление представляет собой закрытую камеру 1 с соответствующими форме бутылок входным и выходным отверстиями, устанавливаемую на транспортере 2, по.—. дающем бутылки 8 в моечную машину (на чертеже не показана).

Камера 1 разделена перегородкой 4 на две секции. В первой из них установлены дуговые трубы 5 с форсунками для обдувания паром проходящих по транспортеру бутылок.

Время отпаривания бутылок острым паром равно 5 секундам. Этого совершенно достаточно для полной отпарки этикеток и, кроме того, нагрев в течение этого времени не опасен для целостности бутылок.

В первой секции размещены вращающиеся резиновые кольца-щетки б для удаления этикеток с бутылок после их отпаривания.

Во второй секции по обе стороны ленты транспортера находятся струйные сопла (на чертеже не показаны)

ы для ополаскивания бутылок подогретой водой, подаваемой насосом 7 из ванны 8.

Вода в ванне 8 поддержи,зается на таком уровне, чтобы цепь транчерез ванну могла в ней обмыватьрой сек и ся. Излишний пар удаляется из вто9 п р " ции с помощью вентилято" риводимого от общего с привора дом насоса и резиновых колец-щеток б электродвигателя 10.

Для облегчения удаления отмытых этикеток имеется сетка 11, которую периодически поднимают и очищают. Сетка 11 может быть з иена

ыть заменос сеточным транспортерах

, выящим этикетки из ванны в специ а льный coo р н и к.

Предмет изобретения

Приспособление к бутыломоечным машинам для предварительного удаления этикеток с бутылок, выполненное в виде закрытой каме ы, транспортере, с входным и выходным отверстиями по фо ме б рме утылок, с применением шприцевания го ячей в р " водой, о т л и ч а ю щ е е с я тем, что с, с целью предварительного обогрева бутылок и отпаривания этикеток за счет конденсации па а . ера разделена перегородкой на две секции в ц, в первои из которых установлены дуговые тр б ы с паровыми форсунками и вращающиеся разиновые кольца-щетки ки для удаления этикеток, а во второй — сопла для во оды, подаваемои из расположенной в нижней части камеры ванны, подогреваемой паром.
