Устройство перегрузки между двумя параллельными конвейерами для автоматической линии спутникового типа

Устройство перегрузки между двумя параллельными конвейерами для автоматической линии спутникового типа

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ПЕРЕГРУЗКИ МЕВДУ ДВУМЯ ПАРАЛЛЕЛЬНЫМИ КОНВЕЙЕРАМИ ДЛЯ АВТОМАТИЧЕСКОЙ ЛИНИИ СПУТНЖЬВОГО ТИПА содержащее кйретку с приспособлением для зажнма спутников, установленную с возможностью возвратно-поступательного перемещения в горизонтальной и вертикальной плоскостях , отлича ощееся тем, что, с целью расширения технологических возможностей, каретка снабжена платформой, установленной с возможностью поворота в вертикальной плоскости. (Л 7ff Г 74 10 СО 00 СО 00

COOS СОВЕТСКИХ

ШИ.ЛИАН

РЕСГ1У БЛИК

4(51) В 23

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

f10 ДЕЛАМ ИЗОБРЕТЕНИЙ И Of HÐÛÒÈÉ

Й АВТОРСНОМУ GBITRllbCTRV. (21) 3655496/25-08 (22) 26.10.83 (46) 07.02.85. Бюл. 11. 5 .(72) В.П.Кульков (71) Костромское специальное конст.рукторское бюро автоматических линий и агрегатных станков (53),62-229.7(088.8) (56) 1. .Авторское свидетельство СССР по заявке У 3410106/08,, Ъл. В 23 (41/00, 1982(прототип).

SU.„! 293 А (54) (57) УСТРОЙСТВО ПЕРЕГРУЗКИ

МЕЖДУ ДВУМЯ ПАРАЛЖЛЬНЫМИ КОНВЕЙЕРА-.

МИ ДЛЯ АВТОМАТИЧЕСКОЙ ЛИНИИ СПУТНИКОВОГО ТИПА; содержащее каретку с приспособлением для зажима спутников, установленную с возможностью возвратно-поступательного перемещения -в горизонтальной и вертикальной плоскостях, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, каретка снабжена платформой, установленной с возможностью поворота в вертикаль" ной плоскости.

I 38293!

На каретке I установлена платфор-. ма 2, на которой размещены направля. ющие планки 3, ограничительные планки 4 и механизМ 5 зажима спутников 6. Платформа 2 смонтирована на каретке 1 с возможностью вращения вокруг горизонтальной оси 7 на 90о.

На платформе 2 одновременно могут разместиться два спутника 6, Обрабатываемые детали 8 подаются на загрузочную позицию конвейером 9 в строго определенном положе.нии.

Изобретение относится к транспортным средствам автоматических линий металлорежущих станков, в частности к устройствам перегрузки спутников между двумя параллельными конвейера- 5 ми.

Известно устройство перегрузки, между двумя параллельными конвейерами для автоматической линии спутникового типа, содержащее каретку с приспособлением для зажима спутников, установленную с возможностью возвратно-поступательного перемещения. в горизонтальной и вертикальной плоскостях (11.

Недостатком известного устройства является наличие специальных устройств для загрузки спутников деталями.

Целью изобретения является расши- 20 ре we технологических возможностей устройства.

Указанная цель достигается тем, что устройство для перегрузки между двумя конвейерами для автоматической 2S линии спутникового типа, содержащее каретку с приспособлением для зажима спутников, установленную с возможностью возвратно-поступательного перемещения в горизонтальной и верти-ЗО кальной плоскостях, каретка снабжена платформой, установленной с возможностью поворота в вертикальной плоскости.

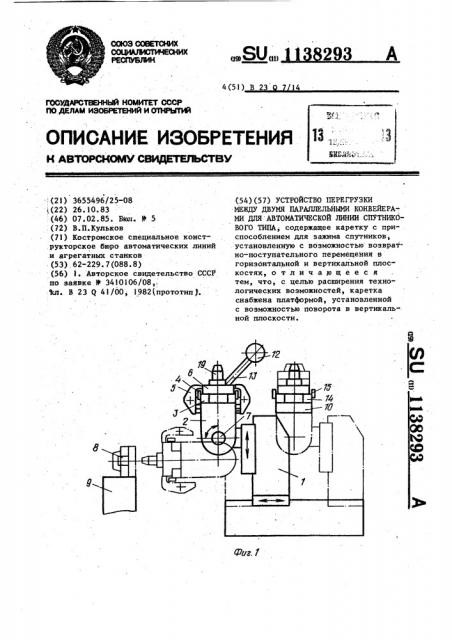

На фиг. 1 изображено перегрузочное устройство, общий вид; на фиг. 2 — пример компановки автоматической линии спутникового типа с применением перегрузочногб устройст ва.

Перегрузочное устройство состоит из каретки 1, установленной с возможностью возвратно-поступательного перемещения в горизонтальной плоскости между параллельно расположенными конвейерами (не показаны I.

Перегрузочное устройство может быть применено для автоматической линии спутникового типа, состоящей из двух параллельных конвейеров 10 и 11, предназначенных соответственно для для перемещения спутников 6 с деталями 8 и для возврата спутников 6 без деталей 8. Спутники 6 перемещаются на конвейерах 10 -и 11 штангой 12 с собачками 13 по направляющим планкам 14 и ориентирующим планкам 15. Загрузку спутников 6 деталями 8 и перемещение загруженных спутников 6 осуществляют кареткой

Детали 8 подаются на загрузочную позицию конвейером 16. В конце конвейера 10 установлено разгрузочное устройство 17 для выгрузки деталей

8 после обработки. Разгруженные спутники 6 с конвейера !О перемещаются аналогичным перегрузочным устройством 18 на конвейер 11. На спутниках

-6 имеются базовые пальцы 19 . Вдоль конвейера 10 размещено технологическое оборудование 20 для обработки деталей 8 на спутниках 6.

Перегрузочное устройство работает следующим образом.

Штанга 12 накидывает собачки !3 на спутники 6, находящиеся на конвейере 11, и перемещает их по направляющим планкам 14 до тех пор, пока два спутника 6 не заедут на платформу 2. В этот момент направляющие планки 3 ч ориентирующие планки 4 платформы 2 совпадают с соответствующими планками 14 и 15 конвейера 11.

Спутники 6 закрепляются на платформе

2 механизмом 5 зажима. Платформа 2 кареткой опускается до совмещения оси 7 с горизонтальной плоскостью, проходящей через оси базовых отверстий обрабатываемых. деталей 8, находящихся на конвейере 16, и поворачивается вокруг оси 7 на 90 в сторону

1 обрабатываемых деталей 8. Каретка перемещает платформу 2 к обрабатываемым деталям 8 до ввода базовых пальцев 19 в базовые отверстия обрабатываемых деталей 8. Затем каретка I поднимается с надетыми на спутники 6 деталями 8 до уровня исходного положения оси 7 и после этого платформа

2 поворачивается вокруг оси 7 на 90 в вертикальное положение.. !алее каретка 1 отходит до совмещ ния на- правляющих планок 3 и ограличительHbfx планок 4 с соответствующими направляющими планками 3 в конвейе7Ю Ю

Фиг. 2

Составитель И.Щивьев

Редактор А.Шандор Техред О.Неце Корректор Г.Огар

Заказ 10601/12 Тираж 838 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раунская наб., д.4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 ра 11. Штанга 12 накидывает собачки

l3 на спутники 6, находящиеся на конвейере 10 и перемещают спутники

6 с деталями 8 к технологическому .оборудованию Й).

Освобожденная от спутников 6 каретка 1 перемещается к конвейеру

11 до совмещения направляющих планок

3 и 4 с соответствующими планками 3 и 4 конвейера 11.

После обработки, детали 8 снимаются со спутников 6 разгрузочным

1138293 4 устройством 17, а перегрузочное устройство 18 принимает спутники б с конвейера 10 и перемещает их на конвейер ll цикл повторяет5 ся

Использование предлагаемого изобретения в автоматической линии позволяет выполнять операцию автоматической загрузки обрабатываемых деталей на спутники и перемещать их с конвейера на конвейер.
