1 ". № 113867

СССР

Класс 21е, 29рз

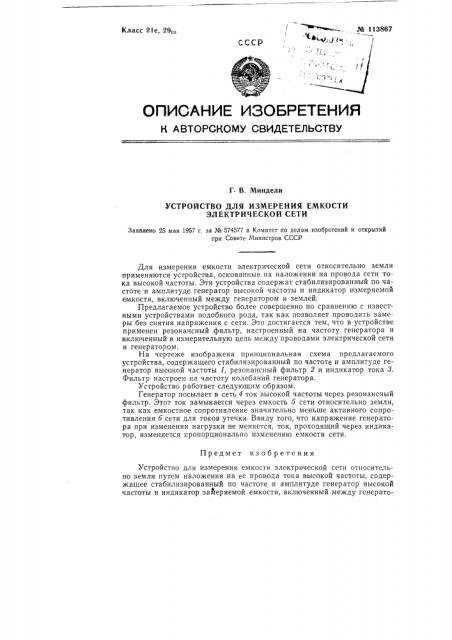

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. В. Миндели

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЕМКОСТИ

ЭЛЕКТРИЧЕСКОЙ СЕТИ

Заявлено 25 мая 1957 г. за Ма 574577 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Устройство для измерения емкости электрической сети относительно земли путем наложения на ее провода тока высокой частоты, содержащее стабилизированный по частоте и амплитуде генератор высокой частоты и индикатор замеряемой емкости, включенный между генератоДля измерения емкости электрической сети относительно земли применяются устройства, основанные на наложении на провода сети тока высокой частоты. Эти устройства содержат стабилизированный по частоте и амплитуде генератор высокой частоты и индикатор измеряемой емкости, включенный между генератором и землей.

Предлагаемое устройство более совершенно по сравнению с известными устройствами подобного рода, так как позволяет проводить замеры без снятия напряжения с сети. Это достигается тем, что в устройстве применен резонансный фильтр, настроенный на частоту генератора и включенный в измерительную цепь между проводами электрической сети и генератором.

На чертеже изображена принципиальная схема предлагаемого устройства, содержащего стабилизированный по частоте и амплитуде генератор высокой частоты 1, резонансный фильтр 2 и индикатор тока 8.

Фильтр настроен на частоту колебаний генератора.

Устройство работает следуюшим образом.

Генератор посылает в сеть 4 ток высокой частоты через резонансный фильтр. Этот ток замыкается через емкость 5 сети относительно земли, так как емкостное сопротивление значительно меньше активного сопротивления б сети для токов утечки. Ввиду того, что напряжение генератора при изменении нагрузки не меняется, ток, проходящий через индикатор, изменяется пропорционально изменению емкости сети. № 113867 — 2—

> 1 t «1ЦффФ ром и землей, о т л и ч а ю щ е е с я тем, что, с целью проведения замеров без снятия напряжения с сети, применен резонансный фильтр, настроенный -на частоту генератора и включенный в измерительную цепь между проводами электрической сети и генератором.

Р

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. П, Ситников

Информационно-издательский отдел.

Объем О,17 п, л. Зак. 5002

Подп. к печ. 18.XI-58 г.

Тираж 2000 Цена 25 коп.

Типография Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Петровка, 14.
