Реферат



УСТРОЙСТВО ДЛЯ УКЛАДКИ ПРОВОДОВ В ЖГУТ, содержащее монтажную панель, на которой установлены приспособления для фиксации концов проводов, каждое из которых вьтолнено в виде корпуса с зажимными элементами и раскладывающую го . ловку с укладочным пальцем, отличающееся тем, что, с целью повьппения надежности в работе и расширения функциональных возможностей, оно снабжено расположенными в каждом приспособлении для фиксации концов проводов механизмами захвата проводов с приводом и накопителями, выполненными в виде сквозного канала в корпусе, на стенке которого закреплен зажимной элемент в виде пластины из упругого материала, механизм захвата проводов выполнен в виде многолопастного толкателя, установленного в корпусе по одну сторону канала с возможностью шагового поворота , и упора, выполненного в виде шарнирно установлеиного в корпусе по другую сторону канала рычага с вилкой, обхватывающей одну из лопастей толкателя, а привод механизма захвата проводов выполнен в виде § установленного в корпусе с возмож (Л ностью возвратно-поступательного пв ремещения подпружиненного клина, контактирующего в одном из рабочих положений с укладочным пальцем и кинематически связанного с толкате, лем. оо 00 00 со

СОЮЗ GQBETCKHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

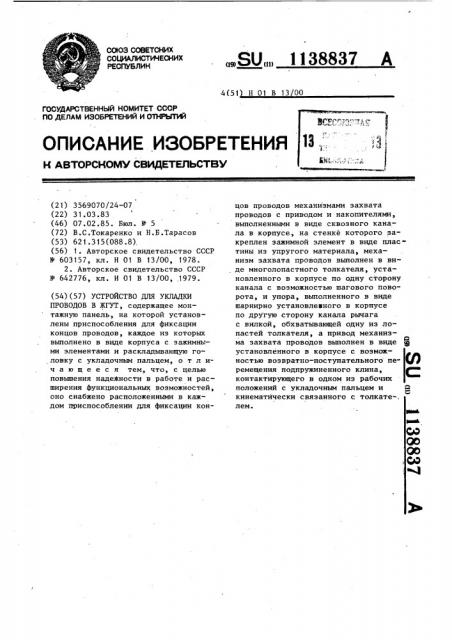

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСН0МУ СВИДЕТЕЛЬСТВУ лем. (21) 3569070/24-07 (22) 31.03.83 (46) 07.02.85. Бюл. У 5 (72) В.С.Токаренко и Н.5.Тарасов (53) 621.315(088.8), (56) 1. Авторское свидетельство СССР

N2 603157, кл. H 01 В 13/00, 1978.

2. Авторское свидетельство СССР

У 642776, кл. Н 01 В 13 /00, .1979. (54)(57) УСТРОЙСТВО ДЛЯ УКЛАДКИ

ПРОВОДОВ В ЖГУТ, содержащее монтажную панель, на которой установлены приспособления для фиксации концов проводов, каждое из которых выполнено в виде корпуса с зажимными элементами и раскладывающую головку с укладочным пальцем, о т л ич а ю щ е е с я тем, что, с целью повышения надежности в работе и расширения функциональных возможностей, оно снабжено расположенными в каждом приспособлении для фиксации кон,.Я0„„1138837 А

4(51 Н 01 В 13 00 цов проводов механизмами захвата проводов с приводом и накопителями, выполненными в виде сквозного канала в корпусе, на стенке которого закреплен зажимной элемент в виде плас" тины из упругого материала, механизм захвата проводов выполнен в ви. де многолопастного толкателя, установленного в корпусе по одну сторону канала с возможностью шагового поворота, и упора, выполненного в виде шарнирно установленного в корнусе по другую сторону канала рычага с вилкой, обхватывающей одну иэ лопастей толкателя, а привод механизма захвата проводов выполнен в виде Е

Ф установленного в корпусе с возможностью возвратно-поступательного пе" ремещения подпружиненного клина, контактирующего в одном из рабочих положений с укладочным пальцем и кинематически связанного с толкате-, 1138837

Изобретение относится к области монтажа электрорадиотехнических устройств, а именно к устройствам для укладки проводов в жгут.

Известно устройство для укладки проводов на плате, содержащее головку с соосно установленными укладочным пальцем и механизмом подачи, механизм отрезки провода, расположенный между ними; механизм подтягивания конца провода в виде цангового захвата и дополнительный укладочный палец. Для фиксации концов проводов на монтажном шаблоне установлена эластичная диафрагма, выпол- 15 ненная из резины (1 3.

Недостатком устройства является низкая надежность фиксации концов проводов.

Наиболее близким техническим ре- 20 шением к изобретению является устрой. ство для укладки проводов на монтажном шаблоне, содержащее панель с отверстиями для ввода концов проводов, полый укладочный палец и фиксирую- 25 щие концы проводов, элементы с упругими захватами, расположенные под панелью, цилиндрические пружины, расположенные на панели около каждого отверстия для ввода концов проводов (2 1.

Недостатками известного устройства являются низкая надежность фиксации,проводов с разными сечениями и отсутствие возможности обеспечения группового зажима концов провоцов.

Целью изобретения является повышение надежности в работе и расширение функциональных возможностей.

Поставленная цель достигается тем, что устройство для укладки проводов в жгут, содержащее монтажную панель, на которой установлены приспособления для фиксации концов проводов, каждое из которых выполнено в виде корпуса с зажимньми элементами и раскладывающую головку с укладочным пальцем, снабжено. расположенными в .каждом приспособлении для фиксации концов проводов механизмами захвата проводов с приводом и накопителями, выполненными в виде сквозного канала в корпусе, на стенке которого закреплен зажимной элемент Ы в виде пластины из упругого материала, механизм захвата проводов выполнен в виде многолопастного толкателя, установленного в корпусе по одну сторону канала с возможностью шагового поворота, и упора, выполненного в виде шарнирно установленного в корпусе по другую сторону канала рычага с вилкой, обхватывающей одну из лопастей толкателя, а привод механизма захвата проводов выполнен в виде установленного в корпусе с возможностью возвратно-поступа-тельного перемещения подпружиненного клина, контактирующего в одном из рабочих положений с укладочным пальцем и кинематически связанного с толкателем.

На фиг. 1 изображено предлагаемое устройство, общий виц; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг. 4 — разрез В-В на фиг. 3; на фиг. 5 — разрез Г-Г на фиг. 4.

Устройство для раскладки проводов в жгут содержит раскладывающую головку с укладочным пальцем 1, в полости которого располагается раскладываемый провод 2, и монтажную панель 3, на которой установлены приспособления 4 для фиксации концов проводов.

В корпусе 5 каждого приспособления 4 выполнен сквозной канал 6, предназначенный для прохода укладочного пальца 1. На вертикальной плоскости канала 6 закреплен зажимной элемент, выполненный в виде пластины 7 из упругого материала, например резины. Канал 6 вместе с пластиной 7 образуют накопитель концов проводов..

Приспособление 4 снабжено механизмом захвата раскладываемого провода 2 с приводом, который выполнен в виде установленного в корпусе 5 по одну сторону канала 6 на оси 8 трехлопастного толкателя 9, рычага 10 с вилкой 11, установленного на шарнирной оси 12 в корпусе 5 по другую сторону канала 6, а привод выполнен в виде клина 13, который установлен в корпусе 6 с возможностью возвратно-поступательного перемещения и под пружинен при помощи возвратной пружины 14.

На оси 8 установлена подпружиненная относительно корпуса 5 соедини тельная полумуфта 15, которая через шарнирно-рычажную передачу, образуемую шарнирной стойкой 16, закрепленной на клине 13, и шарнирами 17 и 18, 3 11388 кинематически связана с клином 13, на котором выполнен скос 19, рабочая поверхность которого контактирует в одном из рабочих положений с укла.. дочным пальцем 1.

На торце трехлопастного толкателя 9 закреплена соединительная полумуфта 20, на его ступице с одной стороны в месте расположения толкателей выполнен храповик 21, взаимо- 10 действующий с храповой собачкой 22, подпружиненной относительно корпуса 5 плоской. пружиной 23, а с другой стороны выполнен буртик 24 для ограничения осевого перемещения, который зафиксирован стопорной планкой 25, прикрепленной к корпусу 5.

Рычаг 10 механизма захвата подпружинен относительно корпуса 5 .при помощи пружины 26 растяжения и его вилка 11 выступает в зону канала 6 с охватом одной из трех лопастей толкателя 9 °

Приспособление 4 устанавливается на монтажной панели 3 при помощи конических штифтов 27.

Устройство работает следующим образом.

Укладочный палец 1 с проводом 2, находящимся в его внутренней полости,, при подходе к приспособлению 4 взаимодействует со .скосом 19 клина 13.

При смещении последнего производится поворот на 90 соединительной полумуфты 15 через шарнирно-рычажную передачу 16-18. В результате взаимо35 действия соединительных полумуфт 15 и 20 происходит поворот трехлопастного толкателя 9, который одной лопастью захватывает провод 2 выходя-

Э

40 щий из укладочного пальца 1. При этом толкатель 9 удерживается в этом положении при помощи храповой собач37 4 ки 22, входящей во впадины храповика 21.

После прохода укладочного пальца 1 клина 13, последний под действием возвратной пружины 14 перемещается в исходное положение и через шарнирно-рычажную передачу 16- t8 производит расцепление соединительных йо лумуфт 15 и 20, отжимая при этом плоскую пружину 23, и под действием последней происходит возврат соединительной муфты 15 в зацепленное положение.

При этом провод 2 находится в зафиксированном положении между лопастью толкателя 9 и вилкой 11 рычага 10.

При следующем проходе укладочного пальца 1 толкатель 9 поворачивается и под действием силы. натяжения провода 2 производит поворот рычага 10 с вилкой 11 и перемещение провода 2 вдоль канала 6 корпуса 5 в накопитель, где происходит его зажим.

При этом другая лопасть толкате-. ля 9 производит захват и фиксацию следующего провода 2. В дальнейшем цикл работы устройства повторяется .Ф при очередном проходе укладочного пальца 1, в результате этого в накопителе происходит групповой зажим концов проводов,. укладываемых в жгут.

Введение в приспособление для фиксации концов проводов накопителя и механизма захвата проводов с приводом от укладочного пальца позволяет повысить надежность закрепления концов проводов разных сечений и производить групповой зажим концов проводов с упорядоченным расположением их в одной плоскости, что расширяет функциональные возможности устройства

1138837

Фиг. 1!

138837

1138837 м б-б

2б

1138837

Г- I
