Реферат



ШИРОКОПОЛОСНЫЙ ТРАНСФОРМАТОР, содержащий двухпроводную и две многопроводные линии при этом конец первого проводника первой многопроводной линии соединен с началом первого проводника двухпроводной линии, начало первого проводника второй многопроводной линии соединено с началом второго проводника двухпроводной линии. г. 7 .2.2 2.3 ,ц. 76 начало второго проводника первой многопроводной линии и конец второго проводника второй многопроводной линии соединены с общей шиной, о т л ич ающий с я тем, что, с целью расширения рабочей полосы частот, конец первого проводника двухпроводной линии соединен с началом второго проводника второй многопроводной линии, конец второго проводника двухпроводной линии соединен с концом второго проводника первой многопроводной линии, начало первого проводника двухпроводной линии соединено с началом третьего проводника второй многопроводной линии, конец которого соединен с началом третьего проводника (Л первой многопроводной линии, конец которого соединен с началом второго проводника двухпроводной линии. :о х J 8 // 30 1 / 7.2

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (!9) (11) 4(51) Н 01 F 19/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ASTOPCHOhOV СВИДЕТЕЛЬСТВУ (21 ) 36 175 7 6/24-07 (22) 08.07.83 (46) 07.02.85. Бюл. Ф 5 (72) С.Е.Лондон, В.Г.Раутиан и С.Б.Томашевич (53) 621.314.228(088.8) (56) 1. Авторское свидетельство СССР

1(- 807392, кл. Н 01 19/04, 1979.

2. Авторское свидетельство СССР

lt 877627, кл. Н 01 t= 19/04, 1980. (54)(57) 1ЦИРОКОПОЛОСНЫЙ ТРАНСФОРМАТОР, содержащий двухпроводную и две многопроводные линии при этом конец первою го проводника первой многопроводной линии соединен с началом первого проводника двухпроводной линии, начало первого проводника второй многопроводной линии соединено с началом второго проводчика двухпроводной линии, начало второго проводника первой многопроводной линии и конец второго проводника второй многопроводной линии соединены с общей шиной, о т л ич аюmèé с я тем, что, с целью расширения рабочей полосы частот, конец первого проводника двухпроводной линии соединен с началом второго проводника второй многопроводной линии, конец второго проводника двухпроводной линии соединен с концом второго проводника первой многопроводной линии, начало первого проводника двухпроводной линии соединено с началом третьего проводника второй многопроводной линии, конец которого сое- 3 динен с началом третьего проводника первой многопроводной линии, конец которого соединен с началом второго проводника двухпроводной линии.

1 11388

Изобретение относится к радиотехнике, в частности к конструированию и изготовлению высокочастотных широ3 кополосных дифференциальных трансформаторов, а именно с несимметричными

5 по меньшей мере тремя) входами, Известны широкополосные дифференциальные трансформаторы, которые имеют широкую рабочую полосу частот и высокий КЛД (!j . Однако входы этих трансформаторов симметричны относи- тельно общей шины. Для преобразования их в несимметричные необходимо использовать дополнительные симметрирующие трансформаторы.

Недостатками таких устройств являются увеличенные габариты и пониженный коэффициент полезного действия.

Наиболее близким к предлагаемому устройству является. широкополосный трансформатор, имеющий двухпроводную и две четырехпроводные линии. При этом. конец первого проводника первой многопроводной линии соединен с началом нервого проводника двухпровод- ной линии, начало первого проводника второй многопроводной линии соединено с началом второго проводника двухпроводной линии, начало второго

<проводника первой многонроводной

30 линии и конец второго проводника второй многопроводной линии соединены с общей шиной. Начало третьего проводника первой многопроводной линии и конец третьего проводника второй многопроводной линии соединены соот- Ы ветственно с концами первого и второго проводников двухпроводной линии, начало четвертого проводника первой многопроводной линии и конец четвертого проводника второй много- 40 проводной линии соединены между собоц, конец третьего проводника второй многопроводной линии и начало третьего проводника второй многопроводной линии соединены с общей 45 шиной (2)

Недостатком известного устройства является ограниченная рабочая полоса частот, обусловленная тем, что при воздействии на входах синфазных рав- 50 ноамплитудных напряжений (один из возможных режимов работы устройства) образуется шунтирующий вход последовательный контур, состоящий из индуктивности образованной двухпро" 55 водной пинии и емкости образованной разомкнутой на конце линии из проводников многопроводной линии. Час41 2 тота этого контура ограничивает рабо чую полосу частот.

Цель изобретения — расширение рабочей полосы частот.

Эта цель достигается тем, что в широкополосном трансформаторе, содержащем двухпроводную и две многопроводные линии, при этом конец первого проводника первой многопроводной линии соединен с началом первого проводника двухпроводной линии, начало первого проводника второй многопроводной линии соединено с началом второго проводника двухпроводной линии, начало второго проводника первой многопроводной линии и конец второго проводника второй многопроводной линии соединены с общей шиной, конец первого проводника двухпроводной линии соединен с началом второго проводника второй многопроводной линии, конец второго проводника двухпроводной линии соединен с концом второго проводника первой многопроводной линии, начало первого проводника двухпроводной линии соединено с началом третьего проводника второй многопроводной линии, конец которого соединен с началом третьего проводника первой многопроводной линии, конец которого соединен с началом второго проводника двухпроводной линии.

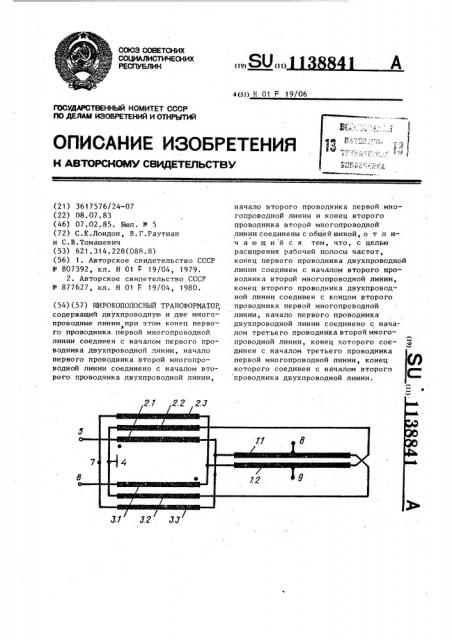

На чертеже представлена электрическая схема предлагаемого устройства.

Трансформатор содержит двухпроводную линию — проводники 1.1 и 1.2 (первый номер означает элемент, а второй порядковый номер проводника), первую многопроводную лиыию — проводники 2.1, 2.2 и 2.3 и вторую многопроводную линию — проводники 3.1, 3.2 и 3.3. Конец проводника 2.1 соединен с началом проводника 1.1, начало проводника 3.1 — с началом проводника

1.2. Начало проводника 2.2 и конец проводника 3.2 соединены с общей шиной 4. Начало проводника 3.3 соединено с началом проводника 1.1 конец проводника 3.3 — с началом проводника

2.3, конец проводника 2.3 — с началом

:проводника !.2. Первый вход 5 устройства образован началом проводника

2.1, второй вход 6 — концом проводника 3.1, третий вход 7 — началом проводника 2.3 н концом проводника 3.3, а четвертый, симметричный относительно общей шины 4, вход 8 и 9 — с серединами проводников 1.1 и 1.2. Конец

1138

Составитель В. Мясникова

Редактор А. Шишкина Техред Т.Фанта Корректор О. Тигор

Заказ 10697/40 Тираж 679 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал НПП "Патент", г. Ужгород, ул. Проектная, 4

3 проводника 2.2 соединен с концом проводника 1.2. Начало проводника

3.2 соединено с концом проводника

1.1.

Устройство работает следующим образом.

При подключении к входам 5 и 6 равноамплитудных синфазных генераторов колебания от первого проходят по линии из проводников 2.1 и 2.2, а 10 от второго — по линии из проводников 3.1 и 3.2. Поскольку линии имеют разные длины и одинаковые волновые сопротивления, равные номинальным сопротивлениям на входах 5 и 6, то. на 1 ,их входах возникают равные по амплитуде колебания. Прн этом к началам проводников 1. 1 и 1.2 приложены одинаковые потенциалы. Обратные по знаку потенциалы приложены к концам 20 проводников 1. 1 и 1.2. Проводники 1.1 и 1.2 выполняют в этом режиме роль разделительных дросселей (поэтому двухпроводная линия должна быть размещена на отдельном магнитопроводе).

Равноамплитудные колебания далее нос. тупают в равные по длине и одинакового волнового сопротивления линии.

Первая из проводников 2,2 и 2.3, а вторая из проводников 3.2 и 3.3 на соединенных параллельно выходах этих линий (зажим 7) колебания выделяются в согласованной нагрузке, подключае841 4 мой между зажимом 7 и общей шиной 4, Величина этой нагрузки должна быть / 1

При воздействии на входах 5 и 6 равноамплитудных противофазных источников напряжений на входах линий из проводников 2.1 и 2.2, 3.1 и 3.2 появляются равноамплитуднйе противофазные колебания. Они не проходят в линии иэ проводников 2.2 и 2.3, 3.2 и 3.3, так как зажимы этих линий оказываются эквипотенциальными, а прикладываются к началам и к концам проводников 1.1 и 1.2.

Колебания, пройдя линни волнового сопротивления, выделяются в согласованной нагрузке, подключаемой к входу 8 и 9. Величина этой нагрузки должна быть й!2.

В результате получаем широкополосный дифференциальный трансформатор с одной парой несимметричных относительно общей шины 4 входов 5 и 6, а в другой паре входов — один вход 7, несимметричный относительно общей шины 4, а другой вход 8 и 9— симметричный относительно общей длины.

В предлагаемом устройстве за счет исключения действия шунтирующего последовательного контура практически вдвое расширяется рабочая полоса частот.
