Устройство дистанционного замера поковок

Устройство дистанционного замера поковок

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДИСТАНЦИОННОГО ЗАМЕРА ПОКОВОК, преимущественно к прессу с пультом автоматического управления , содержащее расположенный вне пресса оптический квантовый гене ратор непрерьгоного действия с оптической насадкой пентапризму с взаим но перпендикулярными гранями и отсчетное устройство, отличающееся тем, что, с целью повьшения точности замера при обработке по ковок больших диаметров, преимущественно роторов гидрои электрогенераторов , оно снабжено установленной в направляющих подвижной траверсы пресса параллельно оси Основной пен/////////////////// У фуг1 тапризмы дополнительной пентапризмой с взаимно перпендикулярными гранями, основная пентапризма расположена на верхней неподвижной траверсе пресса и одна из ее граней обращена к опти-. ческой насадке упомянутого квантового генератора, а другая - к аналогичной грани дополнительной пентапризмы, другая грань которой обращена к отсчетному устройству, вьтолненному в виде оптиковолокон, входные торцы которых собраны в линию и образуют мерную линейку, а выходные соединены с дополнительной увеличительной насадкой и обращены в сторону пульта автоматического управления прессом, 2. Устройство по п.1, отличающееся тем, что оно снабжено фотоприемниками, соединенными с выходными торцами оптиковолокон и сблокированными с системой автоматического управления прессом. -Jcb :

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК. (gg 4 В 21 J 13/00

ФЛ::.; Ре з

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ йиаЛПОТ А

2 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3445075/25-27 (22) 28.05.82 (46) 30.06.87. Бюл. 1Ф 24 (72) A.Б.Кочаровский и M.Е.Иаргус (53) 621.979.06(088.8) (54) (57) 1. УСТРОЙСТВО ДИСТАНЦИОННОГО 3AMFPA ПОКОВОК, преимущественно к прессу с пультом автоматического управления, содержащее. расположенный вне пресса оптический квантовый генератор непрерывного действия с оптической насадкой, пентапризму с взаимно перпендикулярными гранями и отсчетное устройство, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности замера при обработке поковок больших диаметров, преимущест венно роторов гидро- и электрогенераторов, оно снабжено установленной в направляющих подвижной траверсы пресса параллельно оси бсновной пенф

„„SU„„1139012 А тапризмы дополнительной пентапризмой с взаимно перпендикулярными гранями, основная пентапризма расположена на верхней неподвижной траверсе пресса и одна из ее граней обращена к оптической насадке упомянутого квантового генератора, а другая — к аналогичной грани дополнительной пентапризмы, другая грань которой обращена к отсчетному устройству, выполненному в виде оптиковолокон, входные торцы которых собраны в линию и образуют мерную линейку, а выходные соединены с дополнительной увеличительной насадкой и обращены в сторону пульта автоматического управления прессом.

2. Устройство по п,l, о т л и— ч а ю щ е е с я тем, что оно снабжено фотоприемниками, соединенными с выходными торцами оптиковолокон и сблокированными с системой автоматического управления прессом.

Изобретение относится к обработке металлов давлением .и может быть использовано в кузнечно-штамповочном производстве при обработке поковок больших диаметров. 5

Известно устройство дистанционного замера поковок, преимущественно к прессу с пультом автоматического управления, содержащее расположенный вне пресса оптический квантовый генератор непрерывного действия с оптической насадкой, пентапризму с взаимно перпендикулярными гранями и отсчетное устройство.

Недостатком известного устройства является его невысокая точность изза погрешностей в механизме передвижения оптического квантового генератора — косвенное определение размера по световой метке на поковках больших диаметров.

Целью изобретения является повышение точности замера при обработке поковок больших диаметров, преиму- щественно роторов гидро- и электрогенераторов.

Указанная цель достигается тем, что, устройство дистанционного замера поковок, содержащее расположенный вне пресса оптический квантовый генератор непрерывного действия с оптической насадкой, пентапризму с взаимно перпендикулярными гранями и отсчетное устройство, снабжено установленной в направляющих подвижной 35 траверсы пресса параллельно оси основной пентапризмы дополнительной пентапризмой с взаимно. перпендикулярными гранями, основная пентапризма расположена на верхней неподвижной 40 траверсе пресса и одна из ее граней обращена к оптической насадке квантового генератора непрерывного действия, а другая — к аналогичной грани дополнительной пентапризмы, другая 45 грань которой обращена к отсчетному устройству, выполненому в виде оптиковолокон, входные торцы которых образуют мерную линейнку, а выходные соединения с дополнительной увеличи- 50 тельной насадкой и обращены в старо" ну пульта автоматического управления.

Указанная цель достигается также тем, что устройство снабжено фотоприемниками, соединенными с выходными торцами оптиковолокон и сблокированными с системой автоматического управления прессом.

12 2

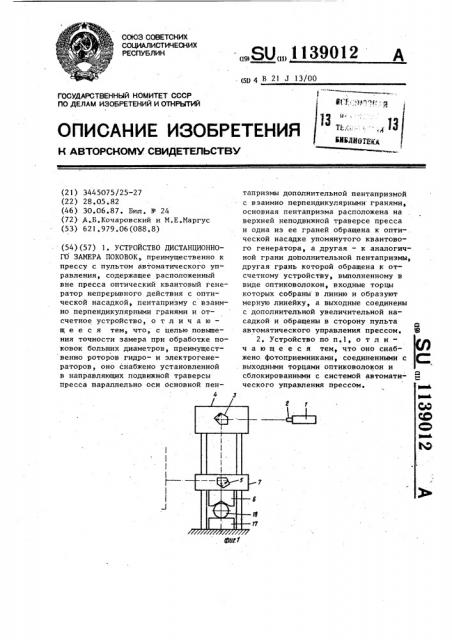

На фиг.1 изображен общий вид устройства со стороны пульта; на фиг.2— вид на устройство сбоку; на фиг.3— схема прохождения светового луча в системе оптический генератор — пресс— пульт управления; на фиг,4 — мерная линейка; на фиг.5 — схема автоматического съема размерной информации для системы автоматического управления прессом, Устройство состоит из оптического квантового генератора непрерывного излучения {OKI") 1, оптической насадки 2 на его выходном зрачке, пентапризмы 3 с взаимно перпендикулярными гранями, расположенной неподвижно на верхней неподвижной траверсе 4 пресса, дополнительной пентапризмы 5 с взаимно перпендикулярными гранями, расположенной в направляющей 6, подвижной траверсы 7, мерной линейки 8, расположенной у пульта 9 пресса.

Мерная линейка состоит из оптиковолокон 10, входные торцы 11 которых образуют внешнюю, обращенную в сторону траверсы 7, приемную часть линейки, торцы имеют прямоугольную форму и уложены в ряд.

Выходные торцы 12 снабжены оптической увеличительной насадкой 13 и для удобства визуального контроля могут быть разнесены. Вследствие гиб-. кости оптиковолокон 10 выходные торцы 12 могут быть повернуты в сторону, оптимальную для наблюдения за показаниями на них оператором.

Для съема информации к выходным торцам 12 оптиковолокон 10 присоединяются фотоприемники 14, сблокированные с системой 15 автоматического управления работой пресса.

Устройство работает следеующим образом.

В соответствии с внутренней конфигурацией (плоской, трапецеидальной, овальной и т.д,) верхнего подвижного бойка 16, закрепляемого на подвижной траверсе 7, пентапризма 5 жестко устанавливается в направляющей траверсе так, чтобы ее положение соответствовало положению световой метки на мерной линейке, равное нулю.

На нижний боек 17 кладется поковка 18 и включается в работу оптический квантовый генератор 1. В процессе обжатия заготовки верхним подвижным бойком 16 связанная с ним жестко траверса 7 перемещается и вместе с ней перемещается пентапризма 5.

3 11390

Световая метка — сфокусированный в тонкую линию оптической насадкой 2 квантового генератора 1 световой луч — все время направлена на перпендикулярно расположенную грань пентапризмы 3. Попав на эту грань, световой луч дважды в ней отражается от ее наклонных граней, получает отклонение от своей первоначальной оси на угол 90 . Благодаря двойному внутрен- 10 нему, отражению луча в пентапризме угол его отклонения не зависит от точности угловой ориентации оптической оси ОКГ и всегда сохраняет свое значение, определяемое углами пента- 15 призмы.

Световой луч, выйдя из грани пентапризмы 3, попадает на такую же грань пентапризмы 5, так как обе пентапризмы 3 и 5 располагаются на одной 20 оси и,преломляясь в ней под углом

90, направляется иа плоскость мерной линейки 8, т.е. на входные торцы 10, 11 оптиковолокон, составляющих эту линейку. 25

12 4

Пентапризма 3 обращена одной своей взаимно перпендикулярнбй гранью в сторону ОКГ 1, а второй — в сторону такой же грани пентапризмы 5, вторая взаимно перпендикулярная грань которой обращена в сторону мерной линейки 8, т.е. изменяя расположение обеих призм, одновременно можно изменять угол падения на нее световой метки. В зависимости от положения бойка

16 на поковке 18, т.е. в зависимости от ее размера, будет и фиксироваться ее размер на делениях мерной линейки, т.е. на выходных торцах 12 оптиковолокон 10, При наличии фотоприемников на выходных торцах 12 оптиковолокон 10 фотоприемники 15, выполненные, например, в виде интегральной линейки матрицы, присоединяются к системе 14 автоматического управления прессом.

Описанная конструкция способствует повышению точности замера при обработке поковок больших диаметров.
