Способ флебографии нижних конечностей

Способ флебографии нижних конечностей

Иллюстрации

Показать все

Реферат



СПОСОБ ФЛЕБОГРАФИИ НИЖНИХ КОНЕЧНОСТЕЙ путем функциональной нагрузки , отличающийся тем, что , с целью повышения точности диагностики заболеваний, конечность устанавливают на подпружиненный подстопник , при этом ось вращения голеностопного сустава совмещают с осью вращения механизма. (Л 00 со 4 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) (Н) 4(5() А 61 В 6/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3306530/28-13 (22) 13.05.81 (46) 15.02.85. Бюл. К- 6 (72) 10,Т.Цуканов (71) Омский ордена Трудового Красного Знамени государственный медицинский институт им. М.И.Калинина (53) 616.073.75(088.8) (56) 1. Arnotdi С. A comparison

between the phfebographie picture as

seen in dynamic intraosseous phPebography and the ctinica E signs and

symptoms of chronic venous in sufficiency.-"The J. of. Cardiovascular

Surg", 1961, N 3, V 2, р ° 184.

2. Кузин N.È. и др. Сравнительная оценка методов флебографии в диагностике заболеваний вен нижних конечностей. — "Хирургия", M., 1971, 8, с. 109-112 (прототип). (54) (57) СПОСОБ ФХП БОГРАФИИ НИЖНИХ

КОНЕЧНОСТЕЙ путем функциональной нагрузки, отличающийся тем, что, с целью повышения точности диагностики заболеваний, конечность устанавливают на подпружиненный подстопник, при этом ось вращения голеностопного сустава совмещают с осью вращения механизма.

1139408

Тираж 722 Подписное

Ужгород, ул.Проектная, 4

Изобретение относится к областй . едицины, к рентгенорадиологическим методам диагностики заболеваний, в частности к флебографии нижних конеч" ностей.

Известен способ рентгенорадиологического исследования путем рентгеноконтрастной флебографии в вертикальном положении больного, предложенный для оценки функции венозной системы, согласно которому после контрастирования венозной системы производят два рентгеновских снимка: один сразу после инъекции контрастного вещества, второй после трех энергичных сокращений мышц голени.

Обращается внимание на важность сохранения одних и тех же условий для обоих снимков Plj .

Недостатком такого способа является невозможность регистрации изображения вен исследуемой области ноги в течение самих мышечных сокращений из-за смещений этой области относительно регистрирующего устройства.

Известей способ флебографии нижних конечностей путем функциональной нагрузки (2J .

Однако данный способ делает невозможным не только математическую обработку результатов, но и визуальную оценку функционирования венозной системы.

Целью изобретения является повьппение точности диагностики заболеваний.

Поставленная цель достигается тем, что согласно способу флебографии нижних конечностей путем функциональной нагрузки конечность уста- 40 навливают на подпружиненный подстопник, при этом ось вращения голеностопного сустава совмещают с осью вращения механизма.

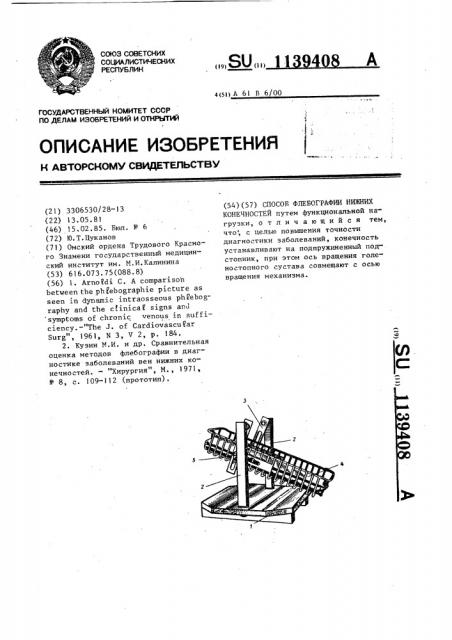

На чертеже схематически изображе- 45 но устройство для реализации данного способа, Устройство состоит иэ установленных на подставке 1 стоек 2, на которых закреплен кривошипно-шатунный механизм, служащий для преобразования вращательного движения кривоши-. па 3 в качательное движение кулисыподстопника 4, положение которой по высоте корректируют стопорными винтами 5, размещенными в пазах кривошипа.

ВНИИПИ Заказ 162/2

Филиал ППП Патент, г.

Пример ..Больному К. проводили дистальную флебографню: больного ставили за экран рентгеновского аппарата Хирадур", оснащенного электронно-оптическим преобразователем и кинокамерой, спиной к врачу, Исследуемую ногу устанавливали на подстопник таким образом, чтобы ось вращения голеностопного сустава совпадала с осью вращения подстопника.

Для этого перемещали стопу вдоль подстопника до необходимого уровня и по высоте корректировали положение стопы изменением радиуса вращения, для чего на кривошипе предусмотрен ряд последовательных отверстий со стопорными винтами. Эффективность совпадения проверяли контрольными движениями ноги больного в голеностопном суставе (критерием совпадения является неподвижность голени).

Усилие по перемещению задавали определенной пружиной (для детей 0,5-1 кг, для взрослых женщин 4-5 кг, для мужчин 5-6 кг . Центрировали рентгеновскую трубку на исследуемый участок ноги, затем в одну из стоп вводили рентгеноконтрастное вещество, включали рентгеновский аппарат и выполняли серийные снимки или киносъемку, одновременно заставляя больного выполнять сгибательно-разгибательные движения в голеностопном суставе на протяжении всего времени контрастирования венозной системы ноги. Ритм сокращений навязывался счетом врача.

Такое исследование имеет большое значение при клинических патофизиологических исследованиях и в практической медицине, прежде всего при хирургическом лечении заболеваний вен, для тонической диагностики функционально несостоятельных вен при планировании и проведении операций.

Предлагаемый способ позволяет повысить точность диагностики заболеваний, а именно получать относительно .неподвижное изображение ее отдельных участков при имитации ходьбы в вер— тикальном положении больного, что важно для изучения функциимышечно-венозной помпы голени в нерме и патологий;

Кроме того, способ позволяет изучать реакцию кровотока по венам в зависимости от силы мышечных сокращений.
