М 113942

Класс 21, 4 с„:

СССР

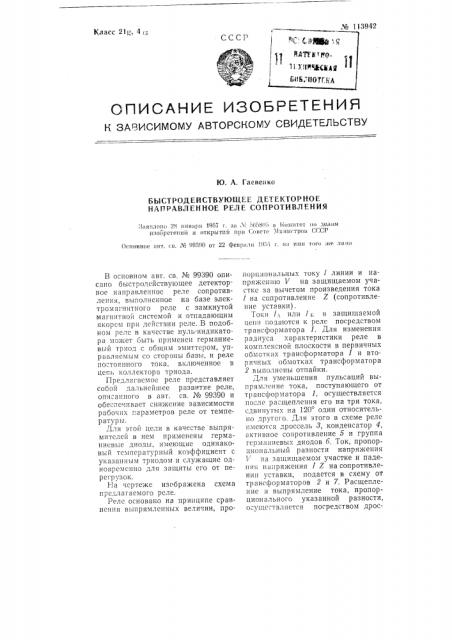

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. А. Гаевенко

БЫСТРОДЕЙСТВУЮЩЕЕ ДЕТЕКТОРНОЕ

НМ -РАВЛЕННОЕ РЕЛЕ СОПРОТИВЛЕНИЯ

:авилово 2Х внвнри 1957 г. 3;I Л ;1658нз в Ьомитот ио левом изобретений и открытий Ht)lt (.оветс Министров СССР

Основное «вт. св, М ИЧЗПО от 22 феврили !!):1 ; г. и» ичв тоги ке лини

В основном авт. св № 99390 описано быстродействующее детекторное направленное реле сопротивления, выполненное на базе электромагнитного реле с замкнутой магнитной системой и отпадающим якорем при действии реле. В подобном реле в качестве нуль-индикатора может оыть применен германиевый триод с общим эмиттером, управляемым со стороны базы, и реле пос соя нного тока, включенное в цегь коллектора триода.

Предлагаемое реле представляет собой дальнейшее развитие реле, описанного в авт. св. № 99390 и обеспечивает снижение зависимости рабочих параметров реле от температуры.

Для этой цели в качестве выпрямителей в нем применены германиевые диоды, имеющие одинаковый температурный коэффициент с указанным триодом и служащие одновременно для защиты его от neperpузок.

Еа чертеже изображена схема предлагаемого реле.

Реле основано на принципе сравнения выпрямленных величин, пропорциональных току 1 линии и напряженшо V на защищаемом участке за вычетом произведения тока

1 на сопротивление Z (сопротивление уставки).

Токи 1» или 1 в в защищаемой цепи подаются к реле посредством трансформатора 1. Для изменения радиуса характеристики реле в комг|лексной плоскости в первичных обмотках трансформатора 1 и вторичных обмотках трансформатора

2 выполнены отпайки.

Для уменьшения пульсаций выпрямление тока, поступающего от транссрорматора 1, осуществляется после расщепления его на три тока, сдвинуть х на 120 один относительно другого. й,ля этого в схеме реле имеются дроссель 3, конденсатор 4, активное сопротивление б и группа гсрманиевых диодов 6. Ток, пропорциональный разности напряжения

1 иа защищаемом участке и падения напряжения 1 Z на сопротивлении уставки, подается в схему от трансформаторов 2 и 7. Расщепление и выпрямление тока, пропорционального указанной разности, осуществляется посредством дрос2 селя 8, конденсатора 9, активных сопротивлений 10 и 11 и диодов 12.

Для надежности действия реле при малых напряжениях, подводимых от трансформатора 2 (например, при коротком замыкании вблизи шин подст !Иц(!и), в цепь вторичной обмотки э гого трансформатора введен конту р «и ам!1ти??, состоящий из дросселч 1,3, к()нденсатора 14 и активного сопротивления 10.

Сопротивление 16 используется в схеме в качестве потенциометра для точной регулировки сопротивлении срабатывания реле, Сопротивление

17 служит для получения требусмого сдвига э.д.с., наводимой во вторичной обмотке трансформатора /, по отношению к току в его первичной обмотке. Сопротивление 18 ооеспечивает фиксацию срабатывания рслс 19 при коротком замыкании в зоне его дсйстви».

3 качестве основного чувствительного элемента реле применен нуль-индикатор, выполненный в виде германиевого триода 20 с общим эмиттером, управляемым со стороны базы, в цепь коллектора которого включено реле постоянного тока

19> исполнительный орган схемы которого своими контактами 21 включает сопротивление 18.

Цепь эмиттер-база триода 26 включена в схему сравнения на разность сравнивасмь!х токов.

Питание цепи коллектор-эмиттер осуществляется от источника постоянного тока, имеющегося на защищаемом объекте, или от специального стабилизатора, питаемого от трансформаторов тока. Этот стабилизатор подает на триод 20 выпрямленное напря?кение, величина которого поддерживается в требуемых пределах при изменении токОВ В цсllll из)(ср iro !ь!!ых Tj) а и ф 0 !Р м с1 т 0 Р 0 В l В и !1 ) 0 к 0 м д и а и !1 зоне.

Схема Вк 1! "iciii! » !() И(), I(I ii и 11!) а метры ес элемс(ггов выбраны так>

ITO В 110Р М а, I I>HO)I РС?К11 >!(. КОГДЯ токи малы, а напряжение велико, напряжение на выходе триода имссг Величину, не превышающую 20 в. (Эт(! Величина определяется паденисч напряжения от выпрямленного тока в сопротивлении б и сопротивлении диодов 6 в прямом на1!равлсции) . Этим исключается еобходимость защиты триода от про()051 черезмерным запираю!цим напр»?ксн исм.

3!1!пита триода от перегрузки рабочим током ри близких коротких замыканиях осуществляется путем шунтирования цепи эмиттср-база небольшим сопротивлс псм диодов 12 в прямом напряжениии.

Погкол!и у со:(рот!1вление диодов

12 в пр»,10 I направлении сильно зависит от температуры. а сопротивление 11 относительно мало, увсличсние температуры вызывает

Возрастание тока, подаваемого на вход триода 20. Это позволяет предотвратить неселективное действие реле В нормальном режиме в случа»х значительного повышения температуры окружающей среды.

Конденсатор 22, шунтирующий

Вход триода 20, служит для Фильтрации остаточных переменных слагающих в выпрямленных токах в установившемся и переходном ре?ки м ах.

Предмет изобретсния

Быстродействующее детекторное направленное реле сопротивления по авт. св. № 99390 с применением в качестве пуль-индикатора германиевого триода с общим управляемым со стороны базы эмиттером, в пспь коллектора которого включено реле постоянного тока, о т л ич а ю щееся тем, что, с целью снижения температурной зависимостli, В каче:твс выпрямите.(ей примен(ы I срмаппевыс диоды, ичею-!

Иис О.ш!паковый тсмператур ьгй

I(0)()ôII1IrI IlT c TI) иолоxi H 0,!Ужа п!Ие о !1!ОВ!ремснно для 3!Iп(иты Iio. (03,"

II(I n o! перс(рузки.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л, П. Ситников

Гор. Алатырь, типография № 2 Министерства культуры Чувашской АССР, Информационно-издательский отдел.

Объем 0,34 п. л. Зак. 3382.

Поди к печ 16/И11-1958 г

Тираж 2050. Цена 50 коп.
