Реферат



ЗОНД, содержащий две соосно расположенные одна в другой с зазором тонкостенные трубки, одна нз которых , наружная, имеет боковые отверстия и свободный надувной баллон. фиксированный на рабочем кЬнце зонда, отлич ающий ся тем, что, с целю обеспечения раздельного промывания тонкой и толстой кишок.в стадии пареза, боковые отверстия на наружной трубке выполн«ш равномерно по всей ее длине, суммарная площадь этих отверстий равна площади поперечного сечения зазора между трубками, при этом баллон соединен с рабочим концом внутренней трубки и имеет выходные отверстия, суммарная площадь которых в три раза меньше площади поперечного сечения внутренней трубки. ш с :А9 :о

СОЮЗ СОВЕТСКИХ

CUNIINlW

РЕСПУБЛИК

69) 01!

4(51) А 6! M 27 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

lI CBTOPClIOBIV C_#_BlEIBOhCTBV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 324!783/28-13 (22) 28 ° 01 ° 8! (46) 15,02.85. Бюл. Ф 6 (72) В.И.Полиглоттов (53) 615.472.5(088.8) (56) l. Глозман О.С., Касаткина А.П.

Современные методы лечения острых токсикозов. М., Медгиз, 1959, с. 214-225. (54)(57) ЗОНД, содержащий две соосно расположенные одна в другой с зазором тонкостенные трубки, одна из которых, наружная, имеет боковые отверстия и свободный надувной баллон, фиксированный на -рабочем кьнце зонда, отличающийся тем, что, с целю обеспечения раздельного промывания тонкой и толстой кишок: в стадии пареза, боковые отверстия на наружной трубке выполнены равномерно по всей ее длине, суммарная площадь этих отверстий равна площади поперечного сечения зазора между трубками, при этом баллон соединен с рабочим концом внутренней трубки и имеет выходные отверстия, суммарная площадь которых в три раза меньше площади поперечного сечения внутренней трубки.

Зонд используют следуюшим образом.

Жидкость подают в основную трубку под давлением в диапазоне 60—

140 мм рт.ст,, расход жидкости через

t первое отверстие 56 см /мин, через последнее — 40 см /мин при давлении

140 мм рт, ст., при давлении 60 мм рт. ст. соответственно 36 и 20 см /мин, а при оптимальном давлении 95—

100 мм рт.ст, расход жидкости соответственно 48 и 36 см /мин. Потеря давления по длине трубки составляет

1/3 — 1/4 исходного, расход жидкости при оптимальном давлении через 20 отверстий - 800 см /мин.

Эвакуацию жидкости производят с помощью электроотсоса по основной трубке. Спадению основной трубки препятствует малая трубка зонда. !

Введение жидкости в толстую кишку через малый канал зонда под давле1 113944

Изобретение относится к области медицины и может найти применение в хирургии при оперативном лечении острой кишечной непроходимости, перитонитов, сепсиса.

Известен зонд, предназначенный для промывания кишечника в условиях сохраненной перистальтики, который содержит две соосно расположеннные одна в другой с зазором тонкостенные трубки, одна иэ которых, наружная, имеет боковые отверстия и свободный надувной баллон, фиксированный на рабочем конце (1) .

Однако такой зонд не позволяет производить промывание тонкой кишки в стадии пареза из-за неравномерного распределения боковых отверстий по длине зонда. Кроме того, зонд рассчитан на промывание одной лишь тонкой кишки, промывание толстой кишки происходит в условиях сохраненной ее перистальтики из-за ненадежной изолирующей функции резинового баллончика, Целью изобретения является обеспечение раздельного промывания тонкой и толстой кишок в стадии пареза, Эта цель достигается тем, что в зонде, содержащем две соосно расположенные одна в другой с зазором тон30 костенные трубки, одна из которых, наружная, имеет боковые отверстия и свободный надувной баллон, фиксированный на рабочем конце зонда, боковые отверстия на наружной трубке выполнены равномерно по всей ее длине, суммарная площадь этих отверстий равна площади поперечного сечения зазора между трубками, при этом баЛлон соединен с рабочим концом внутренней трубки и имеет выходные от40 верстия, суммарная площадь которых в три раза меньше площади поперечного сечения внутренней трубки.

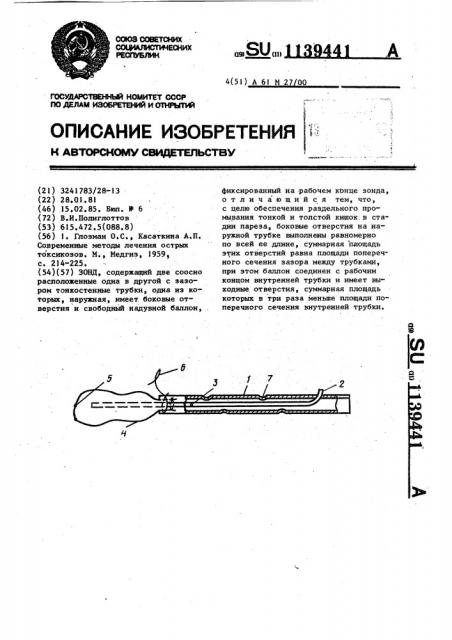

На чертеже схематически изображен

g$ предлагаемый, зонд.

Зонд состоит из основной трубки 1 (длиной 320 см) с боковыми отверстия. ми, внутри этой трубки размещена малая трубка.2 с боковым отверстием 3 на расстоянии 2,5-3 см от ее кишечно- 0

ro конца, на котором фиксирован резиновый баллончик 4 с двумя отверстиями на торце 5, причем часть баллончика, фиксированная на малой трубке, расположена внутри основной трубки и 55 фиксирована s ней нитью 6 с петлей на конце для проводки зонда в кишку с помощью гибкого отсоса — проводни1 2 ка дренажей. Наружный конец малой трубки выведен через круглое боковое отверстие 7 диаметром 1,5 мм основной трубки на расстоянии 1,5-2 см от наружного конца основной трубки.

Боковое отверстие на конце малой (внутренней) трубки одно, диаметр его 0,5 мм и в 3 раза меньше ее внутреннего диаметра, Наружный диаметр малой трубки 2 мм, а внутренний 1,41,5 мм. Резиновый баллончик длиной

10 см фиксирован к внутренней трубке нитью, два отверстия на торце его диаметром 0,5-0,7 мм высверлены иглами для инъекций. Баллончик разделен путем перевязки нитью на два равных по длине сообщающихся отсека, при этом нить фиксирована к баллончику продольно расположенной узкой полоской лейкопластыря.

Наружный диаметр основной трубки

5-5,5 мм, внутренний диаметр ее 4 мм, отношение внутреннего диаметра этой трубки к наружному 4:5=0,8. Диаметр боковых отверстий 7 основной (наружной) трубки 0,8-1,0 мм, всего их

20-21, высверлены,они заточенной с торца иглой для инъекций, расстояние между отверстиями 25-26 см. Отношение площадн поперечного сечения внутренней трубки к площади поперечного сечения основного канала зонда

1:4, таким образом, площадь зазора между трубками зонда равна 3/4 площади поперечного сечения канала наружной трубки, т. е. основного канала зонда.

Составитель Г.Фролова

Редактор Н.Швыдкая Техред Т.Фанта Корректор И.Эрдейи

Заказ 163/4 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 з ll нием производят с помощью, например, аппарата Боброва, в который нагнетают кислород из системы централизованной его подачи под контролем манометра, например, от аппарата Риварочи.

Расход жидкости через резиновый баллончик составляет 36 см /мин, расход через боковое отверстие в малой трубке — 2,5-3 см /мин. Кислород вводят под давлением для поддержания баллончика в раздутом состоянии, а также при открытом основном канале зонда и при работающем отсосе, подсоединен39441 4 ном к трубке, дренирующей толстую кишку через анальный канал.

Использование изобретения дпя промывания кишечника в первые часы

5 после операции с санацией и дезинфек" цией практически всего желудочнокишечного тракта в стадии пареза позволяет быстро ликвидировать массивную интоксикацию организма при запущенных формах острой кишечной непро-, ходимости, разлитого перитонита, при сепсисе у больных с тяжелыми сопутствующими заболеваниями.
