Реферат



ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ ОТВЕРСТИЙ, содержащий оснащенный режущим элементом корпус, соединенный с несущей трубой, и концентрично ей установленную вспомогательную трубу, зафиксированную со стороны корпуса от поворота относительно несущей трубы , на противоположном конце которой f вьтолнены выступы контактирующие с наклоиными пазами, выполненгел и во вспомогательной трубе, о т л и чающийся тем, что, с целью повьвпения производительности, вспомогательная труба установлена с возможностью осевого перемещения относительно несущей трубы, которая сопряжена с корпусом посредством резьбового соединения и центрирующей шейки , а на корпусе выполнены две шейки, контактирующие с несущей и вспомогательной трубами, причем расстояние, между торцами центРИРУЮВ01Х шеек корпуса выполнено меньшим, чем расстояние от торца центрирукяцей шейки несущей трубы до переднего торца вспомогательной трубы в исходном ее положении.

092 032

СОЮЗ СОВЕТСКИХ

Ю

РЕСПУБЛИК

4(51 В 23 29 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/ и. к

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И СТНРЬП ИЙ

Н АВТОРСНОМЪ СВИДЕ3 ВЪСТВМ (21) 3437006!25-08 (22) )4.05.82 (46) 15..02.85. Вюл. Ф 6 (72) Н.С.Силин и 1О.В.Поляков (71) Ленинградский ордена Ленина и ордена Красного Знамени механический институт (53) 621.952.5 (088.8) (56) 1. Авторское свидетельство СССР

Ф 837576, кл. В 23 В 29/02, 1978. (54)(57) ИНСТРУ1ЕНТ ДЛЯ ОВРАВОТКИ

ОТВЕРСТИЙ, содержащий оснащенный режущим элементом корпус, соединенный с несущей трубой, и концентрично ей установленную вспомогательную трубу, зафиксированную со стороны корпуса от поворота относительно несущей трубы, на противоположном конце которой выполнены выступы, контактирующие с наклонными пазами, выполненными во вспомогательной трубе, о т л ич а ю шийся тем, что, с целью повышения производительности, вспомогательная труба установлена с возможностью осевого перемещения относительно несущей трубы, которая сопряжена с корпусом посредством реэьбового соединения и центрирующей шейки, а на корпусе выполнены две центрирующие шейки, контактирующие с несущей и вспомогательной трубами, причем расстояние между торцами центрирующих шеек корпуса выполнено меньшим, чем расстояние от торца центрирующей шейки несущей трубы до переднего торца вспомогательной трубы в исходном ее положении.

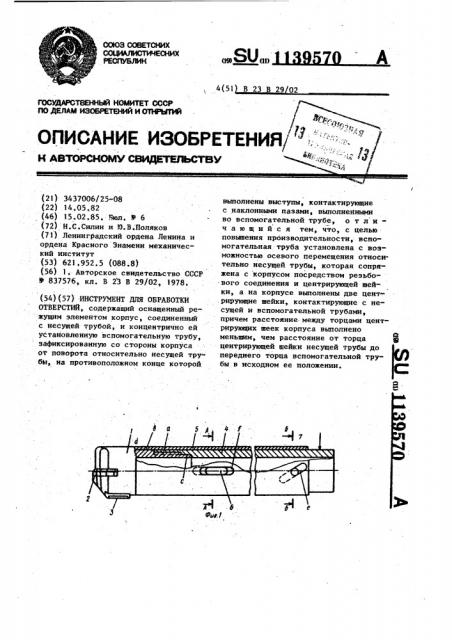

На фиг,1 изображен инструмент для обработки отверстий, общий вид, на у фиг,2 — сечение А-А на фиг,1; на фиг.З вЂ” сечение Б-Б на фиг,1; на фиг.4 — вариант исполнения инстру1 1139

Изобретение относится к металлообработке, в частности к чистовой обработке отверстий.

Известна борштанга, выполненная их двух концентрично расположенных труб, жестко связанных между собой с одного конца, снабженная кольцом, установленным на внутренней трубе, при этом на свободном торце охватывающей трубы .прорезаны наклонные па- !О зы, а на торце кольца соответственно выполнены выступы с наклонными сторонами, предназначенными для взаимодействия с пазами (lj, Недостатком известной борштанги !З является то, что закрепление корпуса с режущим элементом и создание предварительного напряжения борштанги осуществляется последовательно, что требует дополнительных затрат времени, Цель изобретения — повышение производительности путем сокращения вспомогательного времени, необходимого для подготовки инструмента к 25 работе, Указанная цель достигается тем, что в инструменте для обработки отверстий, содержащем оснащенный режущим элементом корпус, соединенный с несущей трубой, и концентрично ей установленную вспомогательную трубу, зафиксированную со стороны корпуса от поворота относительно несущей трубы, на противоположном конце кото-M рой выполнены выступы, контактирующие с наклонными пазами, выполненными во вспомогательной трубе, вспомогательная труба установлена с возможностью осевого перемещения относительно несущей трубы, которая сопряжена с корпусом посредством резьбового соединения и центрирующей шейки, а на корпусе выполнены две центрирующие шейки, контактирующие с несущей и вспомогательной трубами, причем расстояние между торцами центрирующих шеек корпуса. выполнено меньшим, чем расстояние от торца центрирующей шейки несущей трубы до переднего торца вспомогательной трубы в исходном ее положении.

570 мента с внутренним расположением вспомогательной трубы.

Инструмент для обработки отверстий содержит цилиндрический корпус с установленными в нем режущим элементом 2 и направляющими 3. Корпус 1 закреплен на несущей трубе 4 с помощью резьбового соединения g и центрируюшей шейки С . Цилиндрическая шейка 4 корпуса 1 и несущая труба 4 охвачены вспомогательной трубой 5, передний торец которой выполнен контактирующим с торцом шейки корпуса !. Со стороны корпуса 1 на вспомогательной трубе 5 выполнен сквозной продольный паэ f, контактирующий со шпонками 6, жестко установленными на несущей трубе 4. На противоположном конце вспомогательной трубы 5 выполнен сквозной наклонный паз 6, взаимодействующий со штифтом 7, жестко установленным на несущей трубе 4, При выполнении инструмента необходимо, чтобы расстояние между торцами центрирующих шеек о и С корпуса 1 было меньше, чем расстояние от торца центрирующей шейки несущей трубы 4 до переднего торца CI вспомогательной трубы 5 в ее исходном. положении. Величина разницы указанных расстояний определяется из условий обеспечения расчетного момента предварительного закручивания конца вспомогательной трубы 5 и продольной деформацией ее на величину, обуславливающую величину продольной разгрузки несущей трубы 4.

Возможен вариант исполнения конструкции инструмента с внутренним расположением вспомогательной трубы 5. Такое выполнение инструмента обеспечивает при ввинчивании корпуса одновременно крепление его на несущей трубе и создание предваритель-. но напряженного состояния вспомогательной и несущей труб.

Инструмент работает следующим образом.

Перед обработкой отверстий ин-. струмент крепится на станке. Осевое сжатие и скручивание вспомогательной трубы 5 осуществляется автоматически при ввинчивании корпуса 1 в несущую трубу 4. При этом торец центрирующей шейки b корпуса 1 плотно прилегает к переднему торцу с! вспомогательной трубы 5 и перемещает ее

3 1139570 4 относительно несущей трубы 4, Так оы. После преодоления упругих дефоркак продольный паз и шпонки 6 фикси- маций вспомогательной трубы 5 торец руют вспомогательную трубу 5 со сто- центрирующей шейки С корпуса 1 упироны корпуса 1 от поворота относи- рается в торец центрирующей шейки тельно несущей трубы 4, а наклонный несущей трубы 4. паз g взаимодействует с жестко за- Таким образом, при свинчивании крепленным штифтом 7 и поворачивает инструмента автоматически обеспечипротивоположный конец вспомогатель- ваются предварительные усилия разной трубы 5, то происходит скручива- грузки несущей трубы, которые наине последней. При достижении расчет- to правлены в противоположном направного угла поворота конца вспомога- лении осевой силе резания и крутящетельной трубы 5 дальнейшее ввинчива- му моменту, что повышает производиние корпуса приводит к упругим тельность за счет сокращения вспомопродольным деформациям указанной тру- гательного времени.
