Реферат



ШТАМП ДЛЯ РЕЗКИ ПРУТКОВОГО МАТЕРИАЛА, содержащий неподвижный нижний и подвижный верхний призматические ножи, размещенные соответственно в нижней и верхней державках, отличающийся тем, что, с целью снижения трудоемкости при обслуживании, в каждой из державок выполнен параллельный линии реза сквозной паз под нож с выступами со стороны граней ножа, образующих его режущую кромку.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,.SUÄÄ 1139581 А

4(59 В 23 D 23 00 В 21 D 37 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3604899/25-27 (22) 01.04.83 (46) 15.02.85. Бюл. № 6 (72) Н. В. Голубева и П. А. Белозеров (53) 621.961 (088.8) (56) 1. Фойгельман Г. А. Альбом конструкций универсальных штампов, блоков и узлов для холодной штамповки, М., «Машиностроение», 1980, лист 8, рис. 04.03.

2. Там же, с. 17, рис. 01.02 (прототип). (54) (57) ШТАМП ДЛЯ РЕЗКИ ПРУТКОВОГО МАТЕРИАЛА, содержащий неподвижный нижний и подвижный верхний призматические ножи, размещенные соответственно в нижней и верхней державках, отличающийся тем, что, с целью снижения трудоемкости при обслуживании, в каждой из державок выполнен параллельный линии реза сквозной паз под нож с выступами со стороны граней ножа, образующих его режущую кромку.

1139581

Изобретение относится к обработке металлов давлением, а именно к устройствам для разделения материалов, и может быть использовано для резки пруткового материала.

Известен штамп для резки материала, содержащий верхнюю и нижнюю плиты с установленными на них ножами и средства крепления ножей на плитах (1).

Недостатком данного штампа является большая трудоемкость при переналадке ножей.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является штамп для резки пруткового материала, содержащий неподвижный нижний и подвижный верхний призматические ножи, закрепленные рядом винтов в соответствующих державках (2) .

Недостатком известного штампа является повышенная трудоемкость при переналадке ножей, связанная с креплением ножей винтами.

Цель изобретения — снижение трудоемкости при обслуживании штампа для резки пруткового материала.

Указанная цель достигается тем, что в штампе для резки пруткового материала, содержащем неподвижный нижний и подвижный верхний призматические ножи, размещенные соответственно в нижней и верхней державках, в каждой из державок выполнен параллельный линии реза сквозной паз под нож с выступами со стороны граней ножа, образующих его режущую кромку.

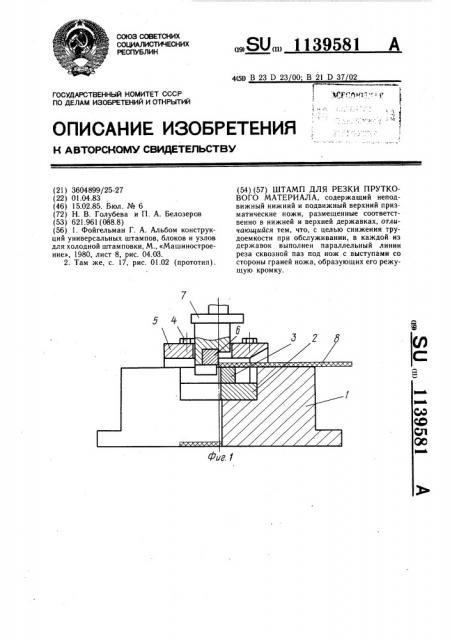

На фиг. 1 изображен штамп для резки пруткового материала; на фиг. 2 — то же, вид сверху; на фиг. 3 — державка верхнего ножа.

Штамп состоит из плиты 1, в которой запрессована вставка 2. Для фиксации нижнего призматического ножа 3 к плите 1 болтами 4 прикреплена державка 5, имеющая снизу паз, соответствующий контуру ножа.

Верхний призматический нож 6 свободно вставлен в паз державки 7. Державка 7 прикреплена к ползуну пресса и выполнена с выступами а и б, удерживающими верхний призматический нож 6 от вьшадания.

Штамп работает следующим образом.

При верхнем положении ножа 6 пруток

8 подается до упора (не показан) через паз в державке 5. Нижняя часть державки 7, в которой находится верхний призматический нож 6, при верхнем положении ползуна не выходит из направляющего отверстия державки 5 нижнего призматического ножа 3, поэтому верхний нож не может перемещаться в горизонтальном направлении и выпадать из державки 7. С рабочей стороны верх20 ний нож ограничивается от смещения в горизонтальном направлении выступом а, а от выпадания вниз — выступом б.

При опускании ползуна вниз происходит отделение заготовки от прутка и она через паз в плите падает в тару.

Для смены режущих граней ножа или его полной замены ползун пресса поднимается в верхнее положение, а державка 7 с ножом 6 выходит из направляющего от30 верстия державки 5 и нож 6 свободно вынимается. После чего удаляют нижний нож из державки 5.

Использование изобретения по сравнению с базовым объектом (прототип) позволяет снизить трудоемкость при обслуживании штампа для резки пруткового материала.
