Реферат



МНОГОСОПЛОВОЙ ЭЖЕКТОР по авт.св. № 979720, отличаю.щ и и с я тем, что, с целью повышения эффективности смешения, он снабжен автономным центральным соплом и расположенными соосно последнему камерой смешения и диффузором с раэ/мещенным в них винтовьм завихрителем, имеющим направление закрутки, про- . тивоположное направлению смещения вх.одного сечения каждой камеры смешения относительно выходного сечения , диффузора. 00 со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСЙУБЛИН

4(51) Р 04 F 5 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТИРЫТИЙ (61) 979720 (21) 3545645/25-06 (22) 28.01.83 (46) 15.02.85. Бюл. Р 6 (72) А.N.Àáäóësàäå, P.À.Àáäóësaäå, Ф.А.Абдулзаде и О.Н.Мацкив (71) Ивано-Франковский институт нефти и .газа (53) 621. 694. 2 (088. 8) (56) 1. Авторское свидетельство СССР

Ф 979720, кл. Р 04 F 5/02, 1981.

„.SU„„ (54) (57) МНОГОСОПЛОВОЙ ЭЖЕКТОР по авт.св. Ф 979720, о т л и .ч а ю -. шийся тем, что, с целью повышения эффективности смешения, он снабжен автономным центральным соплом и расположенными соосно последнему камерой смешения и диффузором с размещенным в них винтовым завихрителем, имеющим направление закрутки, противоположное направлению смещения входного сечения каждой камеры смешения относительно выходного сечения . диффуэора.

Составитель А.Воронецкий

Редактор M.Íåäoëóæåíêo Техред Л.Коцюбняк Корректор Е.Сирохман

Заказ 245/27 Тираж 586 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открьггий

1 t3035, Москва, -35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

1 1139

Изобретение относится к технике.

По основному авт.св. Н 979720 известен многосопловой эжектор, содержащий KopG ñ с установленными В нем активными соплями, соосно каждому из которых расположена .камера смешения и диффузор, причем камеры смешения и диффузоры расположены под острым углом к оси корпуса по ходу потока, а входное, сечение каж- 1п дой камеры смешения смещено относительно выходного сечения диффузора в окружном направлении 1).

Однако в этом зжекторе недостаточно высока эффективность смешения, поскольку отсутствует возможность введения активных добавок, которые, например, могут снижать вязкость полученной смеси и повышать ее ста.бильность. 20

Целью изобретения является повышение эффективности смешения.

Указанная цель достигается тем, что многосопловой эжектор, содержащий корпус с установленными в нея 25 активными соплами, соосно каждому из которых расположена камера смешения и диффузор, причем камеры смешения и диффузоры расположены под острым углом к оси корпуса по ходу потока, а входное сечение каждой камеры смешения смещено относительно выходного сечения диффузора в окружном направлении, снабжен автономным центральным соплом и рас- ° положенной соосно последнему камерой

35 смешения и диффузором с размещенным в них винтовым завихрителем, имеющим направление закрутки, противоположное направлению смещения входного

40 сечения каждой камеры смешения относительно выходного сечения диффузора.

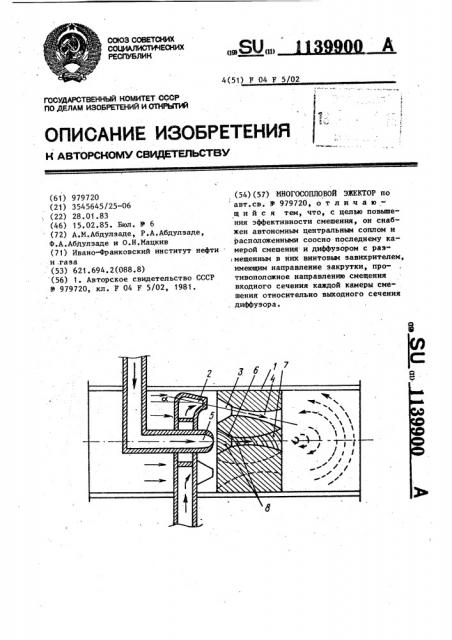

На чертеже схематически представлен многосопловый эжектор, продольный разрез.
