Изобретение относится к криогенной технике, а именно к адсорбционным криогенным рефрижераторам непрерывного действия для получения температур ниже 1К, и может быть использовано в физике элементарных частиц.
Известен адсорбционный криогенный рефрижератор непрерывного действия, содержащий сосуд с криогенной жидкостью, в котором размещены ванна с хладагентом и теплообменник, заключенные в вакуумную рубашку, и по меньшей мере два поочередно включаемых в работу адсорбционных насоса. При этом ванна с, хладагентом соединена с адсорбционными насосами одним трубопроводом, а переключение насосов с режима работы на режим регенерации и обратно осуществляется клапанами с механическими затворами (1).
Недостатками такого рефрижератора являются малая холодопроизводительность и сложность конструкции, что обусловлено перекачиванием газа через клапаны, выполненные с механическими затворами.
Цель изобретения — увеличение холодопроизводительности и упрощение конструкции.
Поставленная цель достигается тем, что в адсорбционном криогенном рефрижераторе. непрерывного действия, содержащем сосуд с криогенной жидкостью, в котором размещены ванна с хладагентом и теплообменник, заключенные в вакуумную рубашку, и по крайней мере два поочередно включаемых в работу адсорбционных насоса, ванна выполнена из секций, сообщающихся между собой по жидкому хладагенту и соединенных трубопроводами с насосами.

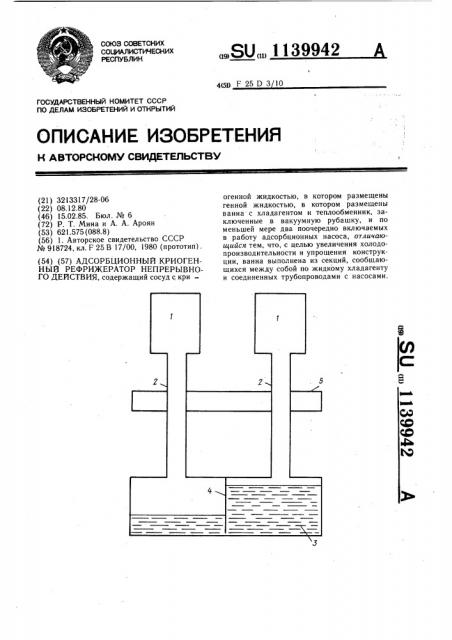

На чертеже приведена схема предложенного рефрижератора.
Адсорбционный криогенный рефрижератор содержит по меньшей мере два адсорбционных насоса 1, которые через трубы 2 откачки соединены с соответствующими секциями ванны 3 для хладагента, разделенными перегородками 4, не доходящими до дна ванны. Трубы 2 откачки соединены теплообменником 5. Ванна 3 и теплообменник
5 окружены вакуумной рубашкой (не показана) и вместе со всеми другими элементами рефрижератора размещены в сосуде с криогенной жидкостью (не показан).
1О
Рефрижератор работает следующим образом.
Когда правый насос 1 работает, откачивая пары хладагента из правой секции ванны 3, а левый насос 1 регенерируется, давление в правой трубе 2 нйже, чем в левой, и соответствует температуре в ванне 3. Разность давлений в трубах 2 уравновешивается столбом жидкого гелия-три в секции ванны 3, соединенной с работающим насо20 сом 1.
Регенерируемый насос 1 отдает гелийтри, который, проходя по трубе 2, охлаждается и за счет криогенной жидкости (гелия-четыре), заполняющей сосуд, далее охлаждается и конденсируется за счет теплообмена в теплообменнике 5 потоком откачиваемых из правой секции ванны 3 паров гелия-три. Сконденсировавшийся гелий-три стекает в левую секцию ванны 3.
По мере необходимости правый насос 1 переводят в режим регенерации, а левый— в режим работы.
Выполнение ванны 3 для хладагента из секций, сообщающихся между собой по жидкому хладагенту и соединенных трубами 2 с насосами 1, позволяет повысить холодо35 производительность и упростить конструкцию рефрижератора за счет исключения перекачивания газа через клапаны с механическими затворами.
