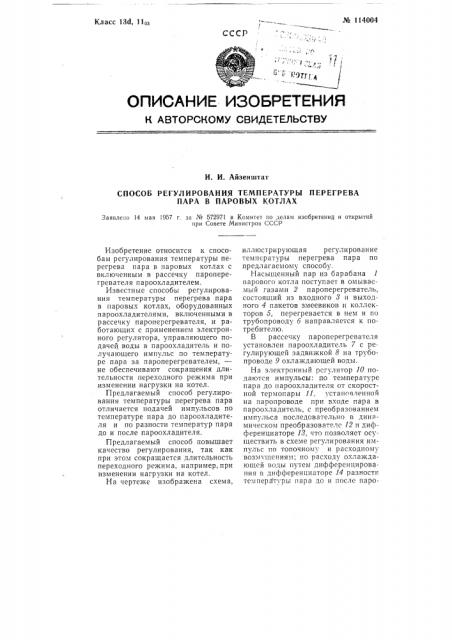

.% 114004

Класс 13d 11оа

СССР.г зи И1= ИЗОБ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. И. Айзенштат

СПОСОБ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ПЕРЕГРЕВА

ПАРА В ПАРОВЫХ КОТЛАХ

Заявлено 14 мая 1957 г. за _#_o 572971 в Комитет по делам изобретений и открытий при Совете Министров СССР

Изобретение относится к способам регулирования температуры перегрева пара в паровых котлах с включенным в рассечку пароперегревателя пароохладителем.

Известные способы регулирования температуры перегрева пара в паровых котлах, оборудованных пароохладителями, включенными в рассечку пароперегревателя, и работающих с применением электронного регулятора, управляющего подачей воды в пароохладитель и получающего импульс по температуре пара за пароперегревателем,— не обеспечивают сокращения длительности переходного режима при изменении нагрузки на котел.

Предлагаемый способ регулирования температуры перегрева пара отличается подачей импульсов по температуре пара до пароохладителя и по разности температур пара до и после пароохладителя.

Предлагаемый способ повышает качество регулирования, так как при этом сокращается длительность переходного режима, например, при изменении нагрузки на котел.

На чертеже изображена схема, иллюстрирующая регулирование температуры перегрева пара по предлагаемому способу.

Насыщенный пар из барабана 1 парового котла поступает в омываемый газами 2 пароперегреватель, состоящий из входного 8 и выходного 4 пакетов змеевиков и коллекторов 5, перегревается в нем и по трубопроводу 6 направляется к потребителю.

В рассечку пароперегревателя установлен пароохладитель 7 с регулирующей задвижкой 8 на трубопроводе 9 охлаждающей воды.

На электронный рсгулятор 10 подаются импульсы: по температуре пара до пароохладителя от скоростной термопары 11, установленной на паропроводе при входе пара в пароохладитель, с преобразованием импульса последовательно в динамическом преобразователе 12 и дифференциаторе 18, что позволяет осуществить в схеме регулирования импульс по топочному и расходному возм чцениям; по расходу охлаждающей воды путем дифференцирования в дифференциаторе 14 разности температуры пара до и после паро№ 114004

Предмет изобретения

Способ регулирования температуры перегрева пара в паровых котлах, оборудованных пароохладитеКомитет по делам изобретений и открытий при Совете Министров СССР

Отв. редактор Л. Г. Голандский

Подп; к печ. 20 VIII-58 r.

Гнраж i100 Ilc: а 25 коп

Информационно-издательский отдел

Обьем 0,17 п. л. Зак 2495

Типография Комитета по д о делам изобретении открытий при Совете .Министров СССР

Москва, I.етоовка, 14 охладителя, замеряемой термопарами 15 и зависящей только от изменений в расходе воды, но не зависящей от топочных возмущений; по температуре пара, за пароперегревателем, замеряемой термопарой 1á, 1 передаваемой нйтосредственно электронному рег ля гору 10, воздействующему на сервомотор 17, управляющий задвижкой 8 на трубопроводе 9 охлаждающей воды. лями, включенными в рассечку пароперегревателя, с применением электронного регулятора, управляющего подачей воды в пароохладитель и получающего импульс по температуре пара за пароперегревателем, отличающийся тем, что, с целью повышения качества регулирования путем сокращения длительности переходных режимов (например, при изменении нагрузки на котел), в регулятор подают также импульсы по температуре пара до пароохладителя и импульсы по разности температур пара до и после пароохладителя.
