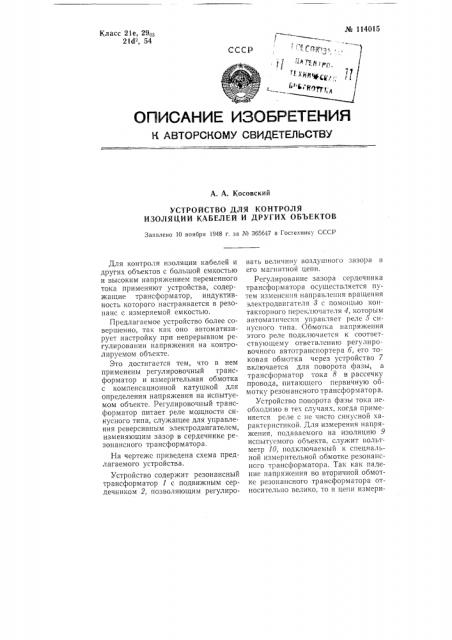

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. А. Косовский

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ

ИЗОЛЯЦИИ КАБЕЛЕЙ И ДРУГИХ ОБЪЕКТОВ

Заявлено 10 ноября 1948 r. за № 3656- 17 в Гостехнину СССР

Для контроля изоляции кабелей и других объектов с большой емкостью и высоким напряжением переменного тока применяют устройства, содержащие трансформатор, индуктивность которого настраивается в резонанс с измеряемой емкостью.

Предлагаемое устройство более совершенно, так как оно автоматизирует настройку при непрерывном регулировании напряжения на контролируемом объекте.

Это достигается тем, что в нем применены регулировочный трансформатор и измерительная обмотка с компенсационной катушкой для определения напряжения на испытуемом объекте. Регулировочный трансформатор питает реле мощности синусного типа, служащее для управления реверсивным электродвигателем, изменяющим зазор в сердечнике резонансного трансформатора.

На чертеже приведена схема предлагаемого устройства.

Устройство содержит резонансный трансформатор 1 с подвижным сердечником 2, позволяющим регулировать величину воздушного зазора в его магнитной цепи.

Регулирование зазора сердечника трансформатора осуществляется путем изменения направления вращения электродвигателя 8 с помощью контакторного переключателя 4, которым автоматически управляет реле 5 синусного типа. Обмотка напряжения этого реле подключается к соответствующему ответвлению регулировочного автотранспортера 6, его токовая обмотка через устройство 7 включается для поворота фазы, а трансформатор тока 8 в рассечку провода, питающего первичную обмотку резонансного трансформатора.

Устройство поворота фазы тока необходимо в тех случаях, когда применяется реле с не чисто синусной характеристикой. Для измерения напряжения, подаваемого на изоляцию 9 испытуемого объекта, служит вольтметр 10, подключаемый к специальной измерительной обмотке резонансного трансформатора. Так как падение напряжения во вторичной обмотке резонансного трансформатора относительно велико. то в цепи измери№ 114015
