Устройство для дистанционной отдачи изнутри спасательной шлюпки ее фиксаторов

Устройство для дистанционной отдачи изнутри спасательной шлюпки ее фиксаторов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДОЯ ДИСТАНЦИОННОЙ ОТДАЧИ ИЗНУТРИ СПАСАТЕЛЬНОЙ ШЛЮПКИ ЕЕ ФИКСАТОРОВ, содержащее трособлочную систему с рздсояткой привода, связанную своими концами с установленными на корпусе шлюпки носовым и кормовым фиксаторами, отличающееся тем, что, с целью повышения надежности использования, каждый фиксатор выполнен в. виде закрепленной на корпусе шлюпки, втулки с накидной муфтой и установленным внутри нее с возможностью осевого перемещения запорным подпружиненным штырем, а трособлочная система своими концами связана с коренными концами запорных подпружиненных штырей, при этом внутри каждой втулки, со стороны ее крепления к корпусу шлюпки, выполнена коническая выточка, на ходовом конце соответствующего запорного подпружиненного штыря выполнен конус, а в средней его части - конический кольцевой уплотнительный выступ, имеющий возможность сопряжения с конической выточкой упомянутой втулки. (/)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК (19) (11) А (511 4 В 63 В 23/28

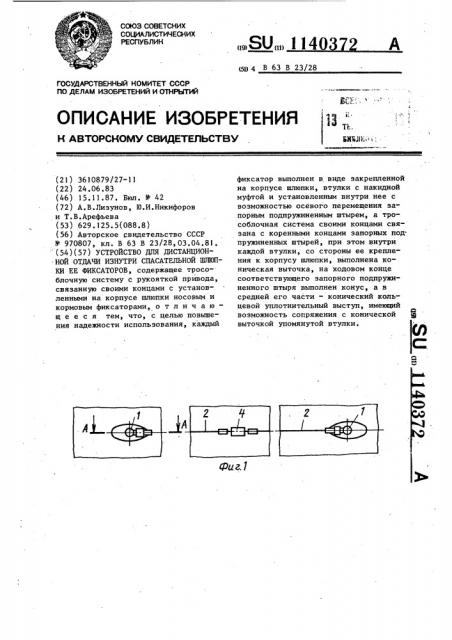

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

3И3,11К . ч,, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3610879/27-1) (22) 24.06.83 (46) 15.11.87. Бюл. Я 42 (72) А.В.Лизунов, Ю.И.Никифоров и Т.В.Арефьева (53) 629.125.5(088.8) (56) Авторское свидетельство СССР

У 970807, кл. В 63 В 23/28, 03.04.81, (54)(57) УСТРОЙСТВО ДЛЯ ДИСТАНЦИОН.НОЙ ОТДАЧИ ИЗНУТРИ СПАСАТЕЛЬНОЙ ШЛЮПКИ ЕЕ ФИКСАТОРОВ, содержащее трособлочную систему с рукояткой привода, связанную своими концами с установленными на корпусе шлюпки носовым и кормовым фиксаторами, о т л и ч а ю— щ е е с я тем, что, с целью повышения надежности использования, каждый фиксатор выполнен в виде закрепленной на корпусе шлюпки, втулки с накидной муфтой и установленным внутри нее с возможностью осевого перемещения запорным подпружиненным штырем, а трособлочная система своими концами связана с коренными концами запорных под. пружиненных штырей, при этом внутри каждой втулки, со стороны ее крепления к корпусу шлюпки, выполнена коническая выточка, на ходовом конце соответствующего запорного подпружиненного штыря выполнен конус, а в средней его части — конический кольцевой уплотнительный выступ, имеющий

Ф возможность сопряжения с конической щ выточкой упомянутой втулки.

1140372

Изобретение относится к судостроению, в частности, к устройствам для дистанционной отдачи изнутри спасательной шлюпки ее фиксаторов.

Известно устройство для дистанционной отдачи изнутри спасательной шлюпки ее фиксаторов, содержащее трособлочную систему с рукояткой привода, связанную своими концами с уста- 10 новленными на корпусе шлюпками носовым и кормовым фиксаторами.

Однако такое устройство обладает малой надежностью при использовании.

Цель изобретения — повышение на- 15 дежности использования устройства для дистанционной отдачи изнутри спасательной шлюпки ее фиксаторов, Поставленная цель достигается тем, .что в устройстве для дистанционной 20 отдачи изнутри спасательной шлюпки. ее фиксаторов, содержащем трособлочную систему с рукояткой привода, связанную своими концами с установленными на корпусе шлюпки носовым и кормо- 25 вым фиксаторами, каждый из упомянутых фиксаторов выполнен в виде закрепленной на корпусе шлюпки втулки с накидной муфтой и установленным внутри нее с возможностью осевого пе- 30 ремещения запорным подпружиненным штырем, а трособлочная система своими концами связана с коренными концами запорных подпружиненных штырей, IIpH этом Внутри каждои BTулкир со 3б стороны ее крепления к корпусу шлюпки, выполнена коническая выточка, на ходовом конце соответствующего запорного подпружиненного штыря выполнен конус, а в средней его части — коничес- 40 кий кольцевой уплотнительный выступ, имеющий возможность сопряжения с конической выточкой упомянутой втулки.

На фиг.l схематически изображен общий вид устройства изнутри шлюпки; 4 на фиг.2 — разрез А-А на фиг.l.

Устройство для крепления дистанционной отдачи изнутри спасательной шлюпки ее фиксаторов, например, для случая отдачи спусковых полозьев, 50 содержит два фиксатора 1, связанных трособлочной. системой 2, содержащей регулятор длины троса 3 и рукоятку 4.

Каждый фиксатор выполнен в виде втулки 5 с накидной подвижной муфтой 6, внутри которой установлен запорный штырь 7, с надетой на него пружиной 8, конусом 9 на конце и уплотнительным коническим выступом 10 в средней части, при этом втулка 5 и гнездо !l для стопорного штока 12 верхнего конца полоза шлюпки выполнены в одном блоке. Шток 12 имеет скос 13 и отверстие 14.

Устройство работает следующим образом. При установке каждого полоза

его шток 12 вводится в гнездо 11 и через скос 13, взаимодействуя с конусом 9 запорного штыря 7, перемещает его внутрь шлюпки, сжимая пружину 8. При совпадении отверстия 14 штока 12 с конусом 9 штырь 7 под действием пружины 8 возвращается в исходное положение и запирает шток 12. а выступом 10 уплотняет втулку 5.

Отдача спусковых полозьев осуществляется одним человеком перемещением на себя рукоятки 4, при этом штыри 7, связанные трособлочной системой 2 с рукояткой 4, перемещаются во втулках 5 и выходят из отверст тий 14 штоков 12, одновременно освобождая штоки обоих полозьев .

Давление на уплотнительный выступ 10 и сила возврата запорного шты. ры 7 в исходное положение регулируют. ся изменением жесткости пружины 8 с помощью муфты 6.

Использование изобретения даст положительный эффект, выраженный в повышении надежности отдачи спусковых полозьев изнутри шлюпки, а именно, обеспечит защиту людей, находящихся внутри шлюпки, от воздействия внешней среды.

Применение изобретения обеспечит выполнение на спасательных шлюпках, проектируемых и строящихся в СССР, требования Международной Конвенции по охране человеческой жизни на море

"СОЛАС;74" в части защиты людей, находящихся внутри шлюпки, от воздействия внешней среды и обеспечения водонепроницаемости шлюпки при nepeBoрачивании и самовосстановлении.

1140372

А-А

101 б Я
