№ 114103

Класс 42е, 17

42е 31ют

СССР

r "5 -1; Этг1л

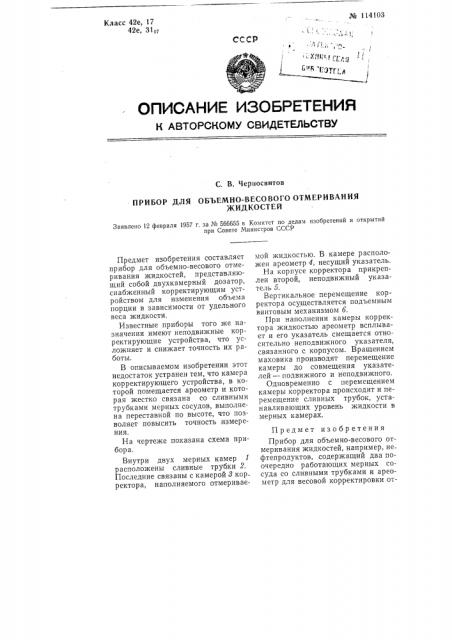

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АатарокоМУ СвИДКТЕЛЬСТВУ

С. В. Черносвитов

ПРИБОР ДЛЯ ОБЪЕМНО-ВЕСОВОГО ОТМЕРИВАНИЯ

)КИД КОСТЕЙ

Заявлено 12 февраля 1957 г, за № 566655 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения составляет прибор для объемно-весового отмеривания жидкостей, представляющий собой двухкамерный дозатор, снабженный корректирующим устройством для изменения объема порции в зависимости от удельного веса жидкости.

Известные приборы того же назначения имеют неподвижные корректирующие устройства, что усложняет и снижает точность их работы.

В описываемом изобретении этот недостаток устранен тем, что камера корректирующего устройства, в которой помещается ареометр и которая жестко связана со сливными трубками мерных сосудов, выполнена переставной по высоте, что позволяет повысить точность измерения.

На чертеже показана схема прибораа.

Внутри двух мерных камер 1 расположены сливные трубки 2.

Последние связаны с камерой 3 корректора, наполняемого отмериваемой жидкостью. В камере расположен ареометр 4, несущий указатель, На корпусе корректора прикреплен второй, неподвижный указатель 5.

Вертикальное перемещение корректора осуществляется подъемным винтовым механизмом б.

При наполнении камеры корректора жидкостью ареометр всплывает и его указатель смещается относительно неподвижного указателя, связанного с корпусом. Вращением маховика производят перемещение камеры до совмещения указателей — подвижного и неподвижного.

Одновременно с перемещением камеры корректора происходит и перемещение сливных трубок, устанавливающих уровень жидкости в мерных камерах.

Предмет изобретения

Прибор для объемно-весового отмеривания жидкостей, например, нефтепродуктов, содержащий два поочередно работающих мерных сосуда со сливными трубками и ареометр для весовой корректировки от№ 114103 меряемых по объему порций жидкости, отл и чаю щийся тем, что, с целью повышения точности отмеривания порций жидкости, камера, в которой помещен ареометр, жестко связана со сливными трубками мерных сосудов и выполнена переставной по высоте для того, чтобы, совмещая индекс ареометра с индексом на корпусе прибора путем перестановки камеры по высоте, регулировать положение сливных трубок в мерных сосудах в зависимости от положения ареометра в жидкости.
