Фритта для эмалевого покрытия

Фритта для эмалевого покрытия

Иллюстрации

Показать все

Реферат



ФРИТТА ДЛЯ ЭМАЛЕВОГО ПОКРЫТИЯ , включающая SiOj, , , TiOj , AljOj, MgO, NajO, K,, отличающаяся тем, что, с целью повышения белизны и снижения токсичности, она содержит указанные компоненты в следующих количествах, мас.%: SiO 39,5-42,5 18-20 1,5-2,5 TiO, 14-17 AljOj 3-5 1,5-2,5 MgO NajO 13-15 У 2-3 KjO

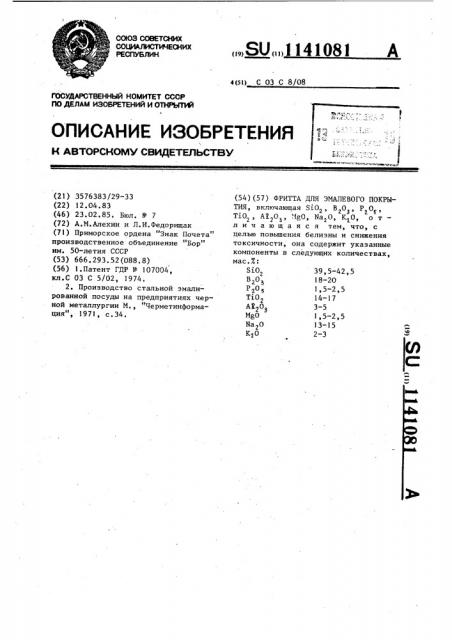

„„ЯО „„1141081

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

4(51) С 03 С 8/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGKOMV СВИДЕТЕЛЬСТВУ

ЮЮ ХВ ° ИЪ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3576383/29-33 (22) 12.04.83 (46) 23.02.85. Бюл, № 7 (72) А.M.Àëåõèí и Л.И.Федорищак (71) Приморское ордена "Знак Почета" производственное объединение "Бор" им. 50-летия СССР (53) 666.293,52(088 ° 8) (56) 1.Патент ГДР ¹ 107004, кл.С 03 С 5/02, 1974.

2. Производство стальной эмалированной посуды на предприятиях черной металлургии М., "Черметинформация", 1971, с.34. (54)(57) ФРИТТА ДЛЯ ЭМАЛЕВОГО ПОКРЫТИЯ, включающая Si02 В203 Р10, л и ч а ю щ а я с я тем, что, с целью повышения белизны и снижения токсичности, она содержит указанные компоненты в следующих количествах, мас.Ж:

S>0 39,5-42,5

В20 18-20

Р20 5 1,5-2,5

Т10, 14-17

А>20

2 3

3-5

Mg0 1,5-2,5

Na2О 13-15

К20 2-3

1141081

42,5

41,0

Я О

20,0

2,5

19,0

2,0

18,0

1,5

В,О, 2

14 О, 17,0

Т102

15,5

- Al 0>

3,0

4,0

5,0

1,5

2,5

2,0

MgO

14,0!

3,0

15,0

Na>0

3,0

2,5

2,0

Изобретение относится к составам белых покровных эмалей для покрытия металлических изделий.

Известен состав эмали, содержащий, мас.%: $ 0 30-41; Р>0 3-5; 5

Al О 3-5;. В О> 15-20; K 0 3-8;

На О 5-10; Т О !1-)3 f1 3.

Недостатками этого состава являются недостаточная кнслотостойкость и повышенное содержание Р О, оказы5 вающее вредное влияние на окружающую среду.

Наиболее близким к предлагаемому является состав фритты для эмалевого покрытия, содержащий, мас.%: . !5 Si02 38-40,31; À120 1,53-3;

Na>0 8,88-14,10; В О 18,99-19,40;

1 Р О 37 2 40

Mg0 0,72-1,50; Ха А1Г 4,50-8,48;

0-3, !4 !.23.

Недостатками известного состава являются содержание токсичного соединения фтора и невысокая белизна.

Целью изобретения является повышение белизны и снижение токсичности.25

Поставленная цель достигается тем, что фритта для эмалевого покрытия, включающая »0, В20, Р О, Al 0

Mg0, Na О, К20, содержит указанные компонейты в следующих количествах, Ç1! мас.%: Si0 39,5-42,5; В О 18-20;

Р20 1,5-2,5; Ti0g 14-171 А1 03 3-51

«1g0 1,5-2,5; Na 0 13-15; К20 2-3

В табл.! представлено соотношение компонентов предлагаемых составов .фритт.

В качестве шихтовых материалов используют песок кварцевый, селитру натриевую, двуокись титана, буру, соду, глинозем,,триполифосфат натрия, поташ, магнезит.

Планку шихты производят во вращающихся печах периодического действия.

Загрузку шихты в печи производят в количестве 2100 кг. Готовность эмалей определяют пробой на нить и лепешку.

Нить была гладкой, блестящей, без узелков. Лепешка гладкая, блестящая без включений в изломе. Размол шликеров осуществляют по следующей раскладке, мас.%

Фритта 100

Глина 5

Нитрид натрия 0,2

Вода . 45-50

Готовый шликер пропускают через

) сито 8! отв./см2. Тонину помола определяют по методу Лисенко. Крупность помола 10-13%.

Шликер проходит старение (выдержку в течение 8 †. 24 ч ), удельный вес

1,65-1,70 г/смЗ, консистенция

7-!О,/

Сушку иэделий производят в камер-.. ном сушиле при 120 С, Обжиг изделий производят в камерных электропечах при

840 С.

В табл,2 даны свойства известноI го и предлагаемых составов.

Использование предлагаемого состава позволяет улучшить условия труда и внешний вид изделий.

Таблица

1141081

Т а б л и ц а 2

Свойства

97

103 к 47-ному раствору уксусной кислоты кипячением в течение Зч 0,15

0,29

0,10

0,08

99,85 99,92

99,76 99,68 к воде

Кл А

Кл А

0,48

0,40

0,42

0 35

Время варки

Температура варки, С

1300

1280

1300

1320

Интервал обжига, С

Время обжига

85,20 - 85,99

84,80

Белизна, Ж

Термическая устойчивость, теплосмены ) Нет

Фтор

Нет

Нет,Составитель С.Белобокова

Редактор Г.Волкова Техред М. Кузьма Корректор C.Щекмар

Заказ 410/20 Тираж 457 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-3, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Ужгород, ул.Проектная, 4

Температурный коэффициент линейного расширения, 107 град

Химическая устойчивость (по потере веса), Е: к 107-ному раствору лимонной кислоты (методом пятна) к IOX-ному раствору кальцинированной соды

Выделение токсичных веществ

Зч 25мин Зч 10мин Зч 20мин 3 25мин

830-870 830-870 830-870 830-860

2минЗОс 2минЗОс 2мин40с
