Реферат



РАСШИРИТЕЛЬ ИНДУКЦИОННОГО АППАРАТА преимущественно трансформатора с указателем уровня охлаждакгщей жидкости, содержащим прозрачную трубку, заключенную в защитньй кожух , отличаю-щийся тем, что, с целью поньшения надежности расширителя устройства, указатель, уровня ЖИДКОСТИ снабжен непрозрачной трубкой, поплавком со связью, на конце которой закреплен указательный элемент, верхний конец прозрачной трубки соединен с непрозрачной трубкой, соединенной двумя патрубками с расширителем, поплавок расположен в непрозрачной трубке на уровне масла в расширителе, а указатель . уровня в расширителе расположен в прозрачной трубке, защитный кожух О) выполнен разъемным с глухими стенкатми .

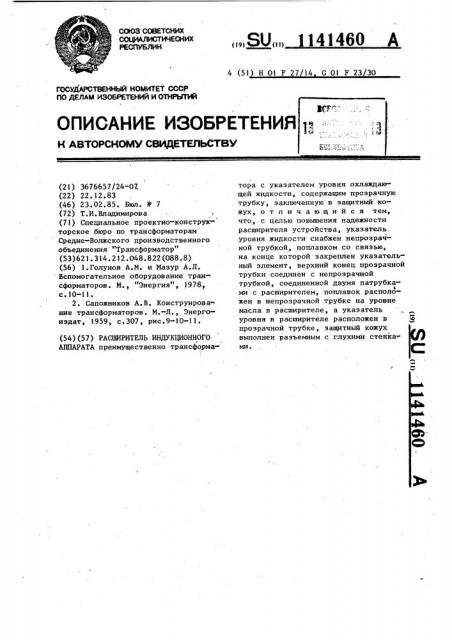

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

О ДЕ ОБРЕ О РЫТИЙ (21) 3676657/24-07. (22) 22.12.83 (46) 23.02.85. Бюл. М 7 (72) Т.И.Владимирова (71) Специальное проектно-конструк- торское бюро по трансформаторам

Средне-Волжского производственного объединения "Трансформатор" (53)621 ° 314.212.048.822(088.8) (56) 1.Голунов А.М. и Мазур А.Л. Вспомогательное оборудование трансформаторов. М., "Энергия", 1978, с.)0-11.

2. Сапожников А.В. Коиструирова ние трансформаторов. М.-.Л., Энергоиэдат, 1959, с.307, рис,9-10-11. (54) (57) РАСШИРИТЕЛЬ ИНДУКЦИОННОГО

АППАРАТА преимущественно трансформа„„SU„„141460 А

4 (51 HOI F 27 14 G01 F 23 30 тора с указателем уровня охлаждаю щей жидкости, содержащим прозрачную трубку, заключенную в защитный кожух, отличающийся тем, что, с целью повышения надежности расширителя устройства, указатель. уровня жидкости снабжен непрозрачной трубкой, поплавком со связью, на конце которой закреплен указательный элемент, верхний конец прозрачной трубки соединен с непрозрачной трубкой, соединенной двумя патрубкаФ ми с расширителем, поплавок расположен в непрозрачной трубке на уровне масла в расширителе, а указатель уровня в расширителе расположен в прозрачной трубке, защитный кожух выполнен разъемным с глухими стенка". мив

Ф 1141460 ,Изобретение относится к устройствам, предназначенным для измерения . уровня жидкости.

Известен маслоуказатель, состоящий из стеклянной трубки, соединенной с внутренней полостью расширителя $13,Недостаток данной конструкции в том, что масло в трубке не защищено от действия солнечной радиации !О и поэтому подвержено разложению, в результате чего в колебаниях уровня масло с низкими изоляционными свойствами попадает в трансформатор, кроме того, на поверхности трубки !5 остаются продукты разложения, что затрудняет наблюдение эа уровнем.

Известен расширитель с маслоуказателем, состоящий иэ стеклянной трубки, защищенной от повреждения 20 стальной оправой с прорезями и соединенной с внутренней полостью расширителя 2 ), Недостатком известкой конструкции является то, что в прорезях 25 на большой высоте плохо просматри.— вается уровень масла, поэтому эта конструкция применяется в небольших по мощности трансформаторах, кроме этого, масло не полностью защищается от солнечной радиации.

Цель изобретения — повышение надежности расширителя путем полной защиты масла в прозрачной трубке от солнечной радиации.

Поставленная цель достигается тем, что в расширителе индукционного аппарата, преимущественно, трансформатора с указателем уровня охлаждающей жидкости, содержащем

40 прозрачную трубку,заключенную в защитный кожух, указатель уровня жидкости снабжен непрозрачной трубкой, поплавком со связью, на конце которой закреплен указательный

45 элемент, верхний конец прозрачной трубки соединен с непрозрачной трубкой, соединенной двумя патрубками с расширителем, поплавок рас. положен в непрозрачной трубке на уровне масла в расширителе, а указатель уровня в расширителе.располо. жен в прозрачной трубке, защитный кожух выполнен разъемным с глухими стенками.

На чертеже изображен пример конкретного выполнения указателя уровня.

Предлагаемый расширитель содержит указатель уровня охлаждающей жидкости, состоящий иэ прозрачной трубки с герметично заглушенным нижним концом 2, расположенной в разъемном с глухими стенками кожухе

3, а верхним концом соединенной с непрозрачной трубкой 4, которая соединена в свою очередь с внутренней полостью расширителя 5 при помощи верхнего патрубка 6 и нижнего

7 с запорной арматурой 8. Внутри трубы 4 находится поплавок 9 со связью 10, на втором конце котброй закреплен указательный элемент 11, находящийся в районе. прозрачной трубки.

Указатель уровня работает следующим образом.

При открытом запорном устройстве

8 масло иэ расширителя 5 поступает в трубки 4 и поплавок 9 находится на поверхности масла в трубке 4, а указательный элемент 1! - на другом конце связи 10 показывает уровень жидкости в расширителе. Для снятия показаний необходимо открыть кожух 3, Смена прозрачной трубки 1 происходит при закрытом запорном устройстве 8.

Применение предлагаемой конструкции указателя уровня позволяет повысить надежность устройства при работе трансформатора в районах с повышенной солнечной радиацией и снизить себестоимость работ по обслуживанию трансформатора.
