Апертурная антенна

Апертурная антенна

Иллюстрации

Показать все

Реферат



АПЕРТУРНАЯ АНТЕННА, содержащая апертурный излучатель, в плоскости апертуры которого установлен фланец, снабженный канавками, выполненными по периметру со стороны апертуры, имеющими различную глубину и ширину, отличающаяся тем, что, с целью уменьшения уровня боковых и задних лепестков в широком диапазоне частот, канавки, выполненные во фланце по периметру со стороны апертуры, имеют глубину Лмии /4 и ширину 0,07 .Лмвн, кроме того, введены канавки, выполненные на противоположной стороне фланца по периметру, причем их глубина равна Лнакх, /4, а ширина 0,2Л«акс., где Лмяи - минимальная и Лмавс.- максимальная длины волны рабочего диапазона .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

6% Ol) 4{Я) Н 01 Я 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3544074/24-09 (22) 13.01.83 (46) 23.02.85. Бюл. № 7 (72) В. Т, Маринюк (53) 621.396.677 (088.8) (56) 1. Заявка ФРГ № 1303784, кл. Н 01 Q 13/02, 1972.

2. Патент Великобритании № 1219872, кл. Н 01 (1 13/02, 1971 (прототип). (54) (57) АПЕРТУРНАЯ АНТЕННА, содержащая апертурный излучатель, в плоскости апертуры которого установлен фланец, снабженный канавками, выполненными по периметру со стороны апертуры, имеющими различную глубину и ширину, отличающаяся тем, что, с целью уменьшения уровня боковых и задних лепестков в широком диапазоне частот, канавки, выполненные во фланце по периметру со стороны апертуры, имеют глубину Линн /4 и ширину 0,07 Зиии, кроме того, введены канавки, выполненные на противоположной стороне фланца по периметру, причем их глубина равна Л е /4, а ширина

0,2 Лиахс., где Ялик — минимальная и Ямакс.— максимальная длины волны рабочего диапазона.

1141481 фаз 2

Составитель Н. Орлова

Редактор Н. Яцола Техред И. Верес Корректор И. Эрдейи

Заказ 505/40 Тираж 638 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике, а именно к направленным антеннам СВЧ диапазона.

Известна апертурная антенна, выполненная в виде рупора с фланцем, снабженным двумя канавками с различной глубиной, выполненными со стороны апертуры (1).

Недостатком этой аг/ рту+ой антенны является высокий уровень з(адних лепестков. т

Наиболее близкой по технической сущности к изобретению являе гся апертурная антенна, содержащая апертурный излучатель, в плоскости апертуры которого установлен фланец, снабженный канавками, выполненными по периметру со стороны апертуры и имеющими различные глубину и ширину (2).

Недостатком известной апертурной антенны является относительно высокий уровень боковых и задних лепестков в рабочем диапазоне.

Цель изобретения — уменьшение уровня боковых и задних лепестков в широком диапазоне частот.

Поставленная цель достигается тем, что в апертурной антенне, содержащей апер- турный излучатель, в плоскости апертуры которого установлен фланец, снабженный канавками, выполненными по периметру со стороны апертуры и имеющими различную глубину и ширину, канавки, выполненные во фланце по периметру со стороны апертуры, имеют глубину лмин /4 и ширину 0,07Ликв, кроме того введены канавки, выполненные по периметру на противоположной стороне фланца, причем их глубина равнайишс/4, а ширина 0,2il где Яиви — минимальная, а макс-максимальная длины волны рабочего диапазона.

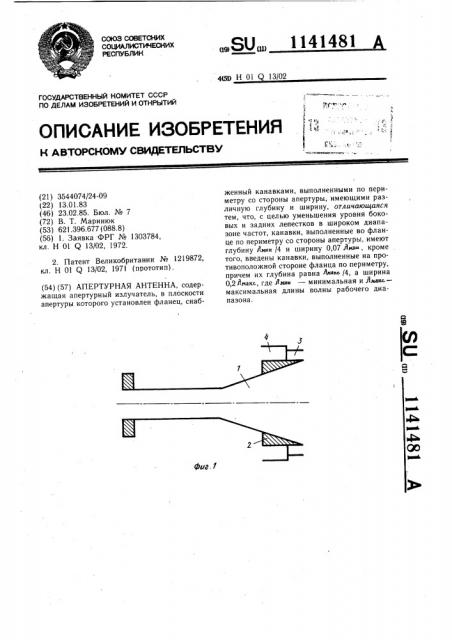

На фиг. 1 представлена структурная схема апертурно" ; на фиг. 2 — фланец, снабженный канавками, разрез.

Апертурная антенна содержит апертурный излучатель (в виде рупора или открытого конца волновода) 1, фланец 2, канавки 3, выполненные во фланце 2 со стороны апертуры, канавки 4, выполненные во фланце 2 по его периметру с противоположной

i0 стороны.

Апертурная антенна работает следующим образом.

При распространении электромагнитной вольы по апертурному излучателю 1 на его внутренней поверхности возбуждаются токи, затекание которых на внешнюю поверхность вызывает появление боковых и задних лепестков в диаграмме направленности (ДН) апертурной антенны. и

Благодаря наличию одной или нескольких канавок 3, выполненных со стороны апертуры и имеющих глубинуАнин /4, амплитуда возбуждаемых токов и соответственно уровень боковых лепестков в диапазоне вблизи дмнн резко уменьшаются. При изменении ра25 бочей частоты в сторону Ящке происходит подавление токов, огибающих край фланца

2 и возбуждающих одну или несколько канавок 4, выполненных на противоположной стороне фланца 2 и имеющих глубинуАьж/4.

Ширина канавок 3 и 4 выбирается так, что30 оы обеспечить оптимальное преобразование поверхностного импеданса в рабочей полосе частот.

Таким образом, в предлагаемой апертурной антенне обеспечивается ослабление уровня боковых и задних лепестков на 7-12 дБ в широком диапазоне частот при хорошем распределении поля в апертуре.
