Преобразователь напряжения

Преобразователь напряжения

Иллюстрации

Показать все

Реферат



ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ, содержащий подключенный к входным вьшодам вьтрямитель, соединенньй с ним через емкостный фильтр преобраЬ ft зователь постоянного напряжения и блок подавления помех, отличающийся тем, что, с целью улучшения массогабаритньр показателей путем уменьшения уровня помех, блок подавления помех выполнен на введенных полупроводниковом ключе, компараторе и двух диодах, причем аноды первого и второго диодов присоединены соответственно к первому и второму входным вьшодам, а катоды соединены между собой и подключены к одному их входов компаратора, другой вход которого соединен с положительным вьшодом емкостного фильтра и входным вьшодом преобразователя по (Л стоянного напряжения. Р ел 00 X. -о

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (! 1) 4(51) Н 02 M 3/335

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ

К АВ ГОРСНОМЪГ СВИДЕТЕЛЬСТВУ (21) 3649016/24-07 (22) 10.10.83 (46) 23.02.85. Бюл. М 7 (72) А.А.Антонов, F..À.Скворцов и В.А.Шимченко (53) 621.316. 722.1 (088.8) (56) 1.Мкртчян Ж.А. Электропитание злектронно-вычислительных машин. M., "Знергия", 1980, с. 167, рис. 3-30..

2.Титце У., Шенк К. Полупроводниковая схемотехника. И., "Мир", 1982, с. 274, рис. 16.35. (54) (57) ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ, содержащий подключенный к входным выводам выпрямитель, соединенный с ним через емкостный фильтр преобразователь постоянного напряжения и блок подавления помех, о т л и ч а— ю шийся тем, что, с целью улучшения массогабаритнцх показателей путем уменьшения уровня помех, блок подавления помех выполнен на введенных полупроводниковом ключе, компараторе и двух диодах, причем аноды первого и второго диодов присоединены соответственно к первому и второму входным выводам, а катоды соединены между собой и подключены к одному их входов компаратора, другой вход которого соединен с положительным выводом емкостного фильтра и входным. выводом преобразователя постоянного напряжения..1 11415

Изобретение относится к электротехнике и может быть использовано во вторичнык источниках питания.

Известны устройства электропита ния с преобразованием энергии на

Повышенных частотах, содержащие средства для подавления уровня помех f13.

Недостатком указанного устройства является высокий уровень помех в 10 проводах питания, что вызывает необходимость включения на входе устройства различных фильтров. Применение в устройствах электропитания с преобразованием энергии на повышенных частотах фильтров для подавления помех в проводах питания приводит к увеличению их объема и веса.

Наиболее близким к предлагаемому является преобразователь напряжения, 20 содержащий подключенный к входным выводам выпрямитель, соединенный с ним через емкостный фильтр преобразова-. тель постоянного напряжения и блок подавления помех (2 3.

Недостаток известного устройства заключается в частичном уменьшении уровня помех.

Цель изобретения — улучшение массогабаритных показателей путем умень-З0 шения уровня помех.

Поставленная цель достигается тем, что в преобразователе напряжения, содержащем подключенный к входным выводам выпрямитель, соединенный с ним через емкостный фильтр,преобразотель постоянного напряжения и блок подавления помех, последний выполнен на введенных полупроводниковом ключе, компараторе и двух диодах, причем аноды первого и второго диодов присоединены соответственно к первому и второму входным выводам, а катоды соединены между собой и подключены к одному из входов компаратора, другой вход которого соединен с положительным выводом емкостного фильтра и входным выводом преобразователя постоянного напряжения.

31 1

На один из входов компаратора 8 поступает-через диоды б и 7 напряжение сети, а на другой — напряжение с емкостного фильтра 2. Когда мгновенное напряжение, сети меньше напряжения на емкостном фильтре 2, компаратор 8 включает полупроводниковый ключ 3, а когда мгновенное напряжение сети равно или больше напряжения на емкостном фильтре 2, компаратор

8 выключает полупроводниковый ключ 3.

Выпрямленное напряжение сети с выпрямителя 1 заряжает конденсатор емкостного фильтра 2 только в течение времени, когда мгновенное напряжение сети больше напряжения на емкостном фильтре 2. В этот момент диоды выпрямителя 1 открыты, а преобразователь 4 постоянного напряжения выключен. Как только мгновенное напряжение сети становится меньше напряжения на емкостном сглаживающем фильтре 2, .полупроводниковый ключ 3 включает преобразователь 4 постоянного напряжения, который преобразует энергию, накопленную в емкостном фильтре 2, в выходное напряжение и ток и заряжает конденсатор фильтра 5. Ток в нагрузке в течение времени включенного состояния преобразователя 4 постоянного напряжения поддерживается конденсатором фильтра 5.

Устранение помех в проводах источника питания достигается тем, что диоды выпрямителя 1 при обратном напряжении на них, т.е. когда мгновен- ное напряжение сети меньше напряжения на емкостном фильтре 2, представляют собой большое сопротивление для токов высокой частоты. При этом помехи от преобразователя .4 постоянного напряжения не проникают в провода источника питания. Когда диоды выпрямителя 1 открыты и имеют малое сопротивление для токов высокой частоты, преобразователь 4 постоянного напряжения выключен, что равноценно отсутствию источника помех.

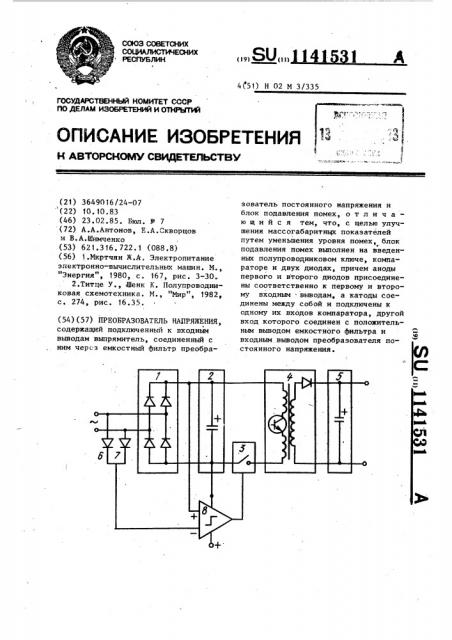

На чертеже представлена схема 50 преобразователя.

Преобразователь напряжения содержит выпрямитель 1, емкостный фильтр

2, полупроводниковый ключ 3, преобразователь 4 постоянного напряжения, 55 фильтр 5, диоды б и 7 и компаратор 8.

Устройство работает следующим образом.

Использование диодов в качестве коммутаторов токов высокой частоты хорошо известно. Промышленностью выпускаются специальные диоды с реп-переходами, обладающие малой проходной емкостью в. закрытом состоянии.

Введение полупроводникового ключа 3 не приводит к появлению помех в проводах питания устройства, так

41531

Составитель Н.Цишевская

Редактор В.Петраш Техред N.Íàäü Корректор И.Эрдейи

Тираж 646 Подписное

BHHHlTH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 509/42

Филиал ППП"Патент", г.ужгород, ул.Проектная,4 как включение и выключение его происходит при закрытых диодах мостового выпрямителя 1.

При практической реализации изобретения следует использовать диоды с минимальной емкостью обратно смещенного перехода. Кроме того, выключение преобразователя должно происходить в момент, когда диоды еще. закрыты, а роль полупроводникового

4 ключа 3 выполняют транзисторы преобразователя постоянного напряжения.

Таким образом, изобретение позволяет значительно уменьшить объем и особенно вес по сравнению с применением фильтров для подавления помех.

Кроме того, при идеальных диодах возможно достижение полного устранения помех, тогда как AHJlbTpbl только

t0 уменьшают их уровень.
