Усилитель с распределенным усилением

Усилитель с распределенным усилением

Иллюстрации

Показать все

Реферат



УСИЛИТЕЛЬ С РАСПРЕДЕЛЕННЫМ УСИЛЕНИЕМ, содержавши входную передаЮ14ую линию, выходную передающую линию , вход которой нагружен на балластный резистор, а выход - на сопротивление нагрузки, и активные элементы, включенные между соответствующими отводами входной и выходной передающих линий, отличающийся тем, . что, с целью уменьшения коэффициента шума в области низких частот, между выходом выходной передающей линии и ВЫХОДОМ входной передающей лийии включен резистор, величина сопротивления которого определяется из форму.лы R(k-s-1)W -W2/2, где К - коэффициент усиления усилителя с распределенным усилением по напряжению-, W, W, соответственно волновые сопротивления входной и выходной переданмцих (Л линий.

СОЮЗ СОВЕТСХИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИХ (19) (3. 1) 4(51) Н 0 Р 3/60

ОПИСАНИК ИЗОБРЕТКНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ ХОМИТЕТ. СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3549594/24-09 (22) 08.02.83 (46) 23.02.85. Бюл. В 7 (72) Б.Ф. Голев и В.Я. Гюнтер (71) Томский институт автоматизированных систем управления и радиоэлектроники (53) 621.375.9(088.8) (56) 1. Заявка Великобритании

У 2056211 А, кл. Н 03 F 3/60,опублик.

1981.

2. Кузьмин А.А. Маломощные усилители с распределенным усилением. М., "Советское радио", 1974, сс 10, рис. 1.4. (прототип) . (54)(57) УСИЛИТЕЛЬ С РАСПРЕДЕЛЕННО

УСИЛЕНИЕМ, содержащий входную передающую линию, выходную передающую линию, вход которой нагружен на балластный резистор, а выход — на сопротивление нагрузки, и активные элементы, включенные между соответствующими отводами входной и выходной передающих линий, отличающийся тем, что, с целью уменьшения коэффициента шума в области низких частот, между выходом выходной передающей линии и выходом входной передающей лийии включен резистор, величина сопротивления которого определяется из форму.— лы R=(k+1)M„-М /2, где К вЂ” коэффициент усиления усилителя с распределенным усилением по напряжению; W, M соответственно волновые сопротивле- 3 ния входной и выходной передающих линий.

Изобретение предназначено для использования в радиотехнических установках различного назначения, в.частности в устройствах передачи и обра-. ботки сигналов. 5

Известен усилитель с распределенным усилением, обладающий большим коэффициентом усиления в широкой полосе частот 513.

Однако этот усилитель с распреде- 10 ленным усилением имеет, повышенный коэффициент шума в области низких частот.

Наиболее близким к предлагаемому по технической сущности является уси- 15 литель с распределенным усилением, содержащий входную передающую линию, выходную передающую линию, вход которой нагружен на балластный резистор, а выход — на сопротивление нагрузки, и активные элементы, включенные между соответствующими отводами входной и выходной передающих линий f2).

Однако известный усилитель с распределенным усилением также имеет д5 повышенный коэффициент шума в области низких частот из-за влияния на шумовые характеристики этого усилителя балластного резонатора входной пере— дающей линии.

Цель изобретения — уменьшение коэффициента шума в области низких частот.

Эта цель достигается тем, что в усилитель с распределенным усилением, содержащий входную передающую линию, 35 выходную передающую линию, вход которой нагружен на балластный резистор, а выход — на сопротивление нагрузки, и активные элементы, включенные между соответствующими отводами входной и выходной передающих линий, между выходом выходной передающей линии и выходом входной передающей линии включен резистор, величина сопротивления которого определяется из формулы R=(k+1)È„- Ф2/2, где К вЂ” коэффициент усиления усйлителя с распределенным усилением по напряжению;

W, и М вЂ” соответственно волновое сопротивление входной и выходной передающих линий.

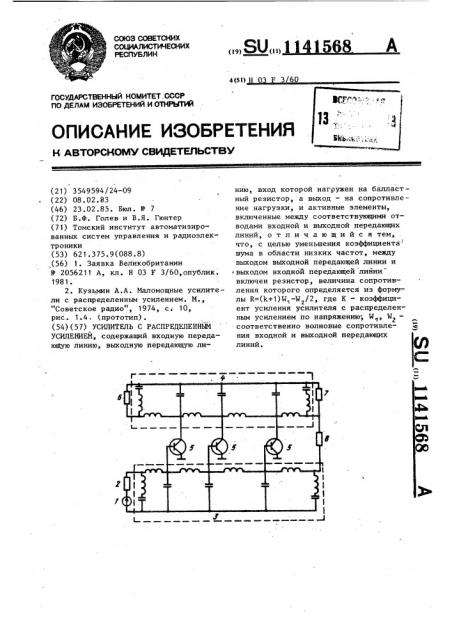

На чертеже представлена функциональная схема предлагаемого усилителя с распределенным усилением.

Усилитель с распределенным усилением содержит источник 1 сигнаЛа с

1141568 2 .внутренним сопротивлением 2, входную 3 и выходную 4 передающие линии, активные элементы 5, балластный резистор 6, сопротивление 7 нагрузки, резистор 8.

Усилитель с распределенным усилителем работает следующим образом.

Входной сигнал от источника 1 сигнала с внутренним сопротивлением

2, поступает в входную передающую линию 3. Через активные элементы 5 усиленный сигнал поступает в выходную передающую линию 4 и выделяется на сопротивлении нагрузки 7. На выход входной передающей линии 3 одновременно поступают два сигнала: один в результате распространения сигнала вдоль входной передающей линии 3 и второй с сопротивления нагрузки 7 через резистор 8. Чтобы в входной пере— дающей линии 3 сохранялся режим бегущей волны, оба сигнала должны быть противофазными и должны иметь одинаковую амплитуду. Противофазность сигналов достигается благодаря инверсии фазы активными элементами 5 и одинаковыми постоянными распространения входной 3 и выходной 4 передающих линий, а. равенство амплитуд— правильным выбором номинала резистора 8, который должен выбираться из соотношения й= (к+ 1Щ,- 9/212 где К вЂ” коэффициент усиления усилителя с распределенным усилением по напряжению; волновое сопротивление входной передающей линии;

® — волновое сопротивление выходной передающей линии.

Номинал резистора 8 оказывается больше величины балластного резистора 6, включенного на выходе входной передающей линии 3. В связи с этим на низкой частоте уменьшается шунтирующее действие резистора 8 на источник 1 сигнала и соответственно уменьшается коэффициент шума усилителя с распределенным усилением.

Таким образом, за счет включения резистора между выходом входной передающей линии и выходом выходной передающей линии коэффициент шума усилителя с распределенным усилением в области низких частот уменьшается на 1,5 дБ.
