Входное телеграфное устройство

Входное телеграфное устройство

Иллюстрации

Показать все

Реферат



ВХОДНОЕ ТЕЛЕГРАФНОЕ УСТРОЙСТВО , содержащее ограничительный резистор, вывод которого соединен с первым выводом порогового элемента положительной полярности сигнала и с первым выводом порогового элемента отрицательной полярности сигнала, и блок преобразования кода, при этом пороговый элемент положительной полярности сигнала содержит п-р-п -транзистор , база которого является первым выводом порогового элемента положительной полярности, вторым и третьим выводами которого являются соответственно коллектор и эмиттер п-р-п -транзистора, пороговый элемент отрицательной полярности сигнала содержит п-р-п-транзистор, эмиттер которого является первым вьгоодом порогового элемента отрицательной полярности сигнала, вторым и третьимвыводами которого являются соответственно колллектор и база п-р-п -транзистора , блок преобразования кода содержит элемент ИЛИ, объединенные входы которого являются входом блока пре образования кода, выходом которого является выход элемента ИЛИ, а третий вывод порогового элемента отрицательной полярности сигнала соединен с земляной шиной, о т л и ч а ющ е е с я тем-, что, с целью уменьшения искажений телеграфных сигналов, введен блок запоминания и формирования сигнала, вывод которого подключен к входу блока преобразования ко- . да и к второму выводу порогового элемента отрицательной полярности сигнала , третий вывод которого соединен с третьим выводом порогового элемента положительной полярности сигнала и с (Л первым входом блока преобразования кода,- второй вход которого соединен с вторым выводом порогового элемента положительной полярности сигнала, причем блок запоминания и формирования сигнала содержит р-п-р -транзистор , три резистора и конденсатор, первый вывод которого соединен через первьм резистор с базой р-п-р -транзистора , коллектор которого через ел второй резистор соединен с первым 00 . выводом третьего резистора, второй вывод которого подключен к второму выводу конденсатора и.является первым входом блока запоминания и формирования сигнала, вторым входом которого является первый вывод конденсатора , а выходом блока запоминания и формирования сигнала является первый вывод третьего резистора.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (!!) 4(з!) Н 04 L 25/04

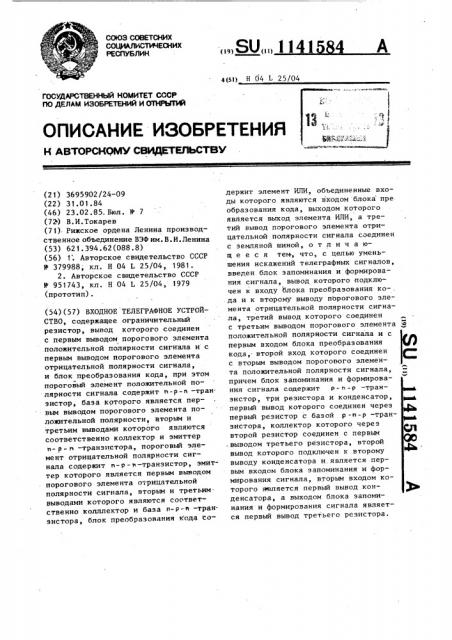

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3695902/24-09 (22) 31.01.84 (46) 23.02.85. Вюл. Ф 7 (72) В.И.Токарев (71) Рижское ордена Ленина производственное объединение ВЭФ им. В.И.Ленина (53) 621.394.62(088.8) (56) 1 . Авторское свидетельство СССР

У 379988, кл. Н 04 L 25/04, 1981.

2. Авторское свидетельство СССР

N 951743, кл. Н 04 L 25/04, 1979 (прототип). (54) (57) ВХОДНОЕ ТЕЛЕГРАФНОЕ УСТРОЙСТВО, содержащее ограничительный резистор, вывод которого соединен с первым выводом порогового элемента

f положительной полярности сигнала и с первым выводом порогового элемента отрицательной полярности сигнала, и блок преобразования кода, при этом пороговый элемент положительной полярности сигнала содержит и-р-и --тран. зистор, база которого является первым выводом порогового элемента положительной полярности, вторым и

1 третьим выводами которого являются соответственно коллектор и эмиттер и- р -и -транзистора, пороговый элемент отрицательной полярности сигнала содержит и-р - и -транзистор, эмиттер которого является первым выводом порогового элемента отрицательной полярности сигнала, вторым и третьим. выводами которого являются соответственно колллектор и база и-p-n -транзистора, блок преобразования кода содержит элемент ИЛИ, объединенные входы которого являются входом блока пре образования кода, выходом которого является выход элемента ИЛИ, а тре— тий вывод порогового элемента отрицательной полярности сигнала соединен с земляной шиной, о т л и ч а ющ е е с я тем, что, с целью уменьшения искажений телеграфных сигналов, введен блок запоминания и формирования сигнала, вывод которого .подключен к входу блока преобразования ко-. да и к второму выводу порогового элемента отрицательной полярности сигнала, третий вывод которого соединен с третьим выводом порогового элемента положительной полярности сигнала и с первым входом блока преобразования кода, второй вход которого соединен с вторым выводом порогового элемента положительной полярности сигнала, причем блок запоминания и формирования сигнала содержит р-и -р -транзистор, три резистора и конденсатор, первый вывод которого соединен через первый резистор с базой р -и -р -транзистора, коллектор которого через второй резистор соединен с первым выводом третьего резистора, второй вывод которого подключен к второму выводу конденсатора и является первым входом блока запоминания и формирования сигнала, вторым входом которого является первый вывод конденсатора, а выходом блока запоминания и формирования сигнала является первый вывод третьего резистора.

1141584 1

Изобретение относится к технике

1 связи и может быть использовано в оконечной телеграфной аппаратуре.

Известно входное телеграфное устройство, содержащее гальванические развязанные входную цепь, состоящую из двух октронов, и выходную цепь, состоящую из триггера11 ).

Недостатком этого устройства являются большие краевые искажения 10 телеграфных сигналов.

Наиболее близким техническим решением к изобретению, .является входное . телеграфное устройство, содержащее ограничительный резистор, вывод ко- 15 торого соединен с первым выводом порогового элемента положительной полярности сигнала и с первым выводом порогового элемента отрицательной полярности сигнала, и блок преобразо-2О вания кода, при этом пороговый элемент положительной полярности сигнала содержит n - -p- n -транзистор, база которого является первым выводом порогового элемента положительной 25 полярности, вторым и третьим выводами которого являются соответственно коллектор и эмиттер n — - р - n -транзистора, пороговый элемент отрицательной полярности сигнала содержит п- р -n -транзистор, эмиттер которого является первым выводом порогового элемента отрицательной полярности сигнала, вторым и третьим выводами которого являются соответственно коллектор и база и- р - -транзистора

3 блок преобразования кода содержит элемент ИЛИ, объединенные входы которого являются входом блока преобразования кода, выходом которого являет- 4р ся выход элемента ИЛИ, а третий вывод порогового элемента отрицательной полярности сигнала соединен с земля, ной шиной(2).

Однако в известном устройстве воз-45 никают большие искажения телеграф.ных сигналов.

Цель изобретения — уменьшение искажений телеграфных сигналов.

Поставленная цель достигается тем, что в входное телеграфное устройство, содержащее ограничительный резистор, вывод которого соединен с первым выводом порогового элемента положительной полярности сигнала и с первым выводом порогового элемента отрицательной полярности сигнала, и блок преобразования кода, при этом пороговый элемент. положительной полярности сигнала содержит -р-п

-транзистор, база которого является, первым выводом порогового элемента положительной полярности, вторым

И третьим выводами которого являются соответственно коллектор и эмиттер и†Р-> -транзистора, пороговый элемент отрицательной полярности сигнала содержит .п-Р -n -транзистор, эмиттер которого является первым выводом порогового элемента отрицательной полярности сигнала, вторым и третьим выводами которого являются соответственно коллектор и база и-р-и -транзистора, блок преобразо", вания кода содержит элемент ИЛИ, объединенные входы которого являются входом блока преобразования кода, выходом которого является выход элемента ИЛИ, а третий вывод порогового элемента отрицательной полярности сигнала соединен с земляной шиной, введен блок. запоминания и формирования сигнала, вывод которого подключен к входу блока преобразования кода и к второму выводу порогового элемента отрицательной полярности сигнала, третий вывод которого соединен с третьим выводом порогового элемента положительной полярности сигнала и с первым входом блока преобразования кода, второй вход которого соединен с вторым выводом порогового элемента положительной полярности сигнала, причем блок запоминания и формирования сигнала содержит р-n-p -транзистор, три резистора и конденсатор, первый вывод которого соединен через первый резистор с базой р-и --р -транзистора, коллектор которого через второй резистор соединен с первым выводом третьего резистора, второй вывод которого подключен к второму выводу конденсатора и является первым входом блока запоминания и формирования сигнала, вторым входом которого является первый вывод конденсатора, а выходом блока запоминания и формирования сигнала является первый вывод третьего резистора.

На чертеже изображена структурная электрическая схема предложенного устройства.

Устроиство содержит ограничительный резистор 1, пороговый элемент 2 положительной полярности, порого3 11415 вый элемент 3 отрицательной полярности, блок 4 запоминания и форьжрования сигнала, блок 5 преобразования кода. Пороговый элемент 2 положительной полярности сигнала со- держит n --p- n -транзистор 6. Пороговый элемент 3 отрицательной полярности сигнала содержит и-р-и -транзистор 7. Блок 5 преобразования кода содержит элемент ИПИ 8. Блок 4 запо- 1О минания и формирования сигнала содержит p-n-p -транзистор 9, первый, второй и третий резисторы 10-12 конденсатор 13.

Устройство работает следующим образом.

При поступлении телеграфной посыпки положительной полярности на вход устройства и-р-и --транзистор 6 открывается,. потенциал на его коллек- 2О торе падает, в результате чего открывается p-n- p -транзистор 9, создавая сигнал логической единицы на входе элемента ИЗ% 8, при этом на выходе данного устройства формиру- д ется сигнал логической единицы

n-p - n -транзистор 7 закрыт. Конденсатор 13 разряжен через открытый

n- p --n --транзистор 6. При измене84 Я нии полярности телеграфного сигнала с положительной на отрицательную и-р -n -транзистор 6 начинает закрываться, а р- n - р -транзистор 9 остается открытым за счет заряда конденсатора 13 базовым током через резистор 10. Когда же уровень напряжения телеграфной отрицательной,посыпки достигнет порога отпирания и - р -п -транзистора 7, последний откроется, потенциал на его коллекторе упадет, создавая уровень логического нуля на входе элемента ИЛИ 8, в результате чего на выходе устройства формируется сигнал логического нуля. В случае обрыва или короткого замыкания входящей линии и- р - n -транзисторы 6 и 7 и транзистор 9 оказываются закрытыми и на выходе устройства формируется сигнал логического нуля.

Предлагаемое устройство позволяет увеличить чувствительность в два раза за счет исключения одного транзистора в пороговом элементе положительной полярности телеграфного сигнала и уменьшить краевые искажения за счет введения блока заломинания и формирования сигнала. !

Ту аж 659 Подписное г. Ужгород, ул.Проектная,4
