Класс 42с, 42

Ко 114198

СССР

QghiUI//фr <щц«

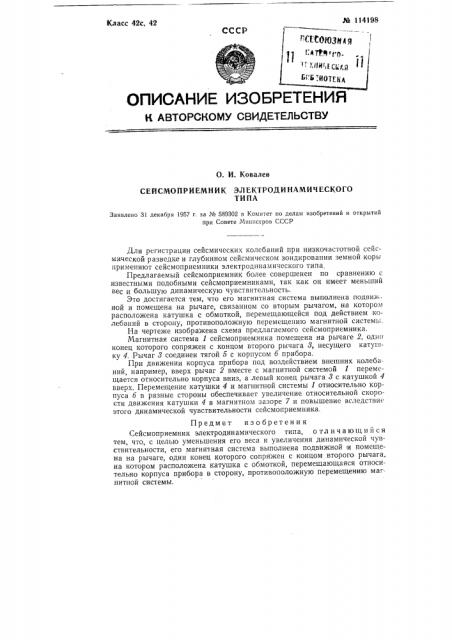

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О. И. Ковалев

СЕЙСМОПРИЕМНИК ЭЛЕКТРОДИНАМИЧЕСКОГО

ТИПА

Заявлено 31 декабря 1957 г. за № 589302 в Комитет ио делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Сейсмоприемник электродинамического типа, о тл и ч а ю шийся тем, что, с целью уменьшения его веса и увеличения динамической чувствительности, его магнитная система выполнена подвижной и помещена на рычаге, один конец которого сопряжен с концом второго рычага, на котором расположена катушка с обмоткой, перемещающаяся относительно корпуса прибора в сторону, противоположную перемещению магнитной системы.

Для регистрации сейсмических колебаний при низкочастотной сейсмической разведке и глубинном сейсмическом зондировании земной корь! применяют сейсмоприемники электродинамического типа

Предлагаемый сейсмоприемник более совершенен по сравнению с известными подобными сейсмоприемниками, так как он имеет меньший вес и большую динамическую чувствительность.

Это достигается тем, что его магнитная система выполнена подвижной и помещена на рычаге, связанном со вторым рычагом, на котором расположена катушка с обмоткой, перемещающейся под действием колебаний в сторону, противоположную перемещению магнитной системы.

На чертеже изображена схема предлагаемого сейсмоприемника.

Магнитная система 1 сейсмоприемника помещена на рычаге 2, один конец которого сопряжен с концом второго рычага 8, несущего катушку 4. Рычаг 8 соединен тягой 5 с корпусом 6 прибора.

При движении корпуса прибора под воздействием внешних колебаний, например, вверх рычаг 2 вместе с магнитной системой 1 перемещается относительно корпуса вниз, а левый конец рычага 3 с катушкой 4 вверх. Перемещение катушки 4 и магнитной системы 1 относительно корпуса б в разные стороны обеспечивает увеличение относительной скорости движения катушки 4 в магнитном зазоре 7 и повышение вследствие этого динамической чувствительности сейсмоприемника.

М !14198

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. Г. Голандский

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Информационно-издательский отдел, Объем 0,17 и. л. Заказ 4983

Подп. к печ. 18.1Х-58 г.

Тираж 1825 Цена 25 коп.
