Реферат



1. РАЗБРАСЫВАТЕЛЬ УДОБРЕНИЙ , включающий кузов с подающим транспортером , шарнирно подвещенные над транспортером перегор(дки и разбрасывающийг рабочий орган, отличающийся тем, что, с целью увеличения надежности работы разбрасывателя за счет снижения нагрузок на -транспортер и его привод, а также увеличения равномерности подачи удобрений к раз брасывающему рабочему органу, перегородки выполнены решетчатыми, горизонтальные элементы каждой из которых закреплены на разной высоте. 2. Разбрасыватель по п. 1, отличающийся тем, что горизонтальные элементы перегородок выполнены в виде режущих пластин, расположенных под углом к направлению движения транспортера. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(59 А 01 С 15 00

Я „r,+: и ,\

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3567531/30-15 (22) 24.03.83 (46) 28.02.85. Бюл. № 8 (72) В. П. Краснов и Е. М. Березкин (71) Головное специализированное проектно-конструкторское технологическое бюро по комплексу машин для внесения органических удобрений (53) 631.331.5 (088.8) (56) 1. Авторское свидетельство СССР № 204758, кл. А 01 С 65/00, 1967.

2. Авторское свидетельство СССР № 453152, кл. А 01 С 15/00, 1975.

3. Авторское свидетельство СССР № 613222,. кл. А 01 С 15/00, 197$ (прототип).,.SU 1142028 (54) (57) 1. РАЗБРАСЬ1ВАТЕЛЬ УДОБРЕНИЙ, включающий кузов с подающим транспортером, шарнирно подвешенные над транспортером перегородки и разбрасывающий рабочий орган, отличающийся тем, что, с целью увеличения надежности работы разбрасывателя за счет снижения нагрузок на .транспортер и его привод, а также увеличения равномерности подачи удобрений к раз брасывающему рабочему органу, перегородки выполнены решетчатыми, горизонтальные элементы каждой из которых закреплены на разной высоте.

2. Разбрасыватель по п. 1, отличающийся тем, что горизонтальные элементы перегородок выполнены в виде режущих пластин, расположенных под углом к направлению движения транспортера. Ю!

142028

Изобретение относится к сельскохозяйственному машиностроению, в частности к разбрасывателям удобрений.

Известен разбрасыватель удобрений, включающий кузов, установленный на раме с ходовыми колесами, снабженный наклони ыми щитами и разбрасывающие рабочие органы (!).

Недостаток р азбр асы вателя — нера вномерная подача удобрений к разбрасывающим орг" íàì, которая возникает из-за более быстрого опорожнения отсеков кузова, расположенных ближе к разбрасывающим рабочим органам. Кроме того, попадание и заклинивание крупных включений между наклонными перегородками и днищем кузова вызывает резкое увеличение нагрузки на привод транспортера.

Известен разбрасыватель удобрений, включающий кузов с подающим транспортером и установленными над ним перемычками, прикрепленными к боковым бортам кузова гибкими элементами (2).

Однако зона действия перемычек раси ростра няется лишь на слой удобрений, находящийся под перемычкой, что не позволяет обеспечить равномерную подачу удобрений к разбрасывающему органу.

Известен разбрасыватель сыпучих материалов, включающий кузов с подающим тра нс портер ом, ш арн ирно подвешен ные над тра нс портером перегородки и разб расы ва ющий рабочий орган (3).

Недостатком разбрасывателя является то, что сплошные перегородки вызывают сопротивление движению массы удобрений и увеличивак т нагрузки на транспортер и его привод, а также не обеспечивается равномерность подачи удобрений к разбрасывающим рабочим органам.

Цель изобретения — увеличение надежности работы разбрасывателя за счет снижения нагрузок на транспортер и его привод, а также увеличение равномерности подачи удобрений к разбрасывающему рабочему органу.

Поставленная цель достигается тем, что в разбрасывателе удобрений, включающем кузов с подающим транспортером, шарнирно подвешенные над транспортером перегородки и разбрасывающий рабочий орган, перегородки выполнены решетчатыми, горизонтальные элементы каждой из которых закреплены на разной высоте.

Кроме того, горизонтальные элементы перегородок выполнены в виде режущих пластин, расположенных под углом к направлению движения транспортера.

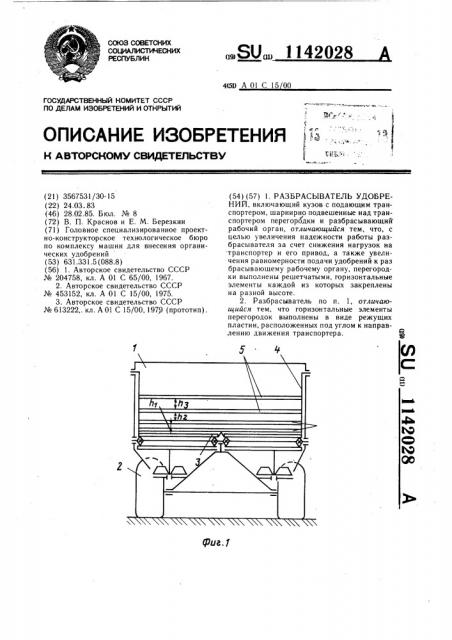

На фиг. 1 показан разбрасыватель удобрений, вид сзади; на фиг. 2 — то же, вид сбоку; на фиг. 3 — горизонтальные элементы решетчатых перегородок.

Разбрасыватель удобрений включает кузов 1 на ходовых колесах 2. В кузове 1 установлены подающие транспортеры 3, над которыми шарнирно подвешены решетчатые перегородки 4 с горизонтальными элементами 5.

Горизонтальные элементы 5 расположены на разной высоте с переменным шагом, уве10 личивающимся вверх. При этом нижние горизонтальные элементы 5 решетки 4 способствуют расслоению массы удобрений по высоте, а верхние препятствуют движению верхних слоев удобрений к заднему борту

6 с дозирующей заслонкой 7 и разбрасывающему рабочему органу 8.

В ыпол нен ие горизонтальных элементов

5 решетки 4 в виде режущих пластин, расположенных под углом к направлению движен ия удобрений, позволяет значительно сн изить сопротивление массы удобрений расслое нию и, следовательно, снизить нагрузки на элементы 5 решетки 4 и на транспортер 3.

Разбрасыватель работает следующим образом.

Разбрасыватель подъезжает к месту внесения удобрений, затем включаются подающие транспортеры 3, которые перемещают удобрения, находящиеся в кузове 1, к заднемуу борту 6 с дозирующей заслонкой 7 и к разбрасывающему рабочему органу 8.

Перемещающиеся в кузове разбрасывателя удобрения режущими пластйнами горизонтальных элементов 5 расслаиваются по высоте на уровне горизонтальных элементов

5 решетки 4. При этом скорость перемещения нижнего слоя удобрения, находящегося в зоне поперечных планок подающего транспортера 3 больше, чем вышележащих слоев, тормозящихся горизонтальными элементами 5 решетчатой перегородки 4, следовательно, нижний слой удобрений, нахо40 дящийся в зоне поперечных планоктранспортера 3, быстрее подается к щели дозирующей заслонки 7 и разбрасывающему рабочему органу 8, а верхние приторможенные слои удобрений под действием собственного веса по мере опорожнения кузова 1 посте4 пенно перемещаются вниз, в зону движения поперечных планок транспортера 3. Таким образом, удобрения равномерно, без создания у заднего борта 6 «горки» подаютс к щели дозирующей заслонки 7 и разбрасывающему рабочему органу 8, тем самым значительно уменьшается нагрузка на транспортеры 3 и увеличивается равномерность подачи удобрений к разбрасывающему рабочему органу 8.
