Сборно-разборный стеллаж
Иллюстрации
Показать всеРеферат
1. СБОРНО-РАЗБОРНЫЙ СТЕЛЛАЖ, состоящий из перфорированных стоек с опорами, связанных между собой продольными связями, и поперечных полок , соединенных со стойками посредством опорных узлов, включающих монтажные пластины, и фиксирующих элементов, отличающийся тем, что, с целью повьппения удобства в пользовании с сохранением жесткости стеллажа,опорньй узел содержит муфту, установленную на стойке с охватом ее по периметру и с возможностью перемещения вдоль нее, причем фиксирующие злементы установлены с возможностью размещения в отверстиях стойки и соединения муфты со стойкой и монтажной пластиной, при 5том монтажная пластина расположена в муфте, а продольные связи соединены с соответствующими муфтами. 2. Стеллаж по п. 1, о т л и чающийся тем, что для сборки стеллажа любой длины муфты имеют по две проушины для взаимодействия (Л с продольными связями.

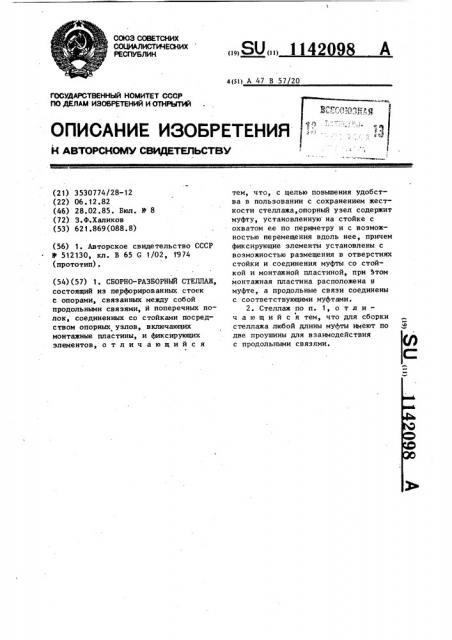

СООЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) ((1) 4(51) А 47 В 57/20
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3530774/28-12 (22) 06.12.82 (46) 28.02.85. Бюл. В 8 (72) 3.Ф.Халиков (53) 621.869(088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И OTHPbfTWI (56) 1. Авторское свидетельство СССР
Ф 512130, кл. В 65 G 1/02, 1974 (прототип). (54)(57) 1. СБОРНО-РАЗБОРНЬЙ СТЕЛЛАЖ, состоящий из перфорированных стоек с опорами, связанных между собой продольными связями, и поперечных полок, соединенных со стойками посредством опорных узлов, включающих монтажные пластины, и фиксирующих элементов, отличающийся тем, что, с целью повышения удобства в пользовании с сохранением жесткости стеллажа, опорный узел содержит муфту, установленную на стойке с охватом ее по периметру и с возможностью перемещения вдоль нее, причем фиксирующие элементы установлены с возможностью размещения в отверстиях стойки и соединения муфты со стойкой и монтажной пластиной, при этом монтажная пластина расположена н муфте, а продольные связи соединены с соответствующими муфтами.
2. Стеллаж по п. 1, о т л ич а ю шийся тем, что для сборки стеллажа любой длины муфты имеют по две проушины для взаимодействия с продольными связями.
Ф 1 1 420
Изобретение относится к оборудованию для складов, в частности к
I сборно-разборным стеллажам.
Известен сборно-разборный стеллаж, состоящий из перфорированных стоек с опорами, связанных между собой продольными связями, и поперечйых полок, соединенных со стойками посредством опорных узлов, включающих монтажные пластины, и фикси- 10 рующих элементов (1).
Недостатком конструкции является неудобство в пользовании.
Цель изобретения — повышение удобства в пользовании с сохранением 15 жесткости стеллажа.
Указанная цель достигается тем, что сборно-разборный стеллаж, состоящий из перфорированных стоек с опорами, связанных между собой про-20 дальными связями,и поперечных полок, соединенных со стойками посредством опорных узлов, включающих монтажные пластины, и фиксирующих элементов, .рпорный узел содержит муфту, уста- 25 ловленную на стойке с охватом ее пр периметру и с возможностью перемещения вдоль нее, причем фиксирующие элементы установлены с возможностью ,размещения в отверстиях стойки и сое-50 динения муфты со стойкой и монтаж,ной пластиной, при этом монтажная
1шастина расположена в муфте, а продольные связи соединены с соответствующими муфтами.
Для сборки стеллажа любой длины муфты имеют по две проушины для взаимодействия с продольными связями.
На фиг. 1 представлен стеллаж, общий вид; на фиг. 2 — часть стой- 40 ки, продольный разрез, на фиг. 3 часть стойки с полками, поперечный разрез, на фиг. 4 — часть стойки в зоне муфты с проушиной, на фиг. 5— зона стеллажа с опорным узлом, на фиг. 6 — фиксирующий элемент, на фиг. 7 — замок с втулкой.
Сборно-разборный стеллаж состоит из перфорированных стоек 1 с опорами 2. Стойки связаны между собой про-50 дальными связями 3. Поперечные полки4 соединены со стойками 1 посредст98 2 вом опорных узлов 5, включающих монтажные пластины 6.Каждый опорный узел
5 содержит муфту 7, установленную на стойке 1 с охватом ее по периметру и с возможностью перемещения вдоль стойки. Фиксирующие элементы 8, включающие крепящие 9 н контрящие 10 . гайки, установлены с возможностью размещения в отверстиях стойки 1 и соединения муфты 7 со стойкой 1 и монтажной пластиной 6, причем монтажная пластина 6 расположена в муфте 7, а продольные связи 3 соединены с соответствующими муфтами 7.
Для сборки стеллажа любой длины муфты 7 имеют по две проушины 11 для взаимодействия с продольными связями 3.
Сборка стеллажа осуществляется следующим образом.
На полу помещения устанавливают и закрепляют опары 2 с платами 12, на них посредством опорных узлов 5 устанавливают полки 4. Узлы 5 вклю- . чают монтажные пластины 6 и муфты
7, наживляют закрепляющие винты 13, а в проушины 11 муфт 7 устанавливают продольные связи 3, закрепив их замками 14 с втулкой 15 и гайками9 и 10.
Затем в муфты 7 устанавливают стойки 1, наживив винты 16 и попеременно закручивая винты 13 и 16, скрепляют стойки стеллажа добиваясь прижатия стоек 1 к монтажным пластинам 6 °
Полки 4 устанавливают в зависимости от габаритов укладываемой продукции.
Детали стеллажа могут быть изготовлены как из металла, так и из пластмассы в зависимости от назначе- Р ния детали.
Элементы стеллажа позволяют собрать стеллаж любой высоты и ширины в зависимости от размеров и формы помещения, наличие проушин позволяет крепить стеллаж к стене, наличие опор 2 и плат 12 - крепить стеллаж к потолку, использование гнутых продольных связей — устанавливать стел. лаж в помещениях круглой формы, устанавливая полки в форме сектора.
1142098
1!42098
1142098
Фиг. 7
