СТАНОК ДЛЯ ОБРАБОТКИ КОНЦОВ ДЕРЕВЯННЫХ ВАГОННЫХ СТОЕК, включающий станину, установленную на ней коробообразную направляющую, внутри которой смонтирована подвижная каретки с ножевым механизмом резания и жестко закреплена опорная пята для обрабатываемого конца заготовки, механизм центрирования и фиксации заготовок и привод , отличающийся тем, что, с целью повышения производительности станка за счет сокращения времени на установку заготовки , он снабжен втулкой с подвижно установленной на ней и подпружиненной конусной воронкой, причем втулка охватывает опорную пяту и жестко закреплена на каретке.

ЯЦ, 1142280

СОНИ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g В 27 В 29/02; В 27 С 5/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ зо

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3656179/29-15 (22) 26:10.83 (46) 28.02.85. Бюл. № 8 (72) В. А. Зуев, Г. М. Герасимов

Н. Д. Лялин и Л. Н. Мешорер (71) Свердловское научно-производственное лесозаготовительное объединение (53) 621.914.3 (088.8) (56) 1. Авторское свидетельство СССР № 701798, кл. В 27 С 5/00, 1978.

2. Авторское свидетельство СССР № 1074718, кл. В 27 С 5/06, 1982 (прототип) . (54) (57) СТАНОК ДЛЯ ОБРАБОТКИ

КОНЦОВ ДЕРЕВЯННЫХ ВАГОННЫХ

СТОЕК, включающий станину. установленную на ней коробообразную направляющую, внутри которой смонтирована подвижная каретка с ножевым механизмом резания и жестко закреплена опорная пята для обрабатываемого конца заготовки, механизм центрирования и фиксации заготовок и привод, отличающийся тем, что, с целью повышения производительности станка за счет сокрашения времени на установку заготовки, он снабжен втулкой с подвижно установленной на ней и подпружиненной конусной воронкой, причем втулка охватывает опорную пяту и жестко закреплена на каретке

1142280

Изобретение относится к деревообрабатывающей промышленности и может быть использовано для изготовления вагонных стоек.

Погрузка на железнодорожные платформы круглого леса или пиломатериалов требует большого количества вагониых стоек, для изготовления которых применяются круглопильные станки с ручной подачей или с механическим надвиганием пил, фрезерные станки и станки с ножевым механизмом резания, имеющие различные по конструкции механизмы центрирования и фиксации заготовок.

Известен станок для обработки концов деревянных вагонных стоек, включающий станину, механизм центрирования и фиксации заготовок, механизм резания с режущими инструментами, взаимодействующими с копиром, и привод (1).

Недостатками такого станка являются низкая производительность, сложность конструкции, низкая точность центрирования заготовок разных диаметров.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому устройству является станок. для обработки концов деревянных вагонных стоек, включающий станину, установленную на ней коробообразную направляющую, внутри которой смонтирована подвижная каретка с ножевым механизмом резания и жестко закреплена опорная пята для обрабатываемого конца заготовки, механизм центрирования и фиксации заготовок и привод (2).

В этом станке обеспечивается повышение точности центрирования заготовок разных диаметров, однако если закладываемая заготовка имеет хотя бы незначительную кривизну в зоне ее обработки (вероятность таких случаев весьма высока), то время на ее установку значительно увеличивается, так как требуется дополнительно поворачивать заготовку, чтобы отцентрировать ее по пространственной оси. Экспериментально установлено, что в результате действия фактора кривизны, не обеспечивается нужное качество обработки конца заготовки, а иногда получается брак, что объясняется разнотолщинностью снимаемого слоя древесины с конца заготовки с разных ее сторон.

Изложенные недостатки приводят к снижению производительности работы станка.

Цель изобретения — повышение производительности станка за счет сокращения .времени на установку заготовки:

Поставленная цель достигается тем, что станок, содержащий станину, установленную на ней коробообразную направляющую, внутри которой смонтирована подвижная каретка с ножевым механизмом резания и жестко закреплена опорная пята для обра lO

5О

55 батываемого конца заготовки, механизм центрирования и фиксации заготовок и привод, снабжен втулкой с подвижно установленной на ней и подпружиненной конусной воронкой, причем втулка охватывает опорную пяту и жестко закреплена на каретке.

3а счет автоматического центрирования заготовки в зоне обработки при ее установке и в начальный момент обработки при зарезании ножей, значительно сокращается время на установку заготовки, уменьшается разнотолщинность снимаемого слоя древесины, повышается качество готового изделия и производительность работы станка.

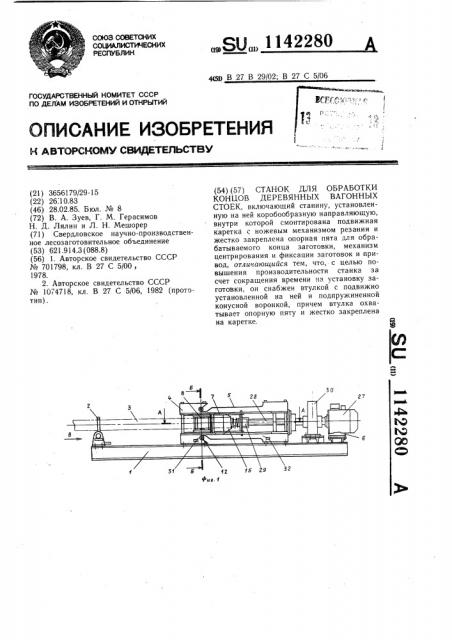

На фиг. 1 изображен предлагаемый станок для обработки концов деревянных вагонных стоек, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А — А на фиг. 1; на фиг. 4 — разрез Б — Б на фиг. 1; на фиг. 5 — вид по стрелке В на фиг. 1; на фиг. 6 — двуплечие рычаги с ножом и роликами, вид сбоку; на фиг. 7 — то же, вид сверху.

Станок для- обработки концов деревянных вагонных стоек содержит станину 1, на которой установлены механизм 2 центрирования и фиксации заготовок 3, коробообразная направляющая 4 с копирами 5 на ее наружных поверхностях и привод 6.

Внутри направляющей 4 смонтирована подвижная каретка 7 механизма резания 8, который имеет установленные шарнирно на каретке 7 во взаимно перпендикулярных плоскостях посредством осей 9 двуплечие рычаги 10 с ножами 11 на одних концах рычагов и копирными роликами 12 — на других.

На каретке 7 жестко закреплена втулка 13, охватывающая в исходном положении жестко закрепленную внутри направляющей опорную пяту 14 для фиксации обрабатываемого конца заготовки.

На втулке 13 подвижно установлена конусная воронка 15, которая подпружинена относительно каретки пружиной 16.

Механизм 2 центрирования и фиксации заготовки 3 представляет установленные на направляющей 17 станины 1 V-образные губки 18, которые шарнирно соединены посредством тяг 19 с поворотным рычагом 20 коромысла 21.

Коромысло 21 выполнено за одно целое с рычагом 20 и имеет подпружиненную собачку 22, соединенную тягой 23 с ручкой 24 на свободном конце рычага 20.

Направляющая 17 установлена на станине 1 поперек ее продольной оси при помощи кронштейнов 25.

На кронштейне 25 жестко закреплен зубчатый сектор 26, образующий с взаимодействующей с ним собачкой 22 храповой механизм запирания рычага 20.

1142280

Привод 6 содержит электродвигатель 27, винт 28, гайку 29 и .электромеханический тормоз 30.

На направляющей 4 для ограничения хода каретки 7 установлены концевые выключатели 31 и 32, электрически связанные с цепью управления приводом 6.

Станок работает следующим образом.

Деревянную заготовку 3 укладывают между V-образными губками 18 в механизм 2 центрирования и фиксации (V-об1О разные губки разведены) и проталкивают заготовку вовнутрь направляющей 4, размещая подлежащий обработке конец в воронке 15, Затем, преодолевая усилие пружины 16, перемещают заготовку 3 вместе с воронкой 15, дальше до упора ее в опорную пяту 14. При этом происходит автоматическое центрирование конца заготовки 3 по пространственной оси в зоне ее обработки.

Рычагом 20 поворачивают коромысло 21, которое через тяги 19 синхронно сводит губки 18 до полного зажатия (фиксации) з а готов ки 3.

При этом V-образная форма губок 18 и их синхронное перемещение по направляющей 17 в совокупности с конусной воронкой, центрирующей конец заготовки в зоне ее обработки, обеспечивают точное выставление заготовки 3 по пространственной оси независимо от ее допускаемого диапазона диаметра заготовок и их кривизны в зоне обработки. зп

Для закрепления и фиксации заготовки 3 в отцентрированном положении отпускают ручку 24 механизма 2 и под действием пружины собачка 22 входит в зацепление с зубчатым сектором 26, запирая рычаг 20, а вместе с этим и заготовку 3.

Включают привод 6, при этом электродвигатель 27, вращая винт 28 через гайку 29, перемещает каретку 7 в направляющей 4.

Ролики 12 наезжают на наклонные участки копиров 5, и двуплечие рычаги 10 пово- 40 рачиваются на осях 9 вовнутрь направляющей 4. Иожи 11 механизма резания 8 врезаются с четырех сторон в заготовку 3 и срезают с нее часть древесины. При движении каретки 7 воронка 15 под действием пружины 16 перемещается в сторону, противоположную движению каретки 7 на полный ход пружины 16, удерживая заготовку 3 в отцентрированном положении, а затем начинает перемещаться вместе с кареткой 7, постепенно открывая обрабатываемый конец заготовки 3, не препятствуя, тем самым, срезанию древесины ножами 11.

В конце рабочего хода каретка 7 взаимодействует с концевым выключателем 32, который, переключая свои контакты, отключает электродвигатель 27 и включает электромеханический тормоз 30.

После остановки электродвигателя 27 включают привод 6 на реверс и каретка 7 перемещается в обратном направлении.

При этом при прохождении роликов 12 по наклонным участкам копиров 5 двуплечие рычаги 10 поворачиваются и ножи 1 1 разводятся.

В конце хода каретка 7 взаимодействует с выключателем 31, который отключает электродвигатель 27 и включает электромеханический тормоз 30.

Изготовленную вагонную стойку освобождают из механизма 2, для чего выводят из зацепления с зубчатым сектором 26 собачку 22, освобождая рычаг 20, и поворачивают коромысло 21 в обратную сторону, которое через тяги 19 разводит губки 18 до полного освобождения вагонной стойки, которую извлекают из станка.

Затем закладывают последующую заготовку и цикл повторяют.

По сравнению с прототипом предложенное техническое; ..шс;-.ис упрощает процесс выставления заготовки tlo пространс-,венной оси при ее установке, повышает точность центрирования заготовок, имеющих кривизну в зоне обработки, уменьшает разнотолщинность снимаемого слоя древесины с разных сторон заготовки, повышает качество готовых вагонных стоек и производительность работы станка за счет сокращения времени на установку заготовки.

A -А

28

Фиг, 5

20 ——

1142280
