Реферат



№ 114232

Класс 15d, 27»

:.11 .:-,чИОТ

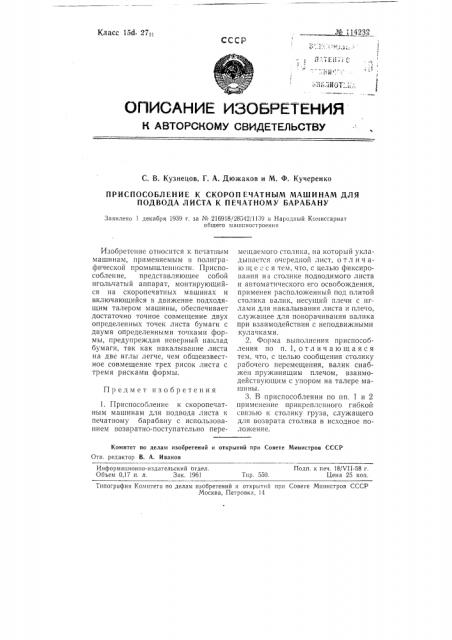

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С, B Кузнецов, Г. А. Дюжаков и М. Ф. Кучеренко

ПРИСПОСОБЛЕНИЕ К СКОРОП ЕЧАТНЫМ МАШИНАМ ДЛЯ

ПОДВОДА ЛИСТА К ПЕЧАТНОМУ БАРАБАНУ

Заявлено 1 декабря 1939 г. за № 216918!28542/1139 в Народный Комиссариат общего магииностроеиия

Предмет изобретения

1. Приспособление к скоропечатным машинам для подвода листа к печатному барабану с использованием возвратно-поступательно переКомитет по делам изобретений и открытий при Совете Министров СССР

Отв. редактор В. А. Иванов

Подп. к печ. 18/VII-58 r.

Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 1961

Тир. 550.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14

Изобретение относится к печатным машинам, применяемым в полиграфической промьпнленности. Приспособление, представляющее собой игольчатый аппарат, монтирующийся на скоропечатных машинах и включающийся в движение подходящим талером машины, обеспечивает достаточно точное совмещение двух определенных точек листа бумаги с двумя определенными точками формы, предупреждая неверный наклад бумаги, так как накалывание листа на две иглы легче, чем общеизвестное совмещение трех рисок листа с тремя рисками формы. мещасмого столика, на который укладывается очередной лист, о тл и ч аю щ е: с я тем, что, с целью фиксирования на столике подводимого листа и автоматического его освобождения, применен расположенный под плитой столика валик, несущий плечи с иглами для накалывàHèÿ листа и плечо, служащее для поворачивання валика при взаимодействии с неподвижными кулачками.

2. Форма выполнения приспособления по п. 1, отличающаяся тем, что, с целью сообщения столику рабочего перемещения, валик снабжен пружинящим плечом, взаимодействующим с упором на талере машины.

3. В приспособлении по пп. 1 и 2 применение прикрепленного гибкой связью к столику груза, служащего для возврата столика в исходное положение.
