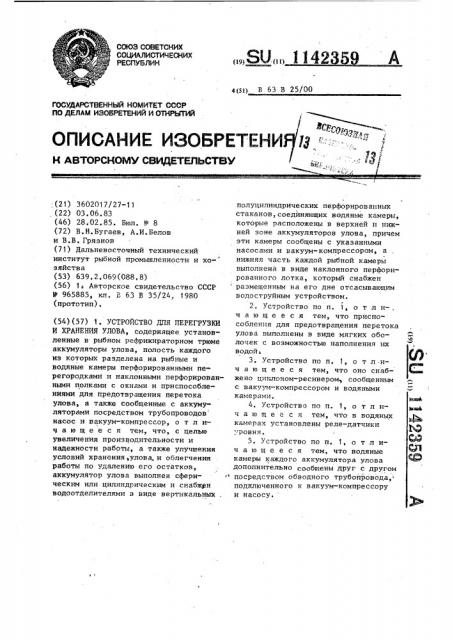

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3602017/27-11 (22) 03.06.83 (46) 28.02.85. Бюл. У 8 (72) В.Н.Бугаев, А.И.Белов и В.В. Грязнов (71) Дальневосточный технический институт рыбной промьппленности и хозяйства (53) 639.2.069(088.8) (56) 1 Авторское свидетельство СССР

Р 965885, кл. В 63 В 35/24, 1980 (прототип). (54)(57) 1 УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ

И ХРАНЕНИЯ УЛОВА, содержащее установленные в рыбном рефрижираторном трюме аккумуляторы улова, полость каждого из которых разделена на рыбные и водяные камеры перфорированными перегородками и наклонными перфорированными полками с окнами и приспособлениями для предотвращения перетока улова, а также сообщенные с аккумуляторами посредством трубопроводов насос и вакуум-компрессор, о т л ич а ю щ е е с я тем, что, с целью увеличения производительности и надежности работы, а также улучшения условий хранения, улова.и облегчении работы по удалению его остатков, аккумулятор улова выполнен сферическим или цилиндрическим и снабжвн водоотделителями в виде вертикальных .

ÄÄSUÄÄ 1142359 А полуцилиндрических перфорированных стаканов, соедйняющих водяные камеры, которые расположены в верхней и нижней зоне аккумуляторов улова, причем эти камеры сообщены с указанными насосами и вакуум-компрессором, а нижняя часть каждой рыбной камеры выполнена в виде наклонного перфорированного лотка, который снабжен размещенным на его дне отсасывающим водоструйным устройством.

2. Устройство по и. 1, о т л и- . ч а ю щ е е с я тем, что приспособления для предотвращения перетока улова выполнены в виде мягких оболочек с возможностью наполнения их водой

3. Устройство по и. 1, о т л -ич а ю щ е е с я тем, что оно снабжено циклоном-ресивером сообщенным с вакуум-компрессором и водяными камерами.

4. Устройство по п. 1, о т л ич а ю щ е с с я тем, что в водяных камерах установлены реле-датчики . ровня.

5, Устройство по п. 1, о т л ич а ю щ е е с я тем, что водяные камеры каждого аккумулятора улова дополнительно сообщены друг с другом посредством обводного трубопровода, подключенного к вакуум-компрессору и насосу.

1142359

Изобретение относится к рыболовным судам, в частности к устройстваг1 для загрузки, хранения и выгрузки улова на судах.

Известно устройство для перегруз- 5 ки и хранения улова, содержащее установленные в рыбном рефрижираторном трюме аккумуляторы улова, полость из которых разделена на рыбные и водяные камеры перфорированными

10 перегородками и наклонными перфорированными полками с окнами и приспособлениями для предотвращения перетока улова, а также сообщенные с аккумуляторами посредством трубопроводов насос и вакуум-компрессор (13.

Недостатками известного устройства являются загромождение палубы насосной системой,- что снижает производительность труда палубной коман. 20 ды, наличие значительного количества механизмов в аккумуляторах улова, что приводит к повреждению части улова и снижению надежности всего устройства.

Цель изобретения — увеличение производительности и надежности работы, а также улучшение условий хранения улова и облегчение работы по удалению его остатков.

Цель достигается тем, что в 30 устройстве для перегрузки и хранения улова, содержащем установленные в рыбном рефрижираторном трюме аккумуляторы улова, полость каждого из которых. разделена на рыбные и водяные камеры перфорированными перегородками и наклонными перфорированными полками с окнами и приспособлениями для предотвращения перетока улова, а также сообщенные с аккуму- 40 ляторами посредством трубопроводов насос и вакуум-компрессор, аккумулятор улова выполнен сферическим или цилиндрическим и снабжен водоотделителями в виде вертикальных полу- 45 цилиндрических перфорированных стаканов, соединяющих водяные камеры, которые расположены в верхней и нижней зоне аккумуляторов улова, причем эти камеры сообщены с указанными насосами и вакуум-компрессором, а нижняя часть каждой рыбной камеры выполнена в виде наклонного перфорированного лотка, который снабжен размещенным на его дне отсасывающим водоструйным устройством.

Кроме того, в устройстве приспособления для предотвращения перетока улова выполнены в виде мягких оболочек с возможностью наполнения их водой.

Устройство снабжено циклономресивером, сообщейным с вакуум-комп рессором и водяными камерами.

В водяных камерах установлены реле-датчики уровня.

Водяные камеры каждого аккумулятора улова дополнительно сообщены друг с другом посредством обводного трубопровода, подключенного к вакуум" компрессору и насосу.

На фиг. 1 изображено устройство, размещенное на судне, общий вид; на фиг. 2 — пример расположения аккумуляторов, вид сверху; на фиг. 3 принципиальная гидравлическая. схема для одного аккумулятора; на фиг. 4— разрез А-А на фиг. 3 по горизонтали.

В трюме судна 1 (фиг. 1) симметрично относительно его диаметральной плоскости размещены аккумуляторы 2, связанные с конструктивными элементами судна 1. Для обеспечения работы устройства в трюме судна 1 установлены насос 3 и вакуум-компрессор 4, связанные по симметричной системе трубопроводов с аккумуляторами 2.

Вакуум-компрессор 4 сообщается с системой трубопроводов через циклонресивер 5, служащий накопителем сжатого воздуха и предотвращающий нападение излишней воды и загрязнений в вакуум-компрессор 4, а также сглаживающий пульсации водовоздушного потока при его работе.

Для сообщения насоса 3 с забортной водой в борту судна 1 ниже ватерлинии имеется отверстие 6 с кингстроном 7.

Закрузка аккумуляторов 2 уловом (в том числе и крилем), находящимся в орудиях лова (не показаны) или скопленного на палубе, например в бункере, производится по гофрированному шлангу 8 с рыбозаборником 9.

Улов при этом по симметричной системе труб равномерно распределяется по аккумуляторам 2.

Выгрузка улова иэ аккумуляторов 2 осуществляется по симметрично расположенной системе труб и далее по шлангу 1Î разгрузки на обрабатывающее судно, береговое предприятие или главную палубу судна 1 либо для частичной обработки, например разделки; либо для дальнейшей передачи на обрабатывающее судно традицион1142359 ным способом при помощи сетчатого каплера 11.

Между аккумуляторами 2,. бортами судна 1 и переборками 12 (фиг. 2) образуются танки 13, которые предназначены для хранения воды, льдоводяной смеси или чешуйчатого льда.

Центральный проход 14 в районе .диаметральной плоскости служит для размещения и обслуживания механиз- 1р мов устройства.

Во внутреннем объеме каждого аккумулятора 2 (фиг. 3) последовательно сверху вниз располагаются верхняя водяная камера 15, перфорированный разделитель 16, рыбная камера, разделенная по высоте перфорированными наклонными полками 17 на грузовые отделения 18, наклонный перфорированный лоток 19 и нижняя водяная

20 камера 20. Количе ство полок 1 7 (на .фиг. 3 показана одна полка) определяется общей высотой рыбной камеры с . соблюдением условий не превышения допустимой высоты слоя обезвоженного 2 улова, хранящегося в каждом отделении 18. При постоянной перевозке ,улова наливом (в воде льдоводяной смеси) полки 17 могут сниматься . частично или полностью.

В углублении нижней части лотка

19 установлено водоструйное устройство 21, служащее для принудительного перемещения нижнего слоя улова в разгрузочный трубопровод 22 при выгрузке. На разгрузочном трубопро35 воде 22 установлен обратный клапан

23, исключающий движение водорыбной смеси в обратном напрявлении при кратковременном прекращении выгрузки

В верхнюю часть рыбной камеры аккумулятора 2 врезан приемный патрубок 24 с обратным клапаном 25. Для обеспечения свободного перемещения принятого улова сверху вниз при загрузке." 45 или выгрузке полки 17 имеют окна 26 (фиг. 4), для закрытия и открытия которых используются герметичные ободочки 27, укладывающиеся в карианы 28 при соединении их с атмос- 50 ферой по трубе 29 и разворачиваюп!иеся при подаче в нее воды под давлением. Управление работой оболочек 27 производится вентилем 30, соединеннь1м с судовым насосом (соеди- SS, нение не показано). Верхняя водяная камера 15 через вертикальные водоотделители 31, замкнутые на общую трубу 32 с вентилем 33, соединяется с нижней водяной камерой 20. Кроме того, верхняя камера 15 соединяется с нижней 20 по трубопроводам 34 и 35 с задвижками 36 и 37, а по переливной системе труб — через задвижку

38 с забортным пространством выше ватерлинии. Насос 3 служит для подачи или отсоса воды, находящейся в водяных камерах 15 и 20 и водоотводителях 31, и присоединен к трубопроводу 35. Подача воды к водоструйному производится по трубопроводу с невозвратно-запорным клапаном 39.

Каждый аккумулятор 2 оборудуется смотровыми окнами, люками-лазами, системами подачи корма для рыб, льда или охлажденной воды и воздуха, например во всасывающий патрубок 24 или непосредственно в аккумулятор 2 (уе показано).

Циклон-ресивер 5 вакуум-компрессора 4 через клапан 40 и вентиль 41 соединяется с трубопроводом 34, а трубопровод 42 через клапан 43 и водосборник (не показан) сообщается с атмосферой.

Насос 3 и вакуум-компрессор 4 снаб" жены клапанными устройствами (не показаны), предотвращающими обратное движение воды и воздуха при временном их выключении.

Для автоматического управления насосом 3 и вакуум-компрессором 4 в верхней 15 и нижней !5 водяных камерах установлены датчики-реле уровня 44 и 45.

Устройство работает следующим образом.

Рыбоэаборник 9 со шлангом 8 помещают в место нахождения улова (например, в орудие лова или в скоп- . ление ранее принятого на палубе улова), включают вакуум-компрессор 4 в р; б- "у в режиме вакуум-насоса и через циклон-ресивер 5, клапан 40 и трубопровод 34 оканчиваот воздух из аккумуляторов 2, создавая в них разрежение, необходимое для транспортирования улова по шлангу 8 в аккумуляторы 2. В случае поступления

I с. уловом значительного количества . воды последняя отделяется от улова через перфорированные лотки 19, стенки водоотделителей 3"., разделитель 16,скапливаясь постепенно соответственно в нижней водяной камере 20, водоотделителях 31 и верхней

1142359 камере 15. При заполнении водой верхней части водяной камеры 15 срабатыванием датчика-реле 44 отключает- ся вакуум-компрессор 4 и одновременно включается насос 3 для удаления ско- 5 пившейся воды за борт через запорную. арматуру 37 по трубопроводу 35 и кингстон 7. Если при загрузке улова снижается интенсивность удаления воды через лоток 19 и стенки водоотделителей 31, то значительно интенсифицируется водоотделение на перфорированном разделителе 16, и вода, поступившая в верхнюю камеру 15 по водоотделителям 31, трубу 32, 15 открытый вентиль 33, поступает в нижнюю водяную камеру 20. При полном удалении воды из нижней водяной камеры 20 срабатывает датчик-реле уровня 45, насос 3 отключаемся с 20 одновременным включением вакуум-компрессора 4 и т.д, до полного заполнения аккумуляторов 2 уловом. Таким образом, попеременная работа насоса 3 и вакуум-компрессора 4 обеспечивает 25 единый непрерывный процесс загрузки.

Предварительно заполнив аккумуляторы 2 забортной водой, загрузку осуществляют включением одного насоса 3. 30

Загрузку также можно проводить подачей улова в шланг 8 центробежным рыбонасосом (не показан) с одновременным включением насоса 3 при необходимости отделения воды из водорыб- 3 ной смеси, поступившей в аккумуляторы 2. При желании сохранить улов в забортной воде в живом виде водо- рыбную смесь обезвоживают лишь до требуемой технологией необходимой 40 концентрации и сразу включают насос 3 и забортная вода через кингстон 7 по трубопроводу 35 и арматуру 3? прокачивается в нижнюю водяную камеру, равномерно распределяясь пер- 45 форированным лотком 19 по всему объему рыбной камеры, удаляясь через верхнюю водяную камеру 15 и задвижку

38 эа борт (нижняя водяная камера 20 в этом случае разобщена с водоотдели-50 телем 31 путем закрытия вентиля 33 и задвижки 36). Дополнительно включив вакуум-компрессор 4 на нагнетание (работает как компрессор) и открыв вентиль 41 можно производить 5з аэрацию воды в аккумуляторах 2. Если по каким-либо причинам (например, отсутствие на судне необходимого количества корма для рыб) недопустимо большое количество улова потеряло свою жизнеспособность (устанавливается визуально), а возможности для сдачи на обработку отсутствуют, немедленно производится его частичное обезвоживание описанным способом (работа насоса 5 при загрузке) с одновременной подачей охлажденной воды, льдоводяной смеси или холодного воздуха в аккумуляторы 2.

В случае поступеления при загрузке обезвоженного улова (например, с палубы судна) с включением вакуумкомпрессора 4 для создания разрежения включается система подачи льда в патрубок 24 (не показана) и лед равномерно в смеси с уловом поступает в аккумуляторы 2. После заполнения аккумуляторов смесью обезвоженного улова льдом, открытием вентиля 30 вода под давлением подается в оболочки 27, разворачиваясь, перекрывает окна 26 полок 17, отделения 18 рыбной камеры разъединяются, при этом устраняется недопустимое давление на нижний слой улова в отделениях 18. Закрыв вентиль 33, оболочки 27 оставляют подпрессованными водой на весь период хранения улова в смеси со льдом.

Чтобы не допустить слеживание улова при длительном хранении в нижнюю водяную камеру 20 периодически подают холодный воздух, а верхнюю камеру 15, во избежание потерь холода, соединяют с воздухозаборником воздухоотделителя (He показано), приводя таким образом хранящийся улов в состояние псевдокипения.

Выгрузка улова осуществляется подачей заборной воды насосом 3 и воздуха вакуум-компрессором 4 в аккумуляторы 2 и созданием в них избыточного давления, В первоначальный момент выгрузки подача воздуха минимальна, а наибольшее количество воды подают в нижнюю водяную камеру

20 (вентиль 33 закрыт полностью или частично) и через невозвратно-запорный клапан 39 к водоструйному устройству 21, как бы встряхивая и смывая нижний слой улова в разгрузочный трубопровод 22.

Если окна 26 до выгрузки находились в закрытом положении (оболочки

27 подпрессованы водой), то при выг1142359

15

7 рузке открывают вентиль 30, сообщая при этом внутренний объем оболочек

27 с атмосферой. Под действием избыточного, давления в аккумуляторах 2, давления улова и собственного веса оболочки 27 уменьшаются в объеме и укладываются в карманы 28, окна 26 открываются и выгруженный улов поступает из верхних отделений рыбной камеры 18 в нижние и в разгрузочный трубопровод 22 и по шлангу 10 транспортируется по месту назначения.

В последней стадии выгрузки подачу воздуха увеличивают, полностью открывая клапан 40, задвижку 37 прикрывают, а задвижку 36 открывают.

Водовоздушной эмульсией, поступившей в верхнюю водяную камеру 15, водоотделители 31 и нижнюю камеру 20, орошают и промывают весь внутренний объем аккумулятора 2.

После окончания промывки насос 3 отключают и остатки воды вытесняются давлением воздуха в трубопровод 22 .

Полностью осушить аккумуляторы после промывки можно также включением одного насоса .3, отсасывая воду c.:- нижней водяной камеры 20 и удаляя ее за борт по трубопроводу с кингстроном 7.

Применение предлагаемого устройства увеличивает производительность судового оборудования, предназначенного для перегрузки и хранения улова, более качественно и механизированно обеспечивает процесс его хранения, что весьма важно при производстве пишевой продукции, повышает безопасность мореплавания промысловых судов, позволяя эффективнее использовать добывающий флот на промысле, 1142359
