Устройство для распределения волокна между параллельно работающими группами текстильных машин

Устройство для распределения волокна между параллельно работающими группами текстильных машин

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ ВОЛОКНА МЕЖДУ ПАРАЛЛЕЛЬНО РАБОТАЮЩИМИ . ГРУППАМИ ТЕКСТИЛЬНЫХ МАШИН, содержащее смеситель, имекщий регулятор скорости подачи волокна и через распределитель волокна посредством пневмопроводов связанный с входами трепальных машин, каждая из которых снабжена регулятором отбора волокна, входом связанного с выходом соответствзлоцего счетчика числа работанидих в группе текстильных машин, и блоки сравнения, первыми входами соединен ные с выходами соответствующих счетчиков числа работающих в группе текстильных машин, отличающеес я тем, что, с целью повышения точности распределения волокна за счет обеспечения контроля подачи волокна на входы трепальных машин, оно имеет коммутатор и датчики производительности , каждьм из -которых установлен на входе питания соответствующей трепальной машины, при этом вторые входы блоков сравнения подключены к выходам соответствующих чиков производительности, а выходы регуляторов отбора волокна и блоков (Л сравнения связаны с соответствукщими входами коммутатора, выход которого соединен с входом регулятора скорости подачи волокна. |; сд Од СП

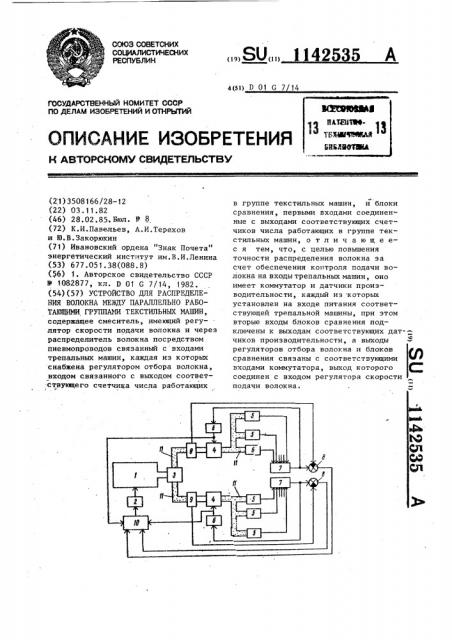

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

4(51) D 01 G 7 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 3508166/28-12 (22) 03„11.82 (46) 28.02.85. Бюл. И- 8 (72) K.И.Павельев, А.И.Терехов и Ю.В.Закорюкин (71) Ивановский ордена "Знак Почета" энергетический институт им.В.И.Ленина (53) 677.051.38(088.8) (6) 1. Авторское свидетельство СССР

Ф 1082877, кл. D 01 G 7/14, 1982. (54)(57) УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ ВОЛОКНА МЕЖДУ ПАРАЛЛЕЛЬНО РАБОТАЮЩИМИ ГРУППАМИ ТЕКСТИЛЬНЫХ МАШИН, содержащее смеситель, имеющий регулятор скорости подачи волокна и через распределитель волокна посредством пневмопроводов связанный с входами трепальных машин, каждая из которых снабжена регулятором отбора волокна, входом связанного с выходом соответствующего счетчика числа работающих

„„SU„„! 42535 A в группе текстильных машин, и блоки сравнения, первыми входами соединенные с выходами соответствующих счетчиков числа работающих в группе текстильных машин, о т л и ч а ю щ е ес я тем, что, с целью повышения точности распределения волокна за счет обеспечения контроля подачи волокна на входы трепальных машин, оно имеет коммутатор и датчики производительности, каждый из которых установлен на входе питания соответствующей трепальной машины, при этом вторые входы блоков сравнения под— ключены к выходам соответствующих дат чиков производительности, а выходы регуляторов отбора волокна и блоков сравнения связаны с соответствующими входами коммутатора, выход которого соединен с входом регулятора скорости подачи волокна.

114? 535

Изобретение относится к текстиль- ной промышпенности, а именно к устройствам питания параллельных ветвей с выхода групповой емкости-смесителя.

Известно устройство для распределения волокна между параллельно работающими группами текстильных машин, содержаще . смеситель, имеющий регулятор скорости подачи волокна 1п и через распределитель волокна посредством пневмоприводов связанный с входами трепальных машин, каждая из которых снабжена регулятором отбора волокна, входом связанного с выходом соответствующего счетчлка числа работающих в группе текстильных машин, и блоки сравнения, первыми входами соединенные с выходами соответствующих счетчиков числа. 2р работающих в группе текстильных машин (1).

Недостатком Н3ЕЕ.ñòíîãо устройства является малая точность распределения волокна, что обьясняется отсутствием 25 контроля за количеством материала, подаваемого к каждой трепальной машине.

Цель изобретения — повышение точности распределения волокна за счет 30 обеспечения контроля подачи волокна на входы трепальных машин °

Указанная цель достигается тем, что устройство, содержащее смеситель„ имеющий регулятор скорости подачи во-3 » локна и через распределитель волокна посредством пневмоприводов связанный с входами трепальных машин, каждая из которых снабжена регулятором отбора волокна, входом связанного с выхо-40 дом соответствующего счетчика числа работающих в группе текстильных машин, и блоки сравнения, первыми входами соединенные с выходами соответствующих счетчиков числа работающих в 45 группе текстильных машин, имеет коммутатор и датчики производительности, каждый из которых установлен на входе питания соответствующей трегальной машины, при этом вторые входы блоков gO сравнения подключены к выходам соответствующих датчиков производительности, а выходы регуляторов отбора волокна и блоков сравнения связаны с соответствующими входами коммутатора, выход которого соединен с входом регулятора скорости подачи во— локна.

На чертеже представлена блок-схема предлагаемого устройства.

Устройство содержит смеситель оснащенный регулятором 2 скорости подачи волокна. Пневматический распределитель 3 волокна направляет разрыхленный материал последовательно либо на верхнюю, либо на нижнюю (по чертежу) трепальные машины -4, соединенные пневмосистемой с соответствующей группой текстильных машин 5.

Каждая трепальная сисI eìà 4 оснащена регулятором б отбора волокна, вход которого связан со счетчиком 7 числа работаюших в группе текстильных машин 5. Первые входы блоков 8 сравнения соединены со счет. иком 7, вторые входы подключены к выходам датчиков 9 производительности, а выходы блоков 8 соединены с входами коммутатора 10, на вторые входы 1 оторого подключены выходы регулятора б отбора волокна. Выход коммутатора IO соединен с входом регуля,тора 2 скорости подачи волокна. Позицией 11 на чертеже обозначен пневмопровод.

Устройство работает следующим образом.

Рассмотрим режим работы„ при котором количество работающих трепальных машин 4 и текстильных машин в каждой круппе равно и максимально.

Счетчики 7, получая информацию о количестве работающих текстильных машин 5, формируют на своем выходе максимальный сигнал управления. Поступая на первые входы блоков 8 срав— нения, эти сигналы сравнивают я с показаниями датчиков 9 производительности, установленных B пневмосистеме 11 после распределителя 3.

При соответствии требуемой производи-тельности действительному ее значению на вы;.оде блока. 8 сравнения имеется нулевой сигнал, а при избытке или недостатке — сигнал определенного уровня и знака, причем уровень сигнала определяется величиной рассог— ласования. Ошибка регулирования, полученная после блока 8 сравнения, поступает на коммутатор 10. Последний подключает на вход регулятора 2 скорости подачи волокна ошибку регулирования с блока 8 сравнения той группы текстильных машин, кото— рые подключены к трепальной машине 4, получающей питание от смесителя 1

11425 15

Составитель Б.Кисин

Техред М.Пароцай

Редактор С.Лисина

Корректор E.Ñèðîõìàí

Тираж 439 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 664/2 7

Филиал ППП "Патент", r Ужгород, ул. Проектная, 4 в данный момент времени. Если пневматический распределитель 3 подает волокно в верхнюю трепальную машину, то коммутатор 10 соединяет информационный вход от блока 8 сравнения соответствующей группы текстильных машин с входом регулятора 2 скорости подачи волокна. При переключении распределителя на другую трепальную машину коммутатор 10 подключает на вход регулятора 2 скорости подачи волокна другой блок 8 срав— нения. Распознавание работающей трепальной машины 4 производится коммутатором 10 по сигналу от регуляторов 6 отбора волокна. Регуляторы 6 стабилизируют отбор от бункера трепальной машины на уровне, определяемом количеством работающих текстильных машин. Наличие датчиков 9 производительности позволяет увеличить точность стабилизации подачи. Так, при недостатке волокна на регулятор 2 с соответствующего блока 8 сравнения поступает сигнал, заставляющий регулятор 2 увеличить скорость подачи волокна в пневмопровод 11 той трепальной машины, в которую материал распределяется в данный момент времени. Процесс изменения подачи происходит до тех пор, пока

° сигнал о действительной производительности не будет равен заданному.

Отработка подобного возмущения проис ходит аналогично и после переключения распределителя 3 на бункер другой трепальной машины 4.

Рассмотрим режим работы устройства, когда нагрузка по числу работающих текстильных маши.» ..«нпжнс и U(твп уменьшается.

В предлагаемом устройстве изменение производительности смесителя 1 происходит лишь тогда, когда распределитель 3 волокна переключает подачу от верхней трепальной машины 4 к нижней. При этом счетчик 7 количества работающих текстильных машин 5 в нижней группе изменяет сигнал на сво" ем выходе, блок 8 сравнения этой группы определяет ошибку, и при подключении этого сигнала на вход регулятора 2 скорости подачи волокна по— дача в данную группу машин снижается.

По сигналу счетчика 7 нижней группы текстильных машин 5 изменяется отбор от бункера трепальной машины 4 нижней ветви. После заполнения бункера нижней трепальной машины 4 распределитель 3 переключает подачу на верхнюю группу. Количество текстильных машин, находящихся в работе в этой группе, не изменяется и подача от смесителя 1 остается прежней. При изменении количества работающих текстильных машин 5 в верхней группе устройство работает аналогично с той лишь разницей, что изменение скорости подачи волокна происходит при переключении распределителя 3 на верхнюю трепальную машину 4.

Таким образом, предлагаемое устройство позволяет перераспределять волокно между группами работающих текстильных машин в зависимости от нагрузки каждой группы. Экономический эффект от использования устройства определяется повьш ением точности распределения волокна.
