Устройство для навивки химических волокон

Устройство для навивки химических волокон

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ;ЩЯ НАВИВКИ ХИМИЧЕСКИХ ВОЛОКОН, содержащее коаксиально установленные подпружиненный итиндель с приводом его осевого возвратно-поступательного перемещения сбрасыватель со средством предотвра-. щения его вращения, приводной барабан с трубкой для подачи волокон и неподвижно закрепленный корпус, причем барабан установлен с возможностью вращения относительно корпуса и сбрасывателя, а привод шпинделя связан с генератором,управляювщх импульсов , отличающееся тем, что, с целью повышения качества навивки за счет предотвращения раскручивания витков при их сбрасывании , генератор выполнен в виде источника электрических импульсов, а привод шпинделя - в виде установленного внутри барабана толкающего элек- ;:: тромагнита, якорь которого жестко соединен со шпинделем.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ . РЕСПУБЛИК

a

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3578562/28-12 (22) 12.04.83 (46) 28.02.85. Бюп, М 8 (72) В.Ф.Колесников, Н.Г.Назаров, О.N.Ñêàìüèí и В.В.Можаев (71) Всесоюзный научно-исследовательский институт игрушки (53) 677.052 (088.8) (56) 1.Авторское свидетельство СССР

Н - 1032054, кл. Э 02 G 1/00, 1981. (54)(57) УСТРОЙСТВО ДЛЯ НАВИВКИ ХИМИЧЕСКИХ ВОЛОКОН, содержащее коаксиально установленные подпружиненный шпиндель с приводом его осевого возвратно-поступательного перемещения, сбрасыватель со средством предотвра-.. SU 1 142540 А щения его вращения, приводной барабан с трубкой для подачи волокон и неподвижно закрепленный корпус, причем барабан установлен с возможностью вращения относительно корпуса и сбрасывателя, а привод шпинделя связан с генератором управляющих импульсов, о т л и ч а ю щ е е с я тем, что, с целью повышения качества навивки за счет предотвращения раскручивания витков при их сбрасывании, генератор выполнен в виде источника электрических импульсов, а привод шпинделя — в виде установленного внутри барабана толкающего электромагнита, якорь которого жестко соединен со шпинделем.

1142540 3

Изобретение относится к отделке химических волокон, в частности к машинам для непрерывного получения извитого волокна, преимущественно для париков кукол. 5

Известно устройство для навивки химических волокон, содержащее коаксиально установленные подпружиненные шпиндель с приводом его осевого возвратно-поступательного перемещения„ 10 сбрасыватель со средством предотвращения его вращения, приводной барабан с трубкой для подачи волокон и неподвижно закрепленный корпус, причем барабан установлен с возможностью вращения относительно корпуса и сбрасывателя, а привод шпинделя связан с генератором импульсов (11.

Однако sa один оборот барабана шпиндель совершает одно возвратно- gg поступательное, движение вдоль оси,. в результате которого сбрасывается только один виток нити, что является причиной низкого качества навивки, так как при сбрасывании виток рас- 25 кручивается.

Цель изобретения — повышение качества навивки за счет предотвращения раскручивания витков при их сбрасывании.

Поставленная цель достигается тем, что в устройстве для навивки химических волокон, содержащем коаксиально установленные подпружиненный шпиндель с приводом его осевого воз-З5 вратно-поступательного перемещения, сбрасыватель со срелством предотвращения его вращения, приводной барабан с трубкой д;">1 подачи волокон и неподвижно закрепленный кор- qp пус, причем барабан уста.новлен с возможностью вращения относительно корпуса и сбрасывателя, а привод шпинделя связан с генератором управляющих импульсов, генератор выполнен 45 в виде источника электрических импульсов, а привод шпинделя — в виде установленного внутри барабана толкающего электромагнита, якорь которого жестко соединен со шпинделем. 50

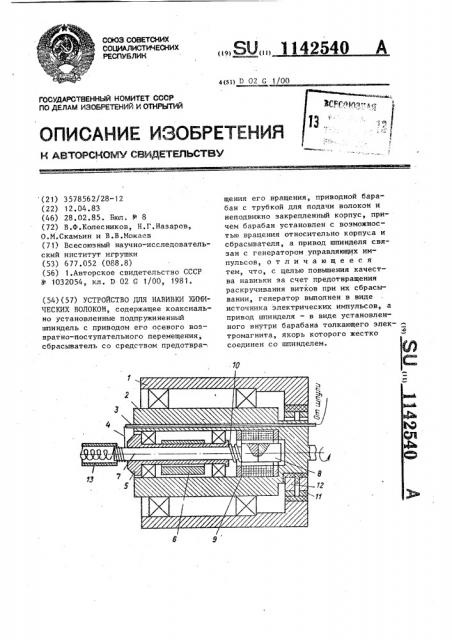

На чертеже изображена схема предлагаемого устройства для навивки химических волокон. устройство для навивки химических волокон состоит из неподвижного кор- 55 пуса 1, в котором находится приводной барабан 2 с закрепленной в нем трубкой 3 для подачи навиваемого волокна 4. В барабане 2 установлен сбрасыватель 5 волокна. Для исключения проворачивания сбрасывателя 5 относительно барабана 2 на нем укреплен противовес 6. Внутри сбрасывателя 5 помещен с возможностью осевого перемещения шпиндель 7, часть 8 которого выполнена из магнитного матеI риала и является одновременно якорем толкаюшего электромагнита, катушка 9 которого закреплена на барабане 2. Стык частей (магнитной и немагнитной) шпинделя 7 находится внутри катушки 9 электромагнита. На шпинделе 7 помещена пружина 10, которая осуществляет его возврат в исходное положение. В корпусе 1 установлены кольцевые контакты 1 1, для взаимодействия со щетками 12, служащими для подвода электроэнергии от генератора управляющих импульсов (не показан) к катушке 9 электромагнита. Соосно со шпинделем 7 установлена нагревательная камера 13, представляющая собой трубку с гладкой внутренней поверхностью.

Устройство работает следующим образом.

Волокно 4 со шпули (не показана) поступает в трубку 3, установленную в барабане 2. Вращаясь вместе с барабаном, волокно наматывается на выступающий. конец шпинделя 7. Осевое перемещение шпинделя 7 обеспечивается периодическим включением катушек 9 электромагнита от генератора управляющих электрических импульсов, н результате чего происходит втягивание магнитной части 8 шпинделя 7 внутрь катушки электромагнита. Выполнение шпинделя из двух частей с втягивающейся внутрь обмотки магнитной частью обеспечивает его плавное раавномерное выдвижение, при котором волокно наматывается виток к витку подобно винтовой пружине. Изменяя частоту подачи электроэнергии на катушку 9 электромагнита, можно регулировать частоту возвратнопоступательного движения шпинделя.

По окончании электрического импульса навитое волокно 4 с помощью сбрасывателя 5 перемещается на величину хода шпинделя 7 и сталкивается в нагревательную камеру 13, а пружина

10 возвращает шпиндель 7 в исходное положение. В камере 13 происходит термофиксация волокна. Частота вклюСоставитель А.Мягков

Редактор С.Лисина . Техред M.naððöäô

Корректор В. Бутяга

Заказ 665/27

Тираж 415 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r Ужгород, ул. Проектная, 4

3 1142540 4 чения катушки 9 устанавливается re- " ния раскручивания витков при их сбро нератором импульсов вне зависимости се в,камеру 13. от частоты вращения шпинделя 7. По.— этому в процессе навивки подбором Технико-экономический эффект от этой частоты количество навитых íà > использования изобретения определя шпиндель 7 витков волокна 4 может ется повышением качества навивки ( быть подобрано с учетом предотвраще- волокон,
