Реферат



СПОСОБ СООРУЖЕНИЯ ЯЧЕИСТОЙ ПЛОТИНЫ, включающий сооружение противофильтрационной завесы в основании , возведение бетонных ячеек, заполняемых грунтом, и бетонирование водосливной плитЬ, опирающейся на ячейки, отличающийся тем, что, с целью повьшения надежности сооружения и снижения трудозатрат,сначала производят отсыпку грунта выше уровня водоема,затем методом стена в грунте сооружают ячеистую конструкцию с заглублением ее в основание,.создают протиБофильтрационную завесу, а затем бетонируют водосливную плиту. -;; л (Л

()9) (! 1) СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4(51) Е 02 В 7/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ 4

Ъ

I

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABT0PCHGMY СВИДЕТЕЛЬСТВУ

"-- j

Фиг.7 (21) 3655143/29-15 (22) 24. 10.83 (46) 28.02.85.Бюл. Ф 8 (72) И.С.Новожилов, В.А.Мурзанов, О.M.Стрельникова и Г.В.Шевченко (71) Всесоюзный государственный ордена Трудового Красного Знамени головной проектно-изыскательский и научно-исследовательский институт по переброске и распределению вод северных и сибирских рек им.Е.Е.Алексеевского . "Союзгипроводхоз" (53) 627.82(088.8) (56) 1. Авторское свидетельство СССР

Р 103596, кл. Е 02 В 7/06, 1952.

2. Вархотов Т.Л. Сборно-монолитные и ячеистые плотины. M., Госстройиздат.

1962, с. 101 (прототип). (54) (57) СПОСОБ СООРУЖЕНИЯ ЯЧЕИСТОЙ

ПЛОТИНЫ, включающий сооружение противофильтрационной завесы в основании, возведение бетонных ячеек, заполняемых грунтом, и бетонирование водосливной плит4, опирающейся на ячейки, отличающийся тем, что, с целью повышения надежности сооружения и снижения трудозатрат,сначала производят отсыпку грунта выше уровня водоема, затем методом стена в грунте сооружают ячеистую конструкцию с заглублением ее в основание,.создают противофильтрационную завесу, а затем бетонируют водосливную плиту.

1 1142

Изобретение относится к гидротехническому .строительству, а именно к плотинам ячеистого типа с водосливом или без него на проницаемом основании. 5

Известен способ сооружения плотины ячеистого типа с ячейками из монолитного или сборного железобетона, сооружаемыми в открытом котловане под защитой перемычек и водоотли- 10 ва. При этом для образования подземного противофильтрационного контура в основании ячеистой конструкции сооружают противофильтрационную. завесу из шпунтовых свай. После возведения ячеистой конструкции последнюю омонолпчивают, загружают грунтом, после чего при необходимости возводят бетонную водосливную плиту, опирающуюся на ячейки Е1). Z0

Однако данный способ весьма трудоемок.

Наиболее близким к изобретению является способ сооружения ячеистой плотины, включающий сооружение проти-25 вофильтрационной завесы в основании, возведение бетонных ячеек, заполняемых грунтом, и бетонирование водосливной плиты, опирающейся на ячейки t2j .

Недостатки способа заключаются в том, что работы ведут с предварительной отрывкой котлована. Это требует выполнения большого объема земляных работ и организации водоот35 ливи.

Кроме того, сваи и шпунт неприме" нимы в грунтах, содержащих твердые прослои или валуны, глубина погружения их ограничена. Свайные и шпун- 40 товые стенки водопроницаемы, что снижает их эффективность как противофильтрационных элементов. Из-за большой водопроницаемости железобетонных конструкций из свай и шпун- 45 тов к материалу засыпки ячеек предъявляются специальные требования.

Цель изобретения — повышение надежности сооружения и снижение 50 трудозатрат.

Указанная цель достигается тем, что согласно способу сначала производят отсыпку грунта выше уровня водоема, затем методом "стена в груп- 55 те" сооружают ячеистую конструкцию с заглублением ее в основание, создают противофильтрационную завесу, 580 а затем бетонируют водосливную плиту.

Сущность изобретения состоит в том, что последовательность операций по возведению ячеистой плотины изменена: вначале на площадке строительства (в русле реки, в пойменной части и т.д.) производят отсыпку дамбы до отметки гребня, исключающими его затопление в строительный период, затем с поверхности дамбы методом стена в грунте" сооружают бетонную или железобетонную ячеистую конструкицю, при необходимости заглубляемую в водопроницаемые грун— ты основания с целью создания противофильтрационной завесы нли для передачи нагрузок на плотные грунты основания. Вслед за этим возводят верхнее строение плотины (водосливная плита и т.п.), опирающееся на ячеистую конструкцию. При этой по— следовательности работ исключаются операции по отрывке котлована и по водоотливу для егб осушения.

Высокие пративофильтрационные качества конструкций, сооружаемых методом "стена в, грунте" и возможность заглубления ячеек на большую глубину независимо от свойств и состава грунта повьш ают надежность сооружения плотины в целом.

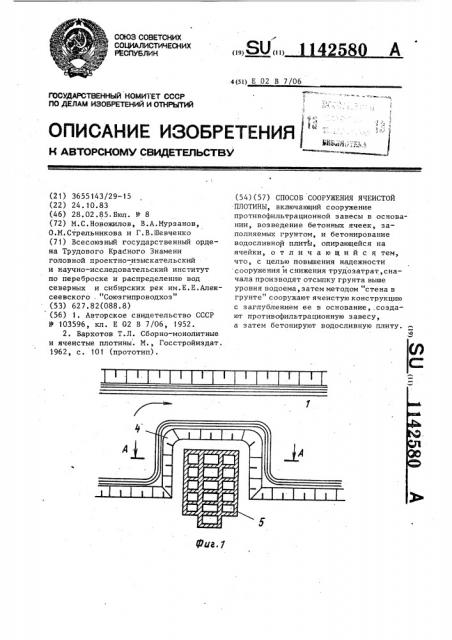

На фиг.1 представлена схема осуществления предлагаемого способа, на фиг.2 — разрез А-А на фиг.1.

На фиг.1 показан водоем i например река, в русле которой сооружают плотину ячеистой конструкции.

Основанием плотины служат водопроницаемые грунты 2, ниже которых залегает водоупор,З. Строительство начинают с возведения пионерной дамбы 4, перегораживающей часть русла.

С гребня дамбы методом "стена в грунте" сооружают ячеистую конструкцию 5 с противофильтрационной завесой б, перекрывающей водоносный слой 2. После этого над ячеистой кон струкцией устраивают верхнее строение типа водослива 7.Аналогичным образом возводят вторую очередь глотины.

Данный способ намечается использовать в проектах низконапорных водо— сливных плотин ча трассе переброс— ки части стока северных рек в бассейн Волги и на других объектах.

Ожидаемый экономический эффект бт внедрения только по одному гид-. роузлу 200 тыс. руб.

1 1 42580 а-л
