Реферат



1. ИЗГОРОДЬ, содержащая стойки и секции, каждая из которых выполнена в виде имеющей горизонтальные и вертикальные штлнги рамы с боковыми петлями, прикрепленными к вертикальным штангам, и ограждения , отличающаяся тем, что, с целью упрощения эксплуатации, боковые петли размещены на прилегающих к одной из горизонтальных щтанг половинах вертикальных щтанг. 2. Изгородь по п. 1, отличающаяся тем, что горизонтальные щтанги снабжены втулками и установленными во втулках стержнями , на которых закреплено ограждение.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОВ Gal

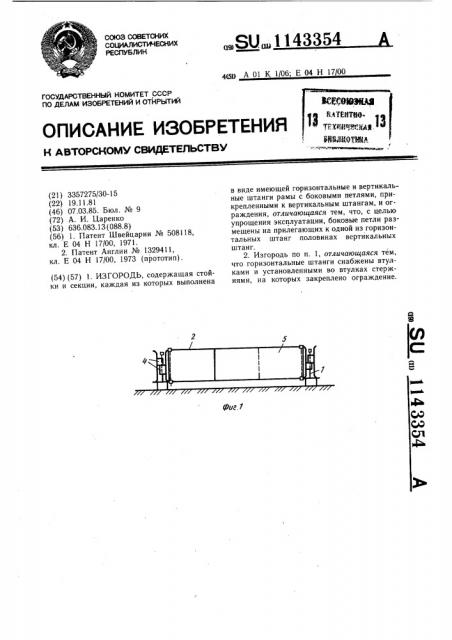

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ASTOPCHOMV СВИДЕТЕЛЬСТВУ

44607%/.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3357275/30-15 (22) 19.11.81 (46) 07.03.85. Бюл. № 9 (72) А. И. Ll,àðåíêo (53) 636.083.13 (088.8) (56) 1. Патент Швейцарии № 508118, кл. Е 04 Н 17/00, 1971.

2. Патент Англии №. 1329411, кл. Е 04 Н 17/00, 1973 (прототип). (54) (57) 1. ИЗГОРОДЬ, содержащая стойки и секции, каждая из которых выполнена

4(5g А 01 К 1/06; Е 04 Н 17/00 в виде имеющей горизонтальные и вертикальные штанги рамы с боковыми петлями, прикрепленными к вертикальным штангам, и ограждения, отличающаяся тем, что, с целью упрощения эксплуатации, боковые петли размешены на прилегающих к одной из горизонтальных штанг половинах вертикальных штанг.

2. Изгородь по п. 1, отличающаяся тем, что горизонтальные штанги снабжены втулками и установленными во втулках стержнями, на которых закреплено ограждение.

143354

2О

9 8

Фиг 8

Составитель А. Кириллов

Редактор С. Саенко Техред И. Верес Корректор Г. Решетник

Заказ 767/2 Тираж 743 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

1

Изобретение относится к сельскому хозяйству, в частности к ограждениям для животных.

Известна изгородь для животных, содержащая стойки и секции, каждая. из которых выполнена в виде вертикальных штанг, между которыми с помощью проушин и цепи натянуто сетчатое ограждение (1).

Известна также изгородь, содержащая стойки и секции, каждая из которых выполнена в виде име1ощей горизонтальные и вертикальные штанги рамы с боковыми петлями прикрепленными к вертикальным штангам, и ограждения (2).

Недостатками известных устройств являются сложность эксплуатации, связанная со значительной трудоемкостью при разборке и сборке изгородей, и формирования проходов в них.

Цель изобретения — упрощение эксплуатации.

Поставленная цель достигается тем, что в изгороди, содержащей стойки и секции, каждая из которых выполнена в виде имеющей горизонтальные и вертикальные штанги рамы с боковыми петлями, прикрепленными к вертикальным штангам, и ограждения, боковые петли размещены на прилегающих к одной из горизонтальных штанг половинах вертикальных штанг.

Кроме того, горизонтальные штанги снабжены втулками и установленными во втулках стержнями, на которых закреплено ограждение.

2 . На фиг. 1 изображена предлагаемая изгородь, общий вид; на фиг. 2 — узел крепления секций к стойкам.

Изгородь содержит стойки 1 и секции, каждая из которых выполнена в виде имеющей горизонтальные 2 и вертикальные 3 штанги рамы с боковыми петлями 4, прикрепленными к вертикальным 2 штангам, и ограждения 5. Боковые петли 4 размещены на прилегающих к одной из горизонтальных

2 штанг половинах вертикальных штанг 3, а горизонтальные штанги 2 снабжены втулками 6 и установленными во втулках 6 стержнями 7, на которых закреплено ограждение 5.

Стержень 7 крепится во втулке 6 с помощью крышки 8 и заклепки (или винта) 9.

Изгородь используется следующим образом.

Размещение боковых петель 4 на прилегающих к одной из горизонтальных штанг 2 половинах вертикальных штанг 3 позволяет сделать секции изгороди унифицированными и позволяющими производить ее сборку путем надевания секций боковыми петлями 4 на стойки 1, а сами секции поворачивая через одну на 180 . Проход в изгороди формируется снятием одной из секций, боковые петли 4 которой занимают верхнее положение, со стоек 1. На стержнях 7 крепится ограждение 5, выполненное, например, из ткани или пластика.

Применение изобретения позволяет уменьшить металлоемкость изгороди.
