Устройство для тренировки борцов

Устройство для тренировки борцов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ БОРЦОВ, содержащее манекен с ферромагнитной жидкостью, соединенный с опорой через гибкий элемент и источник переменного электропитания, подключенный к электродам, отличающееся тем, что, с целью повышения эффективности тренировки, манекен и гибкий элемент имеют дополнительные внутренние оболочки, соединенные перемычками с наружными оболочками, причем ферромагнитная жидкость заполняет только пространство между оболочками,а электроды выполнены в виде металлизированных покрытий , нанесенных на наружных поверх -ностях внутренних оболочек и на внутренних поверхностях наружных оболочек . 4 САд 4 00

(19) (11) СО)ОЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(51) A 63 В 69 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ (21) 3603336/28-12 (22) 07.06.83 (46) 07.03 ° 85. Бюл.Р 9 .(72) A.Á.Ëóêàøåíîê и К.Н.Недельский (71) Рижский Краснознаменный институт инженеров гражданской авиации им.Ленинского комсомола (53) 685.646.(088.8) (56) 1.Авторское свидетельство СССР

В 1055526, кл. А 63 В 69/00, 1983 (54) (57) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ

БОРЦОВ, содержащее манекен с ферромагнитной жидкостью, соединенный с опорой через гибкий элемент и источник переменного электропитания, подключенный к электродам, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности тренировки, манекен и гибкий элемент имеют дополнительные внутренние оболочки, соединенные перемычками с наружными оболочками, причем ферромагнитная жидкость заполняет только пространство между оболочками,а электроды выполнены в виде металлизированных покрытий,нанесенных на наружных поверх»

-ностях внутренних оболочек и на внутренних поверхностях наружных оболочек.

1143430

Составитель Л.Никольский

Редактор Н.Данкулич . Техред T.Ìàòo÷êà Корректор Е.Рошко

Подписное

Заказ 797/6 Тираж 395

ВНИИПИ Государственного комитета СССР по делам изобретений к открытий

113035 Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная, 4

Изобретение относится к устройствам для занятий физической культурой и может быть использовано для тренировки борцов.

Известно устройство для тренировки борцов, содержащее манекен с ферромагнитной жидкостью, соединенный с опорой через гибкий элемент и источник переменного электропитания, подключенный к электродам flj .

Недостатком известного устройства tO является недостаточная эффективность тренировки с ким, так как его конструкция достаточно громоздкая, а кзмененке сопротивляемости манекена достаточно сложное. 15

Цель изобретения — повышение эффективности тренировки.

Поставленная цель достигается тем, что в устройстве для тренировки борцов, содержащем манекен с фер- ® ромагнитной жидкостью, соединенный с опорой через гибкий элемент и ис- точник переменного электропитания, подключенный к электродам, манекен и гибкий элемент имеют дополнительные внутренние оболочки, соединенные перемычками с наружными оболочками, причем ферромагнитная жидкость дополняет только пространство между оболочками, а электроды выполнены в виде металлизированных покрытий, нанесенных на наружных поверхностях внутренних оболочек и на внутренних поверхностях наружных оболочек.

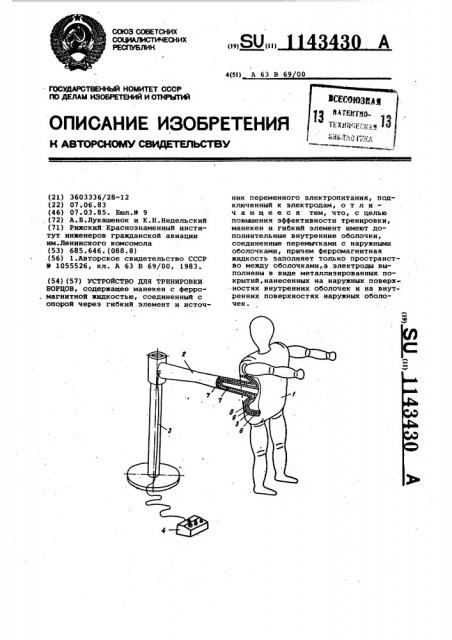

На чертеже изображено устройство для тренировки борцов. з 35

Устройство состоит из манеке- на 1 с гибким элементом 2, связанным с вертикальной опорой

3, и источника 4 переменного электропитания.Манекеи 1 и гибкий 4Q элемент 2 выполнены за одно целое и имеют две оболочки — внутреннюю

5 и наружную 6, водонепроницаемый эластичный диэлектрический материал и отделены друг от друга соответст- 45 вующими перемычками 7. Конечности манекена шарнирно соединены в сус-,. тавах с его туловищем, а элементы конечностей связаны в суставах посредством полых перемычек. На наружной поверхности внутренней оболочки 5 и на внутренней поверхности наружной оболочки 6 выполнены (например, путем напыления) .металлизированные покрытия, соответственно

8 h 99, которые разделены электрически и подключены к источнику 4 переменного электропитания. Внутреннее пространство внутренней обочки 5 заполнено жидкой средой с постоянной связью, а пространство между оболочками 5 и 6 заполнено ферромагнитной жидкостью, причем оба заполнения произведены под избыточным давлением для сообщения манекену 1 и гибкому элементу 2 начальной упругости. Перемычки 7 расположены между оболочками 5 и 6 с определенными интервалами и исключают соприкосновение металлизированных покрытий 8 и 9, которые имеют вид тонких пленок и не нарушают эластичные свойства материала, оболочек. . Устройство работает следующим образом;

При подаче электрического сигнала от источника 4 на металлизированные покрытия 8 и 9 в пространстве между оболочками 5 и 6. формируется электростатическое поле, напряженность которого варьируется. путем регулирования величины электрического сигнала, что приводит к соответствующим изменениям значения вязкости ферромагнитной жидкости, заполняющей это пространство. В результате за счет изменения упругости манекена 1 обеспечивается имитация различной степени сопротивления противника, с учетом которого борец выполняет тренировочные упражнения, например приемы на конечностях, броски и т.д.

Благодаря упрощению конструкции предлагаемое устройство позволяет отрабатывать приемы более эффективно, так как спортсмену при такой конструкции проще взаимодействовать с манекеном.
