Изобретение относится к области изготовления абразивного лепесткового инструмента для шлифования и полирования.

Известен способ изготовления лепестковых кругов, при котором в формообразующий элемент укладывают лепестки и закрепл яют их (1) .

Недостатком известного способа является невозможность получения плотной набивки лепестков в круге, поскольку укладка лепестков в формообразующий элемент производится Вручную.

Целью изобретения является повышение режущей способности круга путем увеличения плотности набивки лепестков.

Поставленная цель достигается тем, что согласно способу изготовления лепестковых кругов, при котором в формообразующий элемент укладывают лепестки и закрепляют их, формообразующий элемент берут в виде полуколец, а после укладки лепестков полукольца смыкают. 20

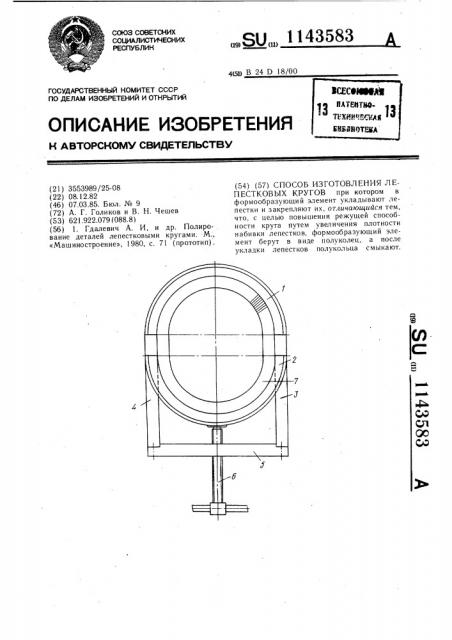

На чертеже показано приспособление, которым осуществляется способ сборки лепестковых кругов.

Приспособление для сборки лепестковых кругов состоит из формообразующего элемента, выполненного из двух полуколец: неподвижного 1 и подвижного 2. Внутренний диаметр полуколец в сомкнутом состоянии равен диаметру собираемого лепесткового круга. К торцам неподвижного полукольца 1 прикреплены сваркой направляющие 3 и 4, контактируемые с вырезами, полукольца 2, Направляющие соединены между собой поперечиной 5. Перемещение подвижного полукольца 2 происходит при помощи винта 6.

При работе приспособлением лепестки шлифовальной шкурки 7 укладываются по внутреннему периметру разомкнутых полуколец без достижения особой плотности лепестков, что легко может быть осуществлено.

Затем, вращая винт 6, производят смыкание половин до полного соприкосновения их торцов со значительным повышением плотности лепестков. Опытным путем эта величина может быть подобрана до необходи мой.

Уплотненные лепестки при помощи диска выпрессовываются из приспособления корпус — круг и поступакзт далее íà операцию их закрепления.

Предлагаемый способ позволяет повысить плотность набивки лепестков в круги и тем самым повысить его режущую способность.
