Композиция бризола
Иллюстрации
Реферат
КОМПОЗИЩЯ БРИЗОЛА, включающая битум, резиновую крошку и наполнитель , отличающаяся тем, что, с целью повьвпения гибкости и эластичности композиции, последi няя дополнительно содержит бутадиенстирольный латекс (сухой остаток) при следукщем соотношении компонентов , мас.%: Битум50-55 Резиновая 1 кротка15-32 Бутадиенстирольный латекс (сухой остаток)1-20 Наполнитель 14-18 «

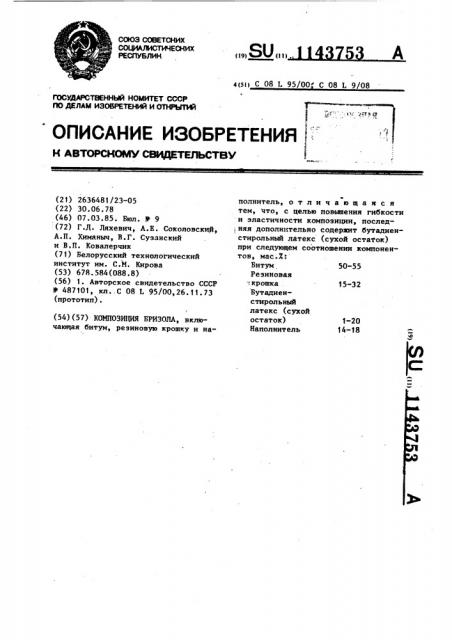

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (!9) (l)) 4(sl) С 08 L 95/00 С 08 L 9/08
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Г ""
ОПИСАНИЕ ИЗОБРЕТЕНИЯ,"
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВМ (21) 2636481/23-05 (22) 30.06.78 (46) 07.03.85. Бюл. У 9 (72) Г.Д. Ляхевич, А.Е. Соколовский, А.П. Химяныч, В.Г. Сузанский и В.П. Ковалерчик (71) Белорусский технологический институт им. С.М. Кирова (53) 678 ° 584(088.8) (56) 1. Авторское свидетельство СССР
В 487101, кл..С 08 L 95/00,26.11.73 (прототип).
/ (54) (57) КОМПОЗИЦИЯ БРИЗОЛА, включающая битум, резиновую крошку н наЮ полнитель, отличающаяся тем, что, с целью повышения гибкости и эластичности композиции, последняя дополнительно содержит бутадиенстирольный латекс (сухой остаток) при следуннцем соотношении компонентов, мас.й:
Битум, 50-55
Резиновая
-;крошка 15-32
Бутадиенстирольный латекс (сухой остаток) 1-20
Наполнит ель 14-18
1143753
194
0 5
Композиция
Предлагаемая по примерам
Показатели
Известная
2 5
Рецептура, мас.Х
51 55 51
Битум
Резиновая крошка
25, 20
15
Латекс (сухой остаток) 20
14
Сланец
Асбест
15
Изобретение относится к промышленнос и пластмасс, в частности к разработке композиции брнзола.
Известна композиция бризола, включающая битум, резиновую -крошку 5 и наполнитель, например, в соотношении 53,6:28,6:17,8 (1) .
Однако известная композиция бриэола обладает недостаточной гибкостью и эластичностью.
1О
Цель изобретений — повышение гибкости и эластичности композиции.
Поставленная цель достигается тем, что композидия бризола,включающая битум, резийовую крошку и íà- 15 полнитель, дополнительно содержит бутадиенстирольный латекс (сухой остаток) при следующем соотношении компонентов, мас.Ж:
Битум 50-55 20
Резиновая .крошка 15-32
Бутадиенстирольный латекс (сухой остаток) 1-20
Наполнитель 14-18
П: р и м е р 1. К 54 мас.Х битума при 129оC добавляют 10 мас.Х полимера латекса, 20 мас.Х резиновой ЗО крошки и 16 мас.Ж сланца и при этой температуре перемешивают получен1 ную массу 20 мин. После охлаждения массы до 55ОС ее вальцуют 20 мин при 35-55 С и каландруют при этой же З о температуре.
Полученный бризол -гидроизоляционный материал имеет следующие физикомеханические свойства:
Предел прочности при разрыве, кг/см 6, 1
Относительное удлинение,X
Остаточное удлинение, Ж 32
Водопоглощение за 24 ч, Ж
Эластичность, количество двойных перегибов 47
Гибкость на стержне диаметром 10 мм при температуре, С 24
Пример ы 2-7. Процесс ведут аналогично примеру 1.
Составы композиций и технология их приготовления представлены в табл. 1 и 2.
Как следует из табл. 1, введение в состав композиции латекса обеспечивает получение материала с высокими физико-механическими свойствами °
Таким образом, из результатов табл. 2 (при сравнении с табл. 1) следует, что введение. в рецептуру композиции бризола латекса в количествах, выходящих за пределы, указанных в изобретении, вызывает ухудшение физико-механических свойств композиции бриэола. ,Т а б л и ц а
1143753
Композиция
Предлагаемая по примерам
Показатели
Известная
Технология приготовления
126
131 141
128 смешения вальцевания
35-55
35-55
35-55
35-55 каландрования
20
20 смешения
20
20 вальцевания
Физико-механические испытания
10,4
15,6
16,9
119
185
226
233
Не менее 70
29.
35
15-35
0,1
0,08
0 05
17
59
Не менее 10
-10
-26
-28
Не выше -5
Температура, С: о
Продолжительность,мин:
Предел прочности при разрыве, кг/см
Относительное удлинение,й
Остаточное удлинение,7
Водопоглощение за
24 ч, Ж
Эластичность, количество двойных перегибов
Гибкость на стержне диаметром 10 мм при .температуре, С
35-55
35-55
35-55
35-55
4 Продолжение табл.I
17,2 Не менее 10
0,05 Не более .0,5
1143753
Таблица 2
Композиция
Показатели
Известная
Рецептура, мас._#_
62,5
25
0 5
12
Температура, . С:
125
126 смешения
35-55
35-55
35-55
35-55 вальцевания
20 смешения
20 вальцевания
Физико-механические испытания
18,7
5,9
243
54
Водопоглощение за 24 ч, Х
0,15
0,05
Гибкость на стершие диаметром 10 мм, при температуре, С о
-29
ЗНИИПИ Зашаэ 0 22 Т аа 475
Фаинал
Битум
Резиновая крошка
Латекс (сухой остаток)
Сланец каландрования
Продолжительность, мин:
Предел прочности при разрыве, кг/см
Относительное удлинение,й
Остаточное удлинение, Х
Эластйчность, количество двойных перегибов
Предлагаемая по примерам
6 7
Технология приготовления тешю, r.Óõroðîä, ул.Проектпая, 4
