Крепежный элемент для асбестоцементных экструзионных панелей стен и перегородок

Крепежный элемент для асбестоцементных экструзионных панелей стен и перегородок

Иллюстрации

Показать все

Реферат



КРЕПЕЖНЬШ ЭЛЕМЕНТ ДЛЯ АСБЕСТОЦЁМЕНТНЫХ ЭКСТРУЗИОННЫХ ПАНЕЛЕЙ СТЕН И ПЕРЕГОРОДОК, включающий накладку , расположенную на наружных гранях стыкуемых панелей, и соединительный элемент, размещенный в зазоре между панелями и прикрепленный к закладной детали колонны, отличающийся тем, что, с целью упрощения изготовления крепежного элемента, повышения его надежности и снижения трудоемкости монтажа панелей , накладка выполнена в виде ромба с отверстиями вдоль меньшей диагонали для пропуска концов соединительного эпемента, при этом накладка меньшей диагональю ромба ори (Л ентирована вдоль зазора, соединитедьный элемент имеет V-образную форму, концы его пропущены через отверстия в накладке и отогнуты в противоположные стороны вдоль зазора, а за .кладная деталь колонны выполнена в виде петли и расположена в нише на Грани, колонны, обращенной к панелям. со 00

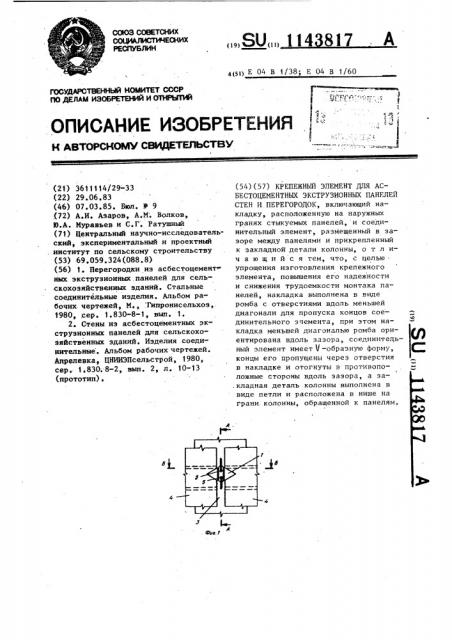

СОЮЗ СОВЕТСНИХ сил

РЕСПУБЛИН

„„Я0„„114 817 . А

4(1) Е 04 В 1/38; Е 04 В 1/60

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТНРЬПИИ опислник изов кткния "

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ -.-=-- ---...=-, .3 (21) 3611114/29-33 (22) 29.06.83 (46) 07,03.85. Вюл. 9 9 (72). А.И. Азаров, А.М. Волков, Ю.А. Муравьев и С.Г. Ратушный (71) Центральный научно-исследовательский экспериментальный и проектный институт по сельскому строительству (53) 69.059.324(088.8) (56) 1. Берегородки из асбестоцемент« них экструзионных панелей для сельскохозяйственных зданий. Стальные соединительные изделия. Альбом рабочих чертежей, М., Гипронисельхоз,.

1980,,сер. 1.830-8-1, вып. 1.

2 ° Стены из асбестоцементных экструзиониых панелей для сельскохозяйственных зданий. Изделия соеди-. нительные . Альбом рабочих чертежей.

Апрелевка, ЦНИИЗПсельстрой, 1980, сер.- 1,830. 8-2, вып. 2, л. 10-13 (прототип). (54) (57) КРЕПЕЖНЫЙ ЭЛЕМЕНТ ДЛЯ АСБЕСТОЦЕМЕНТНЫХ ЭКСТРУЗИОННЫХ ПАНЕЛЕЙ

СТЕН И ПЕРЕГОРОДОК, включающий накладку, расположенную на наружных гранях стыкуемых панелей, и соединительный элемент, раэйещенный в зазоре между панелями и прикрепленный к закладной детали колонны, о т л ич а ю шийся тем, что, с целью . упрощения изготовления крепежного элемента, повышения его надежности и снижения трудоемкости монтажа панелей, накладка выполнена в виде ромба с отверстиями вдоль меньшей диагонали для пропуска концов сое динительного эпемента, при этом накладка меньшей диагональю ромба ориентирована вдоль зазора, соединительный элемент имеет Ч -образную форму, концы его пропущены через отверстия в накладке и отогнуты в противоположные стороны вдоль зазора, а за.кладная деталь колонны выполнена в виде петли и расположена в нише на грани. колонны, обращенной к панелям.

4 1143

Изобретение относится к строительству, а именно к устройству стен и перегородок из экструзионных асбестоцементных панелей.

Известен способ крепления асбесто- 5 цементных панелей стен и перегородок, включающий накладку, состоящую из двух полос, соединенных между собой винтами и соединительный элемент (1) . 10

Недостатком крепления является сложность изготовления и большой расход металла, идущий на крепеж.

Наиболее близким по технической ,сущности к предлагаемому изобрете" 15 нию является крепежный элемент для асбестоцементных экструзионных панелей стен и перегородок, включающий накладку, расположенную на наружных гранях стыкуемых панелей,и Zp соединительный элемент, размещенный в зазоре между панелями и прикрепленный к закладной детали колонны (2) .

Недостатками известного крепления являются сложность, большая 25 трудоемкость в изготовлении и монтаже крепежного элемента ввиду наличия резьбовых соединений, а также возможность разгибания крюка в полости закладной детали, что снижа- 50 ет надежность крепежного элемента.

Цель изобретения — упрощение изготовления крепежного элемента, повышение era надежности и снижение трудоемкости монтажа.

Поставленная цель достигается тем, что в крепежном элементе для асбестоцементных экструзионных панелей стен и перегородок, включающем 40 накладку, расположенную на наружных гранях стыкуемых панелей, и соединительный элемент, размещенный в зазоре между панелями и прикрепленный к закладной детали колонны, на- 45 кладка выполнена в виде ромба с отверстиями вдоль меньшей диагонали дпя пропуска концов соединительного элемента, при этом накладка меньшей диагональю ромба ориентирована вдоль 50 зазора, соединительный элемент имеет

V-образную форму, концы его пропущены через отверстия в накладке и отогнуты в противоположные стороны вдоль зазора, а закладная деталь ко- 55 лонны выполнена в виде петли и расположена в нише на грани колонны, обращенной к панелям.

81? 2

На фиг. 1 изображено крепление, общий вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение-Б-Б на фиг. 1.

Крепежный элемент состоит из накладки 1, выполненной в форме ромба.

Такая форма накладки принята исходя из условия распределения в ней нормальных напряжений. В некотором приближении можно считать, что накладка работает как однопролетная балка, нагруженная в центре сосредоточенной силой; Зоне максимального момента, имеющего место в середине балки, соответствует наибольшее поперечное сечение накладки, постепенно уменьшающееся, приближаясь к опорам, что подтверждается экспериментальными данными.

Размеры накладки, обеспечивающие надежную работу всего крепежного элемента, имеют следующие величины: ширина накладки .равна 12d ; длина накладки — 20 d - толщина накладки—

2/3 4, где д — диаметр соединительного элемента.

Отверстия в.накладке выполнены диаметром ф = 1,2 и расположены на расстоянии 1,5 d от краев накладки.

Соединительный элемент 2 имеет

V-образную форму.

Величина отгибов соединительного элемента определяется по формуле

2Я+ Зд = 9,284.

Накладка 1 своей меньшей диагональю соответствующей ее ширине ориентирована вдоль зазора 3, образованного соединяемыми панелями 4. Накладка 1 выполняется с отверстиями 5 для пропуска соединительного элемента 2, соединительный элемент 2 крет, пится за петлю 6, расположенную в нише ? колонны 8. Петля 6 не выступает за плоскость колонны 8, а скрыта в нише, с целью устранения повреждения во время транспортировки и монтажа.

Крепление панелей 4 производится следующим образом.

Соединительный элемент 2 пропускают через петлю 6 и через отверстия 5 в накладке 1, после чего концы соединительного элемента отгибают, тем самым фиксируя положение накладки и закрепляя экструзионные панели. Такое крепление экструзион ных панелей к несущим конструкциям

3 1143817 позволяет сэкономить металла на 50Х ния резьбовых соединений, а такт по сравнению с известным, уменьшить не требует производства сварных трудоемкость на ЗОХ за счет исключе- операдий.

Фиг 7
