Шарошка

Шарошка

Иллюстрации

Показать все

Реферат



ШАРОШКА, включающая коуюус с рабочей частью, имеющей режущМ обод, и дополнительные рабочие элементы в виде последовательно расположенных полых втулок, имекицих кольцевые рещпцне кромки и установленных с возможкостью свободнаго вращения на штифтах которые закреплены на рабочей части, отличаюцая с я тем, что, с целыо повышения эффективноети разрушения, рабочая часть выполнена в виде двустороннего клинового диска, а режущие кромки втулок установлены с обеих сторон клинового диска и поочередно развер .«уты относительно одна другой, при :ЭТ(Я ретхущяв кромки, расположенные на каждЫ из Ч:торон клинового диска, не выходят за пределы режущего, обода.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„.ЗУ„„,Ц 4Щ39

4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

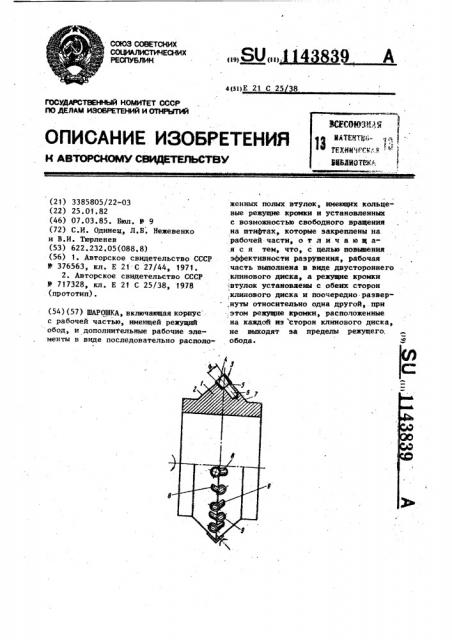

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

v asmaa4om(ceWgmfacTSv (21) 3385805/22-03 (22) 25.01.82 (46) 07.03.85. Бюл. М 9 (72) С.И. Одинец, Л.Б. Нежевенко и В.И. Тюрленев (53) 622.232.05(088.8) (56) 1. Авторское свидетельство СССР

В 376563, кл. E 21 С 27/44, 1971.

2. Авторское свидетельство СССР

У 7 17328, кл, Е 21 С 25/38, 1978 (прототип). (54) (57) IHAPOIHKA, включающая корпус . с рабочей частью, имеющей режущий обод, и дополнительные рабочие элементы в виде последовательно расположенных полых втулок, имеющих кольцевые режущие кромки и установленных с возможностью свободного вращения на штифтах, которые закреплены на рабочей части, о т л и.ч а ю щ ая с я тем,,что, с целью повышения эффективности разрушения, рабочая часть выполнена в виде двустороннего клинового диска, а режущие кромки втулок установлены с обеих сторон ,клинового диска и поочередно развер,нуты относительно одна другой,.при .этом режущие кромки, расположенные на каждой из сторон клйнового диска, не выходят за пределы режущего, обода °

11I43839

Составитель Н, Ястребинская

Техред М,Надь

I:орректор Е. Сирохман

Редактор А. Шандор

Заказ 868/27 Тираж 482 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к горной промышленности, а именно к шарошечному инструменту для оснащения исполнительных органов проходческих машин. 5

Известны шарошки, включающие корпус с режущей кромкой, на котором закреплены вращающиеся режущие.диски Г11.

Недостатком таких устройогв является сложность закрепления режущих дисков, что снижает надежность работы.

Наиболее близким техническим решением к изобретению является шарош- 15 ка, включающая корпус с рабочей частью, имеющей режущий обод и дополнительные рабочие элементы в виде последовательно расположенных полых втулок, имеющих кольцевые режущие 20 кромки и установленных с возможностью свободного вращения на штифтах, которые закреплены на рабочей части $2 ).

Недостатком известной шарошки является то, что в процессе работы 25 возникают большие осевые нагрузки, что снижает эффективность процесса разрушения.

Целью изобретения является повышение эффективности процесса разру пения.

Поставленная цель достигается тем, что в шарошке, включающей корпус с рабочей частью, имеющей режущий обод и дополнительные рабочие эле35 менты в виде. последовательна расположенных полых втулок, имеющих кольцевые режущие кромки и установленных с возможностью свободного вращения . на штифгах, которые закреплены на рабочей части, последняя выполнена в виде двустороннего клинового диска, а режущие кромки втулок установлены с обеих сторон клинового диска и поочередно развернуты относительно одна другой, при этом режущие кромки, расположенные на каждой из сторон клинового диска, не выходят за пределы режущего обода.

На чертеже изображена шарошка, общий вид.

Шарошка включает корпус 1 в виде двустороннего диска, боковые поверхности 2 которого снабжены твердосплавными «тулками 3.

Твердосплавные втулки 3 имеют конические внутренние поверхности 4 и закреплены на штифтах.5 на боковых поверхностях 2 с поочередным разворотом осей друг относительно друга.

Угол конусности поверхностей 4 с =

1О-15, а угол взаимного разворота смежных втулок 3 составляет, например, 90 . Хвостовики 6 штифтов 5 запрессованы в отверстия 7 тела диска 1, а втулки 3 установлены с возможностью поворота относительно неподвижных штифтов 5.

Рабочие поверхности втулок 3 выходят на боковую поверхность 2 диска 1, причем вследствие разворота осей смежных втулок 3 боковые их поверхности 8 расположены на обеих боковых сторонах диска 2 так же, как и торцовые поверхности 9.

Режущие кромки втулок 3 не выходят за пределы диска 1. При вращении диска 1 шарошки и перекатывании его по забою, втулки 3 поворачиваются относительно штифтов 5, их боковые поверхности 8 производят раздавливание или скол забоя па обе стороны диска 1, одновременно защищая боковые поверхности 2 от абразивного износа. Режущие кромки торцовых по-. верхностей 9 втулок 3 создают опережающую щель по контуру качения диска 1. Поочередное резание развернутыми торцами втулок 3 обеспечивает самозаточку режущих кромок и интенсивное их проникающ е действие вглубь забоя.

При этом применение предлагаемой шарошки позволяет снизить величину необходимой нагрузки на диск и увеличить крупность бокового скола породы.
