Реферат



ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ, содержащий цилиндрический выходной патрубок, диффузор, концентрично J-. размещенный относительно патрубка с образованием между ними кольцевой щели, установленное на патрубке с возможностью перекрытия щели подвижное регулирукицее кольцо с приводом , отражатель, установленный в диффузоре с возможностью осевого перемещения , отличающийся тем, что, с целью поддержания постоянной температуры подаваемого воздуха , воздухорасп11 еделитель снабжен термосильфонными датчиками, закрепленными на внутренней поверхности диффузора и связанными с приводом .регулирующего кольца. (Л с 4 со со со 41

СОЮЗ СОВЕТСНИХ

СОЩИАЛИСТИЧЕСНИХ

ЕЕСПжлИН

4(zr) F 24 F 13/062

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н автаеснаму дид ткпьствм эф

М

CO

<АР

ГОСУДМ СТВЕННЫй КОМИТЕТ ССС

ПО ДЕЛАМ HSOSPETEHHA И ОТКРЫТИЙ (21) 3675634/29-06 (22) 21.12.83 (46) 07.03.85. Бюл. В 9 (72) Г.K.Казлаускас, М.Ю.Лиегус, Т.П.Иатеконис и А.И.Поцюс (71) Литовская ордена Трудового

Красного Знамени сельскохозяйственная академия .(53) 697.92(088.8) (56) 1. Авторское свидетельство СССР

У 504911, кл. F 24 F .13/065, 1973. (54)(57) 80337XOPACHPEgEJIHTEJIb, со» держащий цилиндрический выходной патрубок, диффуэор, концентричио

ÄÄSUÄÄ 1143937 А размещенный относительно патрубка с образованием между ними кольцевой щели, установленное на патрубке с возможностью перекрытия щели подвижное регулирующее кольцо .с приводом, отражатель, установленный в диффузоре с воэможностью осевого перемещения, отличающийся тем, что, с целью поддержания постоянной температуры подаваемого воздуха, воздухораспфеделитель снабжен

1 термоснльфонными датчиками, закрепленными на внутренней поверхности диффузора и связанными с приводом .регулирующего кольца.

Сос"".àâÿòåëü В,Сосновская

Редактор Л.Гратилло ТехредЖ.Кастелевич Корректор В.Гирняк

Заказ 885/31 Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная, 4

4 1143

Изобретение относится к области вентиляции и может быть использовано для раздачи приточного воздуха,в поI мещениях различного назначения.

Известен воздухораспределитель, содержащий цилиндрический выходной патрубок, диффузор, концентрично размещенный относительно патрубка с образованием между ними кольцевой щели, установленные на патрубке t0 с возможностью перекрытия щели подвижное регулирующее кольцо с приводом, отражатель, установленный в дифГ фузоре с возможностью осевого перемещения $1).

i!5

Недостатком этого воэдухораспределителя является отсутствие автоматической регулировки температуры потока воздуха, подаваемого в помещение, и поддержания постоянной температуры подаваемого воздуха.

Целью изобретения является поддержание постоянной температуры подаваемого воздуха.

Указанная цель достигается тем, д что воздухораспределитель, содержащий цилиндрический входной патрубок, диффузор, концентрично размещенный относительно патрубка с образованием между ними кольцевой щели, установленное на патрубке с возможностью

Ф перекрытия щели подвижное регулирующее кольцо с приводом, отражатель, установленный в диффузоре с возможностью осевого перемещения, снабжен термосильфонными датчиками, закрепленными на внутренней поверхности диффузора и связанными с приводом регулирующего кольца.

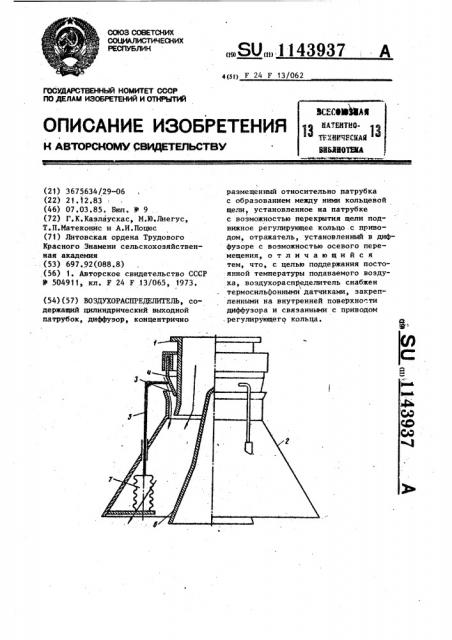

На чертеже изображен воздухораспределитель с частичным вырезом, 40 общий вид.

Воздухораснределитель содержит цилиндрический входной патрубок 1, диффуэор 2, концентрично размещенный относительно патрубка 1 с образовафф кием между ними кольцевой щели 3, установленное на патрубке с возмож937 2 ностью .перекрытия щели 3 подвижное регулирующее кольцо 4 с приводом 5, отражатель 6, установленный в диффуэоре 2 с возможностью осевого. перемещения, причем воздухораспределитель снабжен термосильфонными датчиками 7, закрепленными на внутренней поверхности диффузора 2 и связанными с приводом 5 регулирующего кольца 4.

Воэдухораспределитель работает следующим образом.

Приточный горячий воздух по входному патрубку 1 поступает в полость между диффуэором 2 и отражателем 6, созцавая в верхней части диффуэора 2 разрежение. Вследствие этого через кольцевую щель 3 подсасывается холодный воздух из помещения (не показана) .

Струя смеси горячего и холодного воздуха поступает в помещение, по пути омывая термосильфонные датчики.

При повышении температуры смеси жидкость в термосильфонных датчиках 2 нагреваясь расширяется, приводы 5 приподнимают регулируемое кольцо 4, увеличивая кольцевую щель 3 для доступа холодного воздуха, т.е. меняI ется количественное соотношение холодного и горячего воздуха и смесь приобретает более низкую температуру.

При понижении температуры смеси происходит обратный процесс.

Регулировка на требуемую температуру производится путем либо изменения начальной длины приводов 5; либо перемещением отражателя 6 относительно входного патрубка

Таким образоМ, за счет закрепленных на внутренней части диффузора и заполненных жидкостью с большим коэффициентом температурного расширения термосильфонных датчиков 7, приводы 5 которых соединены с подвижным кольцом 4, обеспечивается поддержание постоянной температуры подаваемого в помещение воздуха.
