Реферат



ДОЗАТОР ПАРОГАЗОВОЙ СМЕСИ по авт.св. № 1065690, о т л и ч а ющ и и с. я тем, что, с целью повышения точности дозирования, в него введены кольца, переточная труба и перевернутая воронка, размещенная над уровнем жидкости, закрепленная герметично большим основанием внутри емкости и образующая -с крышкой камеру расширения, причем между цилиндрическими частями перевернутой воронки распределителя образован кольцевой зазор с площадью, равной площади сечения цилиндрической части распределителя, коаксиально которому снизу крьш1ки герметично прикреплены кольца с зазором относительно друг друга, емкости и перевернутой воронки , при этом выходной патрубок размещен за периферийным кольцом, а нижКЛ ние части камеры расширения и емкости сообщены переточной трубой. 4 ОО О

„„SU„„. 1143979

СОЮЗ СОВЕТСНИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

RC59 С 01 F .11 28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOhJIY СВИДЕТЕЛЬСТВУ

>>-.È 1 СЕЙ

Ин ИРдтЕЕА

ГОСУДАРСТВЕННЫЙ KOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЪЙ (61) 1065690 (21) 361461 7/24-1 0 (22) 01 . 07. 83 (46) 07.03.85. Бюл. ¹ 9 (72) В.И. Носов, В.Н. Михайлин, В.В. Сирота и А.В. Вервыка (71) Центральный научно-исследовательский и проектно"технологический институт механизации и электрификации животноводства Южной зоны СССР (53) 543.058(088.8) (56) 1. Авторское свидетельство СССР

N 1065690, кл. 0 10 F 11/28, 198 1. (54)(57) ДОЗАТОР ПАРОГАЗОВОЙ СИЕСИ по авт.св. № 1065690, о т л и ч а ющ и и с.я тем, что, с целью повышения точности доэирования, в него введены кольца, переточная труба и перевернутая воронка, размещенная над уровнем жидкости, закрепленная герметично большим основанием внутри емкости и образующая .с крышкой каме-. ру расширения, причем между цилинд рическими частями перевернутой воронки и распределителя образован кольцевой зазор с площадью,.равной

-площади сечения цилиндрической части распределителя, коаксиально которому снизу крышки герметично прикреплены .кольца с зазором относительно друг друга, емкости и перевернутой воронки, при этом выходной патрубок раз- В мещен эа периферийным кольцом, а нижние части камеры расширения и емкости сообщены переточной трубой.

1 1143

Изобретение относится к области дозирования и может быть использовано при металлировании из парогазовой фазы, а также для получения полупроводниковых материалов. S

По основному авт.св. Ф 1.065690 известен дозатор парогазовой смеси, содержащий емкость, заполненную жидкостью,:в верхней части которой имеется отверстие для выхода парогазовой 1п смеси, а внутри нее расположен конический распределитель газа с каналами для прохода газа, которые выполнены в виде расположенных по спирали на конической поверхности распредели- 1 теля отверстий, а угол конуса при основании выбран в пределах O J 20 (1).

Однако известный дозатор имеет недостаточную точность дозирования за счет значительного брызгоуноса, свойственного всем насытителям барбоч ажного типа.

Цель изобретения — повышение точности дозирования. 25

Поставленная цель достигается тем, что в дозатор парогазовой смеси введены кольца, переточная труба и . перевернутая воронка, размещенная над уровнем жидкости, закрепленная герметично большим основанием внутри емкости и образующая с крышкой камеру расширения, причем между цилиндрическими частями перевернутой воронки и распределителя образован кольцевой зазор с площадью, равной площади се-.35 чения цилиндрической части распределителя, коаксиально которому снизу крышки герметично прикреплены кольца с зазором относительно друг друга, емкости и перевернутой воронки, при 40 этом выходной патрубок размещен за периферийным кольцом, а нижние части камеры, расширения и емкости сообщены переточной трубой.

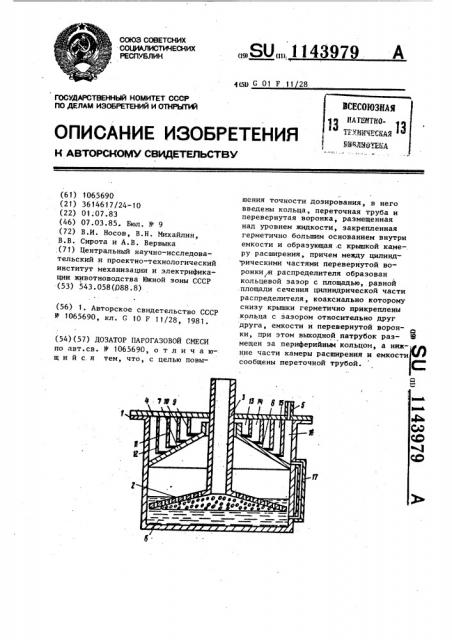

На чертеже представлен дозатор 5 парогазовой смеси, общий вид.

Дозатор содержит емкость 1, установленный в нем конический распределитель 2 с цилиндрической частью 3.

Емкость 1 закрыта крьпикой 4 с выход- 50

ВНИИПИ Заказ 894/34

Филиал IIIIII "Патент", г.

979 2 ным патрубком 5. К стенкам емкости 1 над уровнем жидкости 6 герметично крепится большим основанием перевернутая воронка 7, образующая с крьппкой 4 камеру 8 расширения. Цилиндрическая часть воронки опоясывает цилиндрическую часть 3 распределителя 2. На крышке 4 концентрично монтируются кольца 9-12 с зазором относительно друг друга, емкости и перевернутой воронки, высота которых постепенно увеличивается пб мере приближения к стенкам емкости 1. Камера

8 расширения разделена кольцами 9 — 12 на зоны 13-16. 3а наибольшим периферийным кольцом 12 располагается выходной патрубок 5. Нижние части камеры расширения и емкости сообщены переточной трубой 17.

Парогазовая смесь на выходе из распределителя 2 имеет в своем составе капельки дозируемой жидкости, количество которых увеличивается с увеличением расхода газа-носителя, хотя скорость газа на выходе из распределителя остается постоянной в широком диапазоне расходов газа-носителя. Поступая в кольцевой зазор между цилиндрическими частями распределителя и воронки (суженное сечение), скорость парогазовой смеси увеличивается до скорости газа-носителя в цилиндрической части 3 распределителя 2 (площади сечения равны), капельки жидкости коагулируют вследствие их сближения и контакта со стенками распределителя 2 и воронки

7. Попадая в зону 13, парогазовая смесь теряет скорость вследствие расширения объема и по мере ее движения

I к выходному патрубку 5 капельки жидкости оседают на поверхности колец

9-12 и, укрупняясь, стекают на поверхность воронки 7 и по переточной трубе возвращаются в емкость.

Использование изобретения позволяет практически исключить содержание капель жидкости в парогазовой смеси, что повысит точность дозирования..
